Hydraulslang för het olja DN25 1SN ultimat 135°C 88 bar

Vad är hydraulslangen DN25 1SN ultimat 135°C 88 bar?

Denna modell är en högtemperaturslang för hydrauliska system, konstruerad för att fungera med hydraulolja i installationer där slangen utsätts för förhöjda medie- eller omgivningstemperaturer. Diametern DN25 indikerar en slang med en innerdiameter på 25 mm (1"), och 1SN indikerar en konstruktion med en stålfläta som bär tryckbelastningar och stabiliserar slangen under drift. I praktiken är detta en lösning för medel- och lågtryckssystem, där flöde (DN25) och temperaturbeständighet upp till 135°C vid kontinuerlig drift är viktiga, med möjlighet till kortvarig drift upp till 150°C.

Hur är en 1SN-slang konstruerad och hur fungerar den i ett system?

Slangen har ett inre lager av NBR-gummi som är resistent mot hydrauloljor, en förstärkning i form av en enda höghållfast stålfläta och ett yttre lager av syntetiskt gummi för att skydda slangen mot nötning och väderförhållanden. Denna materialkombination har ett specifikt syfte: innerröret ansvarar för täthet och kemisk resistens mot typiska hydrauliska medier, stålflätan absorberar krafterna som uppstår från arbetstrycket, och det yttre fodret skyddar hela slangen under verkliga driftsförhållanden, där slangen skaver mot maskinkomponenter, arbetar i damm, lera eller i kontakt med olja. Ultimate-versionen är i detta fall varianten "het olja", dvs. där standardslangar hårdnar snabbare, förlorar elasticitet eller åldras på grund av temperatur.

Normer och standarder värda att beakta vid val

Följande standarder och referenser rekommenderas för denna slang, vilka strukturerar design- och testkraven: DIN EN 853 1SN och motsvarigheter/referenser som ISO 1436:2009, SAE 100 R1 AT (R1 ATS), ISO 1307 och dessutom EN 13463-1 och EN 1804-3 (i samband med specifika industritillämpningar). I praktiken innebär detta att slangen är konstruerad och beskriven enligt erkända standarder på marknaden för krafthydraulik, vilket underlättar val av ersättning, jämförelse av parametrar och matchning av krymptillbehör. Om en kund frågar om en "1SN R1AT 1-tums slang" är detta exakt designhyllan, med skillnaden att betoningen här ligger på driftstemperaturen.

Var presterar denna slang bäst?

DN25 med en stålfläta och ett arbetstryck på 88 bar är ett typiskt val där ett större flödestvärsnitt behövs, men systemet inte arbetar vid särskilt höga tryck. Produktkortet anger tillämpningar inom industri, kompressorer och gruvdrift, dvs. i miljöer där slangar ofta arbetar vid förhöjda temperaturer och under hårda mekaniska förhållanden. I praktiken passar detta även hydrauliska kraftaggregat, cylindersystem och retur- eller matningsledningar i maskiner där oljan "värms upp" efter en lång driftscykel. Om du letar efter en hetoljeslang med 1" diameter är denna variant ett logiskt val, eftersom den kombinerar ett ökat temperaturområde med den klassiska 1SN-designen, som är enkel att montera på standardpressar. Viktig användarinformation: produkten säljs per meter och kan kapas till önskad längd; vid kapning gäller inte återbetalningen för kapade sektioner, och eventuell återbetalning gäller för hela rullar. Detta bör beaktas vid planering av längd och installation.

Skillnader från standard 1SN-slangen och när man ska välja 2SN

Skillnaden som är märkbar i praktiken är temperaturbeständigheten. En typisk "vanlig" 1SN-slang är bra för de flesta oljesystem, men i applikationer med varm olja åldras slangen snabbare, förlorar flexibilitet och mikrosprickor i fodret uppstår oftare. Ultimate 135°C-versionen är avsedd för sådana driftsförhållanden, så det är vettigt när temperaturen är ett verkligt problem, inte bara "på pappret". Att byta från 1SN till 2SN är i sin tur klokt när det erforderliga arbetstrycket ökar, större pulsationer uppstår eller slangen arbetar under mer dynamiska belastningar. På samma produktkort i länksektionen kan du se DN25 2SN Ultimate 135°C-varianten med ett högre arbetstryck, vilket är ett typiskt alternativ när installationen kräver en större reserv.

De vanligaste val- och installationsfelen som förkortar livslängden

Oftast är problemet inte "fel slang", utan fel val för förhållandena. Det första misstaget är att välja DN25 bara för att "det var vad det var", utan att kontrollera om systemet faktiskt kräver 1" och om flödeshastigheten inte är för hög eller för låg för ledningen. Det andra misstaget är att ignorera driftstemperaturen: om oljan i systemet faktiskt arbetar vid höga temperaturer, kommer standardslangen att åldras snabbare, och då återkommer problemet som "slangsprickor". Det tredje misstaget är att installera slangen med en böjning som är för liten, vilket skadar de inre lagren och flätningen. Det fjärde misstaget är att välja kopplingar och hylsor som inte matchar slangtypen och utföra krympningen "efter ögat", istället för att följa måtten och procedurerna för 1SN. Om du monterar en slang är det värt att välja de element som praktiskt avgör täthet och hållbarhet i ett steg: krympkopplingar för hydraulslangar med lämplig gängstandard, krymphylsor anpassade till 1SN och spirallindningar för att skydda mot nötning vid friktionspunkter. Du kan använda dessa fraser som intern länkning till lämpliga kategorier i butiken.

Teknisk hjälp med slangval och montering

Om du vet att du behöver en DN25 1SN-slang men är osäker på kopplingarna, är det säkraste sättet att välja slang för ditt specifika system: gängtyp, diameter, kon-/tätningsvinkel, slanglängd, driftsförhållanden och maskindragning. Detta gör det enkelt att undvika situationer där själva slangen är korrekt, men kabeln läcker efter krympning eller är för styv i en given sektion. Hos Hydron kan sådana fall lösas snabbt, eftersom utgångspunkten är parametrarna och standarderna från produktdatabladet, samt förpackningspraxis ledningar.

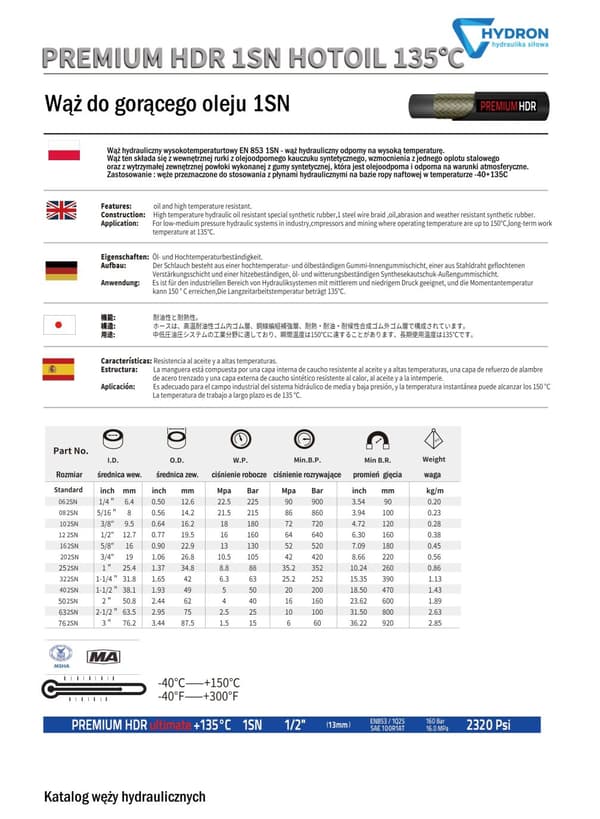

Hydraulslang för höga temperaturer

• 251SN ultimate Hydraulslang med 1 stålfläta
• Innerdiameter: 25mm
• Genomsnittligt yttre: 35,4 mm
• Tryck: 88 BAR
• Inre lager: specialsyntetiskt gummi som är resistent mot högtemperaturhydrauloljor.
• Förstärkning: 1 höghållfast stålfläta.
• Yttre lager: speciellt syntetiskt gummi som är beständigt mot oljor, nötning och väderförhållanden.
• Temperaturintervall: -50ºC till +135ºC, periodiskt upp till +150ºC.

Standarder: DIN EN 853 1 SN / TS 6387 EN 853 1 SN, SAE 100 R1 AT - R1 ATS / ISO 1436:2009, EN 853 / ISO 1436 / ISO 6805 / EN 13463-1, EN 1804-3 / ISO 1307.

Slangar kapas efter kundens önskemål i valfri kvantitet (kapade slangar returneras inte), returer är endast möjliga för hela rullar (antal per rulle? ställ en fråga till säljaren), pris per 1 m.

FAQ

Vilket medium är avsett för denna slang?
Denna modell är konstruerad för hydraulolja och det inre lagret är tillverkat av NBR.

Vad är driftstemperaturintervallet?
Driftstemperaturintervallet är från -40°C till +135°C, med en tillfälligt tillåten temperatur på +150°C.

Är detta en slang för pressning i ändarna?
Ja, slangen är avsedd att tillverkas till färdiga slangar genom att ändarna pressas på en hydraulpress.

Kan den avskurna delen returneras?
Nej, slangar som kapats på beställning kan inte returneras; Returen gäller hela rullar.
