Flänsad fullborrad kulventil för vatten DN15 WKP2a 4,0 MPa ;
APA01510040160

Användning:

Flänsad fullborrad kulventil för vatten DN15 WKP2a 4,0 MPa är avsedd för värmenät, luftkonditionering, vattenförsörjning och industriinstallationer.

På kundens önskemål kan ventilen tillverkas med snäckväxel eller kugghjulstransmission.

Tekniska data:

• för vatten
• DN 15 mm
• Vikt: 1,7 kg
• Max. Tryck: PS 40bar
• Driftstemperatur: -30°C ÷ +200°C

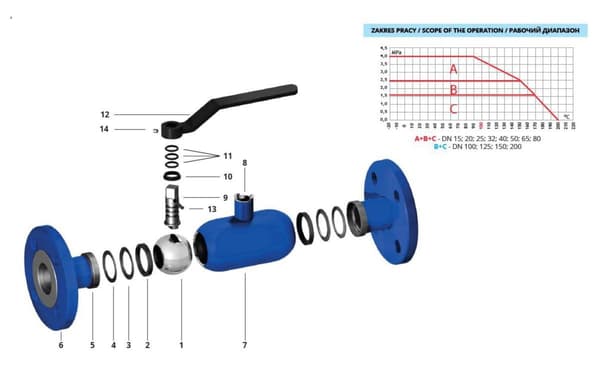

Ventilstruktur:

Kula

Packning

Packningssäte

Fjäder

Kägla

Fläns

Ventilhus och skorsten

Spindel

Basring

O-ring

Handtag

Justerskruv

Cylindrisk stift

Tekniska parametrar:

Diameter DN: 15 mm Tryck PS: 40 bar Vikt: 1,7 kg Anslutningstyp: F05 Kvadratisk 14 Mått: ØDz 95 mm ØD1 45 mm ØD0 65 mm Ød0 14 mm n kvantitet 4 g 14 mm f 2 mm L 130 mm L=ac 180 mm L=agw 102,5 mm I 140 mm H 82 mm H1 58 mm H2 129,5 mm s d1=6,5; d2=10

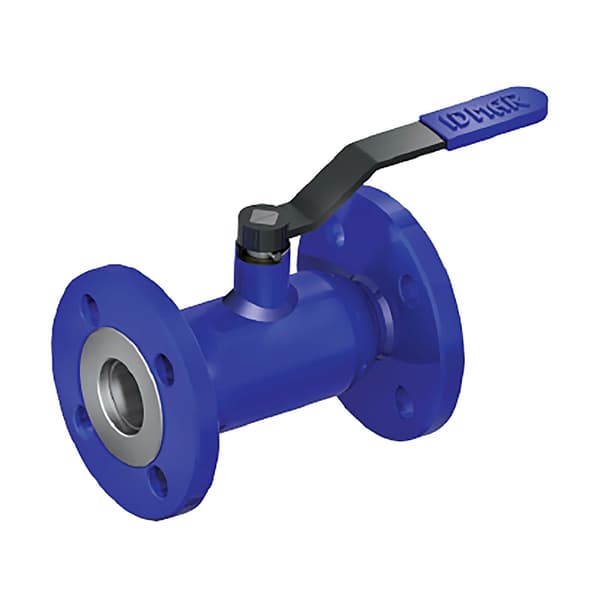

*Illustrativ bild
