Avstängningskulventil för vatten DN15 WK4a 4,0 MPa
APA01510040030

Användning:

Avstängningskulventil för vatten DN15 WK4a 4,0 MPa är avsedd för värmenät, luftkonditioneringssystem, vattenförsörjningssystem och industriinstallationer.

På kundens önskemål kan ventilen tillverkas med snäckväxel eller kugghjulsdrift.

Tekniska data:

• vattenventil
• DN 15 mm
• vikt 1,6 kg
• Max. Tryck: PS 40bar
• Driftstemperatur: -20°C ÷ +200°C

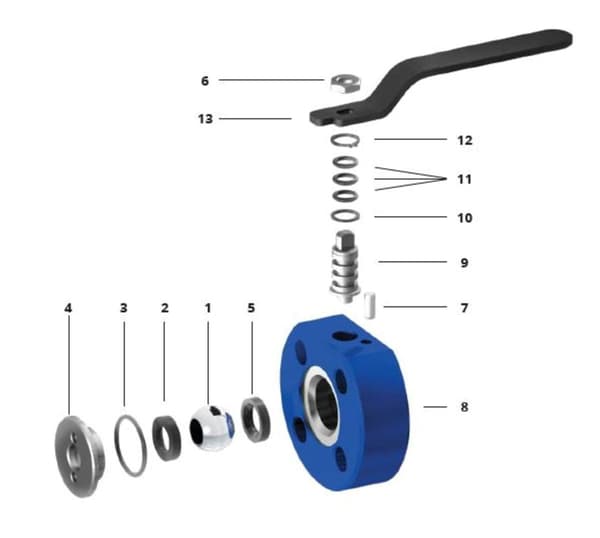

Struktur:

Kula

Packning

O-ring

Skruv

Packning

Mutter

Cylindrisk stift

Hus

Spindel

Basring

O-ring

Låsring

Handtag

Tekniska parametrar:

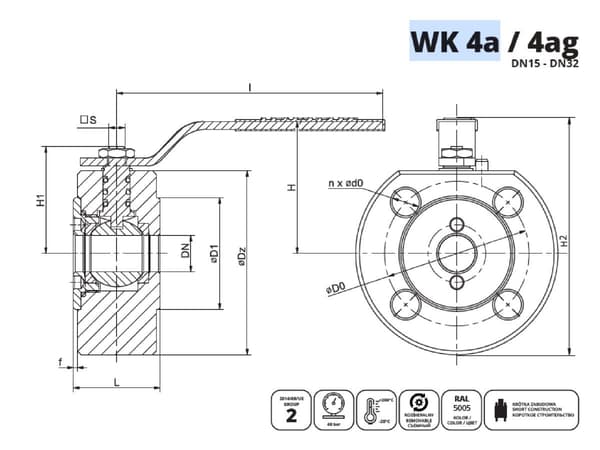

Diameter DN: 15 mm Tryck PS: 40 bar Vikt: 1,6 kg Anslutningstyp: - Kvadratisk fas. 6,5 Mått: ØD1 45 mm ØD0 60 mm Ød0 14/M12 kvantitet 4 ØDz 95 mm f 2 mm L 35 mm I 140 mm H 64 mm H1 50 mm H2 111,5 mm s d1=6,5; d2=10

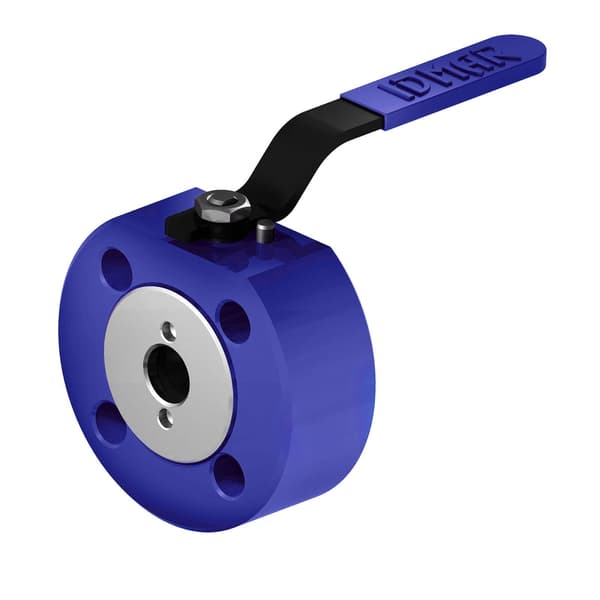

*Illustrativ bild
