Kulventil för vatten DN20 WK4a 4,0 MPa
APA02010040030

Användning:

Blockkulventil för vatten DN20 WK4a 4,0 MPa är avsedd för värmenät, luftkonditioneringssystem, vattenförsörjningssystem och industriinstallationer.

På kundens önskemål kan ventilen tillverkas med snäckväxel eller kugghjulsdrift.

Tekniska data:

• vattenventil
• DN 20 mm
• vikt 2,6 kg
• Max. Tryck: PS 40bar
• Driftstemperatur: -20°C ÷ +200°C

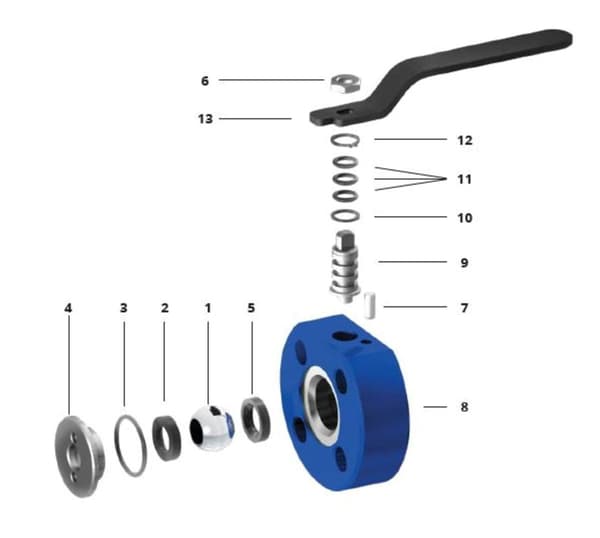

Struktur:

Kula

Packning

O-ring

Skruv

Packning

Mutter

Cylindrisk stift

Hus

Spindel

Basring

O-ring

Låsring

Handtag

Tekniska parametrar:

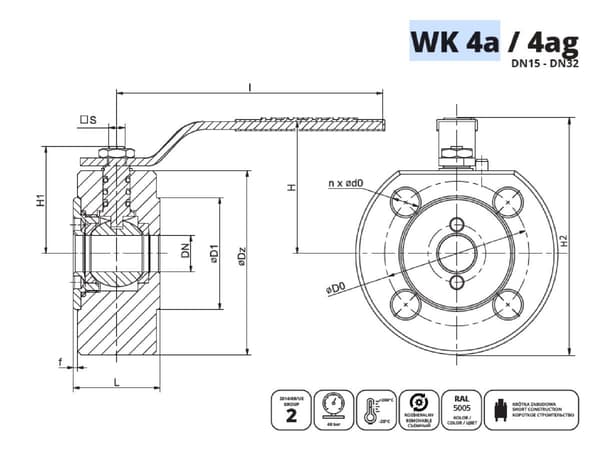

Diameter DN: 20 mm Tryck PS: 40 bar Vikt: 2,6 kg Anslutningstyp: - Kvadratisk fas. 6,5 Mått: ØD1 58 mm ØD0 75 mm Ød0 14/M12 n kvantitet 4 ØDz 105 mm f 2 mm L 45 mm I 140 mm H 68,5 mm H1 55,5 mm H2 121 mm s d1=6,5; d2=10

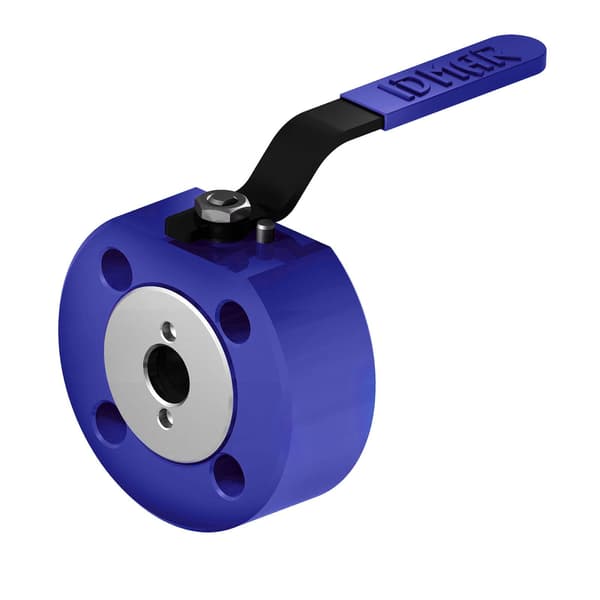

*Illustrativ bild
