Reducerad vattensätesventil för svetsning DN150 WKN 2c 2,5 MPa
APA15010125260

Användning:

Reducerad vattensätesventil för svetsning DN150 WKN2c 2,5 MPa är avsedd för vatten- och industriinstallationer.

På kundens önskemål kan ventilen tillverkas med snäckväxel eller kugghjulstransmission.

Tekniska data:

• för vatten
• DN 150 mm
• Vikt 24 kg
• Max. Tryck: PS 25bar
• Driftstemperatur: -20°C ÷ +200°C

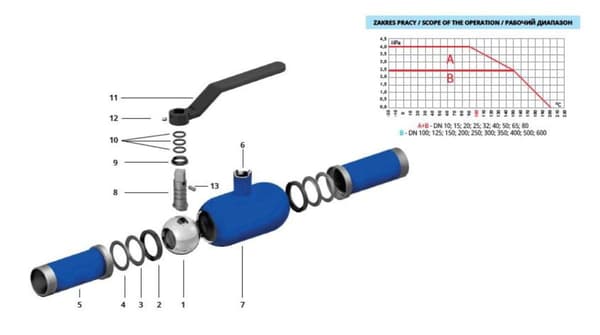

Struktur:

Kula

Packning

Packningshus

Fjäder

Anslutning

Hus och skorsten

Spindel

Basring

O-ring

Handtag

Justerskruv

Cylindrisk stift

Tekniska parametrar:

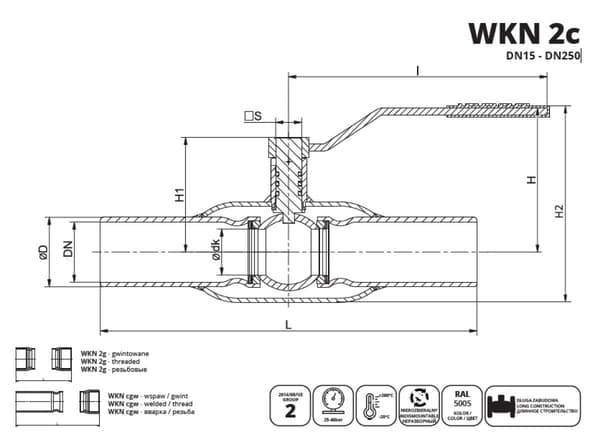

Diameter DN: 150 mm Tryck PS: 25 bar Vikt: 24 kg Anslutningstyp: F12 Fyrkantig 27 Mått: Ødk ___HtM1P1__h_ 1D34C ØD 168,3 mm g 5 mm ___R___htM1P 350 mm L=cgw - OCH 600 mm H 169,5 mm H1 176,5 mm H2 279 mm S 25 mm *Illustrativ bild Kundinformation
