Låsmutter M12X1.5 - låg mutter

låsmutter / låsmutter - Tillverkad enligt polsk standard: PN-65/M-73109

Den smala muttern eller som andra kallar låsmuttern inom krafthydraulik har flera användningsområden. Den kan användas med en koppling som tätningselement. Den används också för att fästa snabbkopplingar på fasta element, såsom en lastare. Tillverkad av automatstål, förzinkad. Låsmuttern M12x1.5 är ett fästelement som används inom krafthydraulik, pneumatik och olika mekaniska tillämpningar som kräver säker och stabil låsning av en gängad anslutning. Dess syfte är inte att överföra huvudbelastningarna, utan snarare att säkra det gängade elementets inställda position och förhindra att det lossnar spontant under drift. I praktiken används låsmuttrar ofta för att motverka kopplingar, tappar, nipplar och andra komponenter monterade i maskinhus, fördelare, hydraulblock eller monteringsplattor. De möjliggör exakt positionering av elementet och dess permanenta fixering.

Varför kallas låsmuttrar för låga muttrar?

Termen "låg mutter" härstammar direkt från låsmutterns design, som har en betydligt lägre höjd än en vanlig sexkantsmutter. Den reducerade höjden är inte en defekt, utan en designfunktion som härrör från dess funktion. Låsmuttern fungerar inte som det huvudsakliga lastbärande elementet i en gängad förbindning. Dess uppgift är att motverka, dvs. att trycka och låsa, det tidigare åtdragna elementet. Det är därför den inte kräver full höjd och ett stort antal gängvarv som en klassisk konstruktionsmutter. Låsmutterns låga profil erbjuder flera betydande fördelar: den möjliggör installation i begränsade utrymmen där en standardmutter inte skulle passa; den möjliggör användning som extra säkerhet utan att förlänga hela gänganslutningen avsevärt; underlättar exakt positionering av komponenter som måste förbli i ett specifikt arbetsläge. Det är just på grund av denna reducerade höjd som låsmuttrar vanligtvis kallas låga muttrar i teknisk och verkstadsterminologi.

Tillämpningar av M12x1.5-låsmuttern

M12x1.5-låsmuttern används överallt där en gängad förbindning måste förbli stabil trots vibrationer, tryckförändringar eller dynamiska belastningar. Det används ofta i:

• Hydrauliska och pneumatiska system för kraft.

• Industri- och jordbruksmaskiner.

• Olje- och smörjinstallationer.

• Konstruktioner där det gängade elementet måste placeras i en specifik vinkel eller i en specifik position.

Tack vare sin enkla konstruktion och beprövade lösning är låsmuttrar pålitliga element som avsevärt ökar hållbarheten och säkerheten hos gängade anslutningar.

Tekniska parametrar

• Gänga: M12x1.5
• Typ: låsmutter, låg mutter
• tillämpning: motskärning och säkring av gängade anslutningar
• material: stål
• finish: zinkpläterad för korrosionsskydd
• alternativ beteckning: GM 6-L
• Gjutgodsbeteckning: 108704
• Parker Ermeto-beteckning: GM06LCFX
• Rastelli Raccordi-beteckning: TN102/118-6L
• Beteckning enligt Vitillo: CPDL6

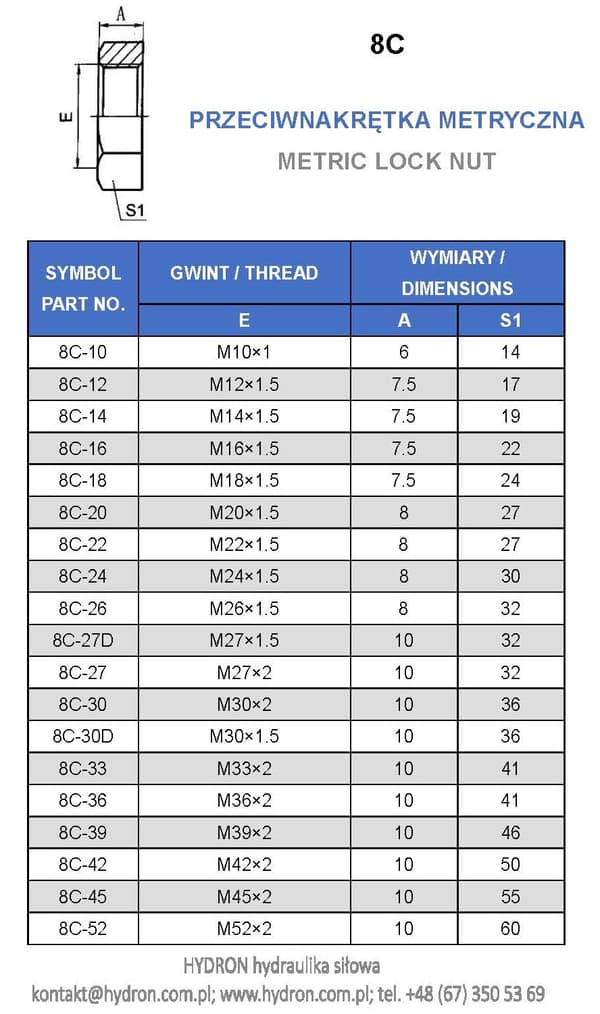

• symbol: 8C-12
• Sexkantig mutter

Tråd
[mm]

S
[mm]

Höjd
[mm]

Symbol

M8x1

14

6

PN-109 M8x1

M10x1

17

PN-109 M10x1

M12x1.5

PN-109 M12x1.5

M14x1.5

19

7

PN-109 M14x1.5

M16x1.5

22

PN-109 M16x1.5

M18x1.5

24

PN-109 M18x1.5

M20x1.5

27

8

PN-109 M20x1.5

M22x1.5

30

PN-109 M22x1.5

M24x1.5

32

PN-109 M24x1.5

M27x2

36

PN-109 M27x2

M30x2

41

PN-109 M30x2

M33x2

PN-109 M33x2

M36x2

46

9

PN-109 M36x2

M39x2

50

PN-109 M39x2

M42x2

PN-109 M42x2

M45x2

55

PN-109 M45x2

M48x2

60

PN-109 M48x2

M52x2

65

10

PN-109 M52x2

M56x2

70

PN-109 M56x2

M60x2

75

PN-109 M60x2
