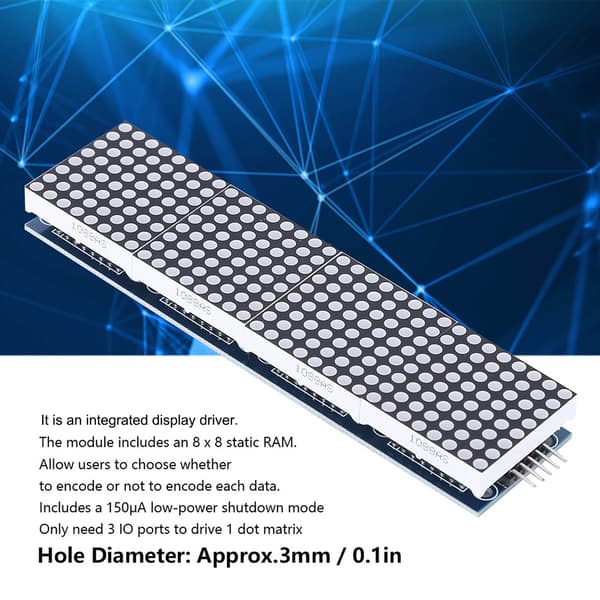

Detta är en integrerad seriell in-/utgångsmodul för gemensam katoddisplay, designad för att ansluta en mikroprocessor med en 8-siffrig 7-segments digital LED-display. Den kan också användas med en stapeldiagramsdisplay eller 64 oberoende lysdioder. Modulen har en inbyggd B-typ BCD-kodare, en flervägs skanningsslinga, segmentordsdrivrutin och ett 8 x 8 statiskt RAM för att lagra varje datavärde. Varje data kan adresseras individuellt, så du behöver inte skriva om hela displayen vid uppdatering, och du kan välja att koda eller inte koda varje data efter behov. Enheten inkluderar ett 150uA lågeffektsavstängningsläge, analog och digital ljusstyrkekontroll, ett skanningsgränsregister som tillåter visning av 1 till 8 bitar data, och ett detekteringsläge som får alla lysdioder att avge ljus. Endast 3 IO-portar krävs för att driva en punktmatris, utan flimmer under visning, och den stöder kaskadkoppling för större installationer.

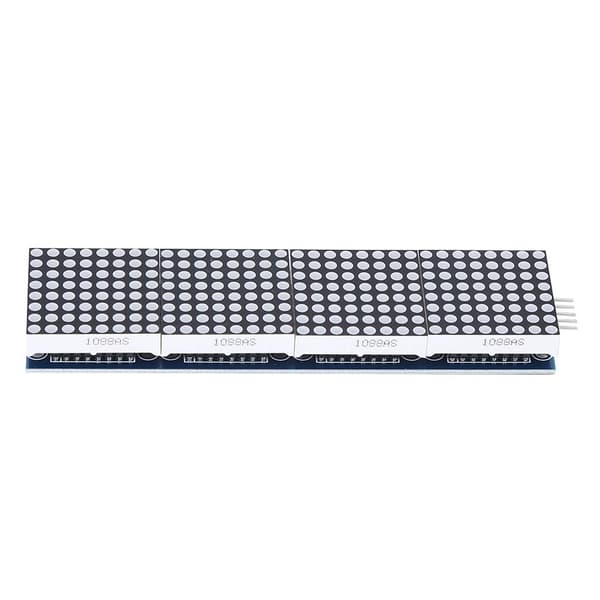

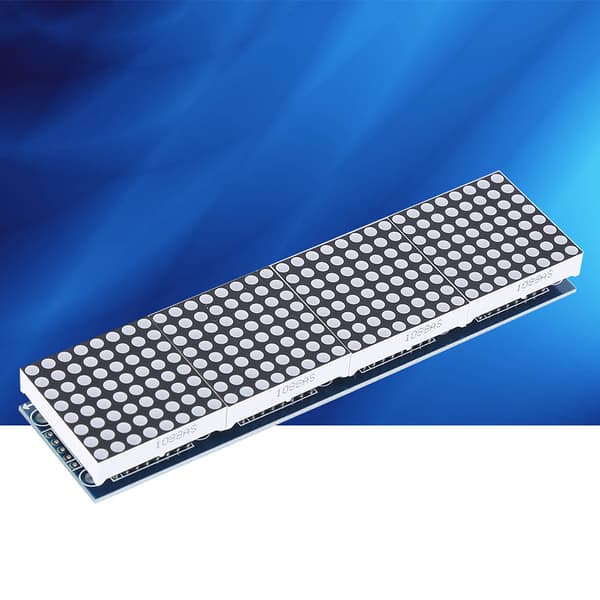

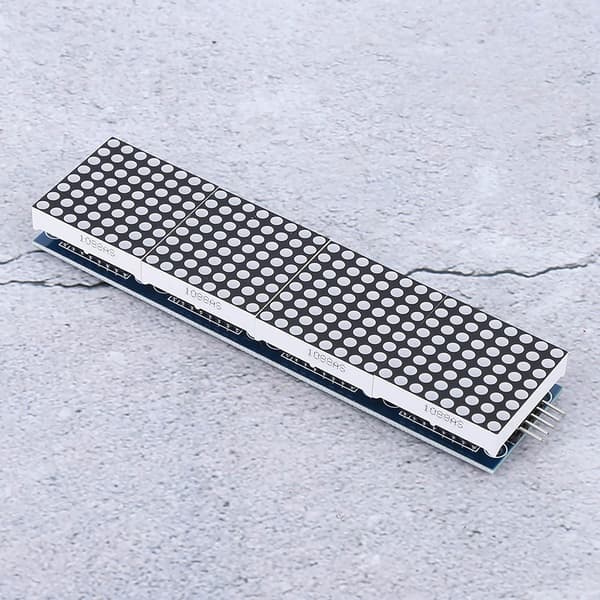

Artikeltyp: Punktmatris kontrollmodul

Material: Syntetisk kartong

En enda modul kan driva en 8 x 8 gemensam negativ punktmatris

Modulens arbetsspänning: DC5V

Fästhål för skruvar: 64

Håldiameter: Ca. 3 mm / 0,1 tum

Kopplingsinstruktioner:

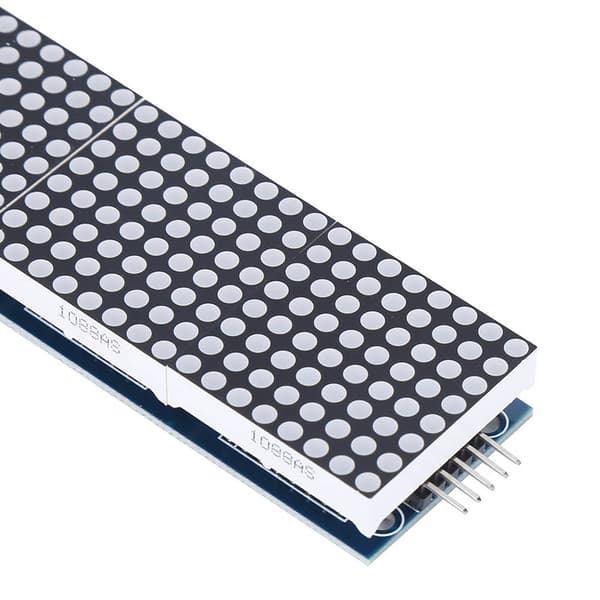

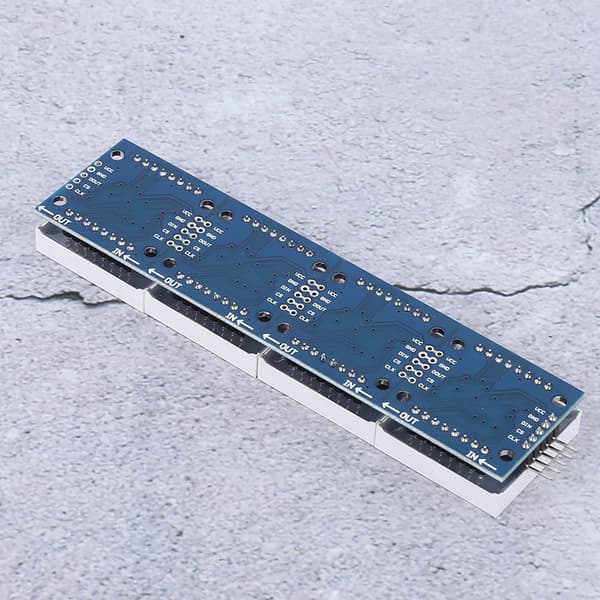

1. Modulens vänstra sida är ingångsporten, och den högra sidan är utgångsporten.

2. När du styr en enda modul, anslut endast ingångsporten till CPU:n.

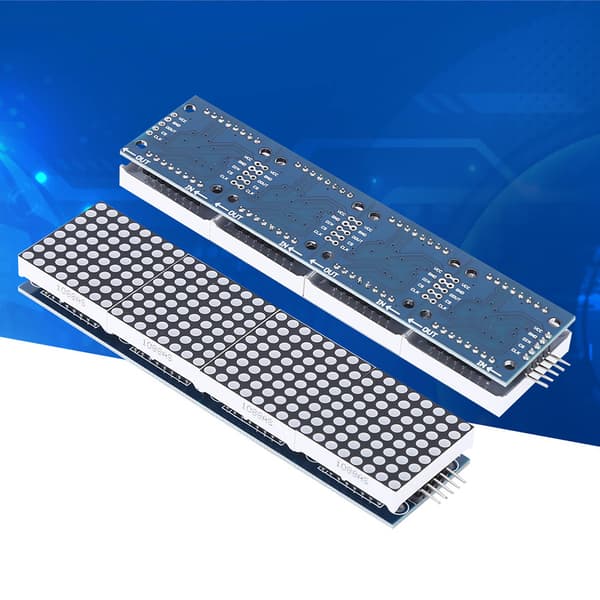

3. När flera moduler är kaskadkopplade, anslut ingången på den första modulen till CPU:n, utgången på den första modulen till ingången på den andra modulen, utgången på den andra modulen till ingången på den tredje modulen, och så vidare.

Ta 51 mikrokontroller som exempel:

VCC till 5V

GND till GND

DIN till P2.2

CS till P2.1

CLK till P2.0

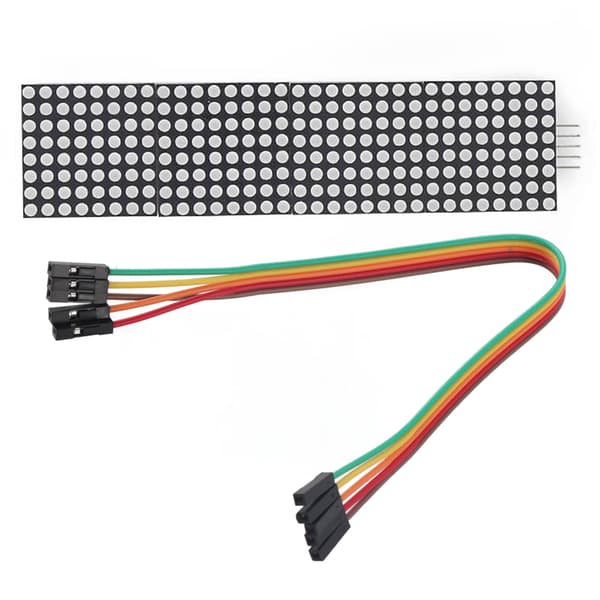

Paketet innehåller:

1 x Punktmatris kontrollmodul

1 x 5-stiftskabel
