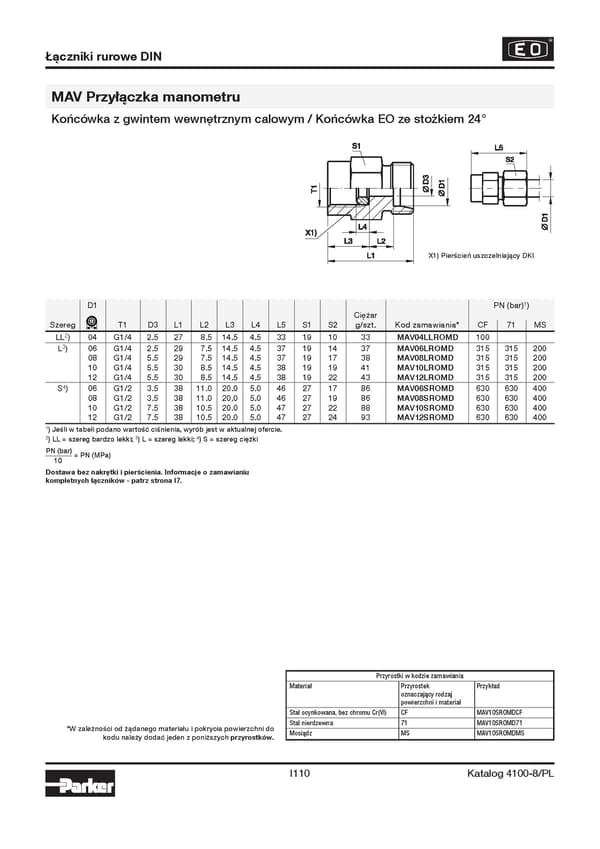

Manometerkoppling 1/4/M14x1.5 8L

Manometerkopplingshus med BSP-gänga

Denna tryckmätarkoppling har en 1/4" BSP och metriska M14x1.5-gängor (8L-kona) för en snabb, tät och pålitlig anslutning till hydraulsystemet. Den koniska designen eliminerar behovet av ytterligare tätningar, vilket gör installationen enklare och förbättrar anslutningens hållbarhet. Passar tryckmätare med en 63 mm ratt.

Användningar

Används i hydraulsystem för jordbruks-, bygg- och skogsbruksmaskiner, samt i industriella applikationer som kräver exakt tryckövervakning.

Specifikationer Tekniska data

• Gänga på mätsidan: 1/4" BSP (tum, invändig)

• Gänga på slangsidan: M14x1.5 (8L ljuskon, utvändig)

• Total längd: 29 mm

• Sexkant: 19 mm

• Manometerdiameter: 63 mm

Märkningar

• Alternativ märkning: MAV 8-PLR
• Rastelli-Raccordi-märkning: TN103-8L
• Gjutningsmärkning: 105905.1
• Parker Ermeto-märkning: MAV08LROMD
• Typ: TN103

Obs

Bilden är endast i illustrationssyfte – på grund av skillnader i den tekniska processen kan produkten levereras i en något annorlunda visuell version.
