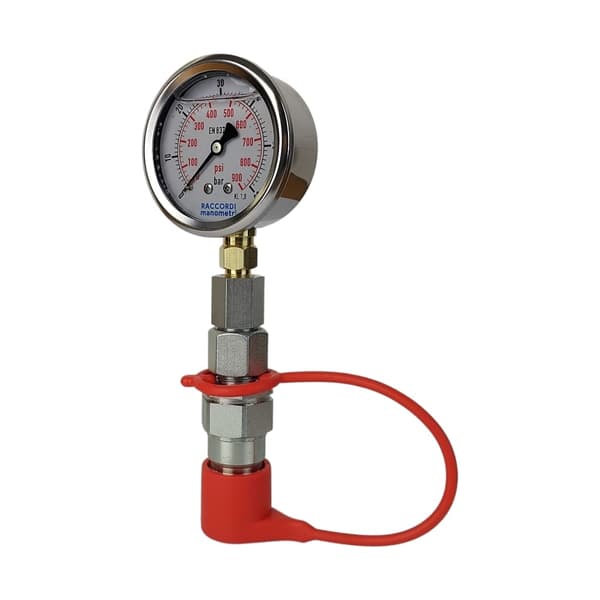

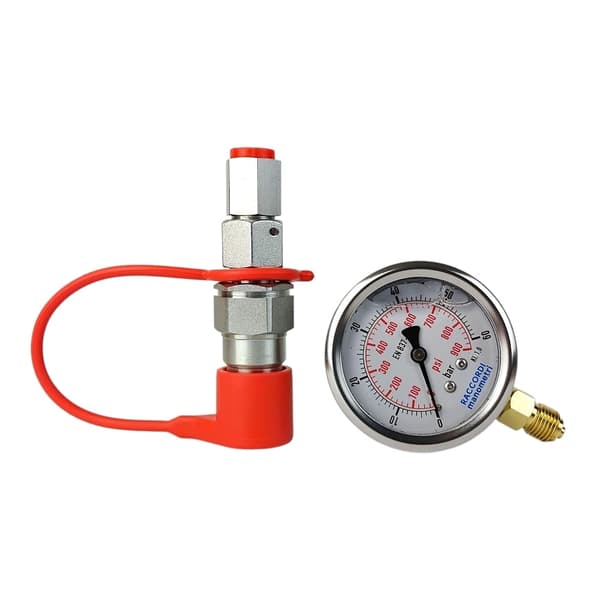

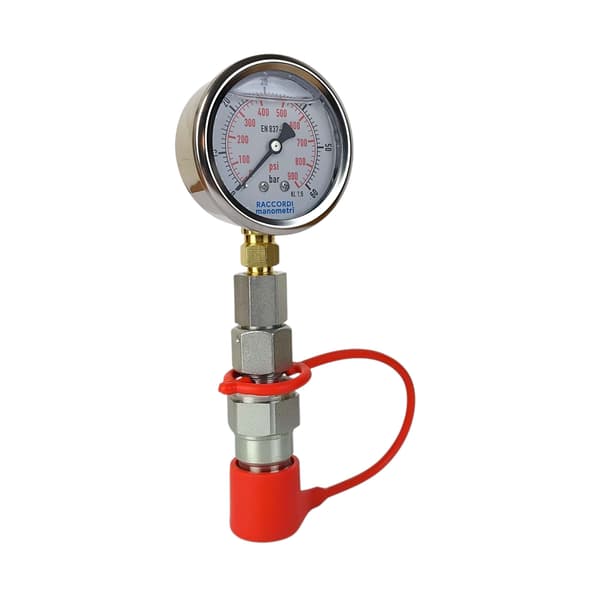

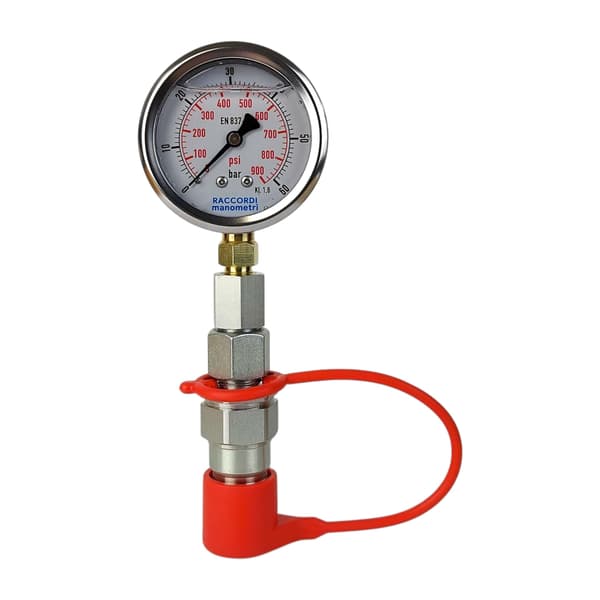

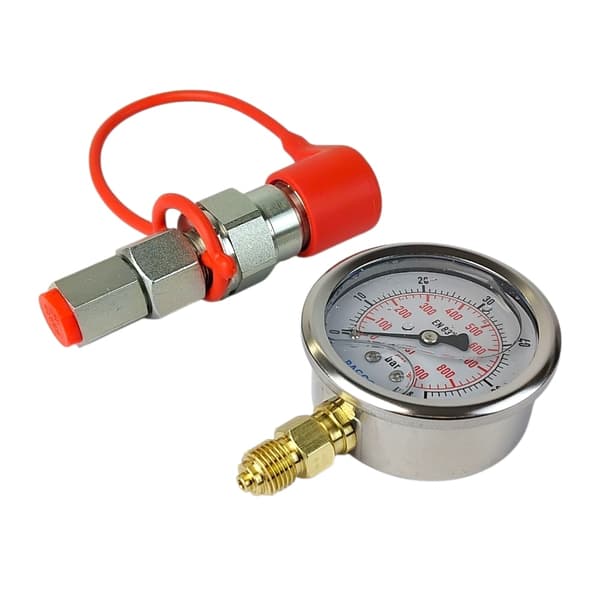

Tryckmätare 0-60 bar mätsats för snabbkoppling

Tryckmätningssats för hydrauliska system

Detta mätkit möjliggör noggrann tryckmätning i hydrauliska system i intervallet 0 till 60 bar och består av en hydraulisk tryckmätare med en nominell diameter på 63 mm med ett glycerinfyllt Bourdon-rör, en hydraulisk snabbkoppling EUROM18x1.5, en G1/4" - M18x1.5 manometerkoppling och ett dammskydd. Tryckmätaren är konstruerad för att mäta vätskor och gaser som inte reagerar med kopparlegeringar, och dess design i enlighet med standarden EN837-1 säkerställer noggrannhet i klass 1.6. Stålhuset, plastvisaren och skalan samt det transparenta glaset säkerställer hållbarhet och läsbarhet av avläsningarna, medan den interna tryckutjämningspluggen möjliggör stabil mätning under krävande driftsförhållanden.

Tekniska specifikationer

• Mätområde: 0–60 bar

• Nominell storlek: 63 mm

• Arbetstryck: konstant – 3/4 av hela området; variabelt – 2/3 av hela området; momentan mätning – hela området

• Tillåten temperatur: omgivningstemperatur -20…+60 °C; medium max. +60 °C

• Skyddsklass: IP 65 enligt EN60529 / IEC 529

• Processanslutning: kopparlegering, radiell utvändig gänga G1/4B

• Mekanism: kopparlegering

• Skala: vit plast med stoppstift

• Handtag: svart plast

• Lins: transparent plast

• Hölje: rostfritt stål

• Kåpa: valsat rostfritt stål

• Vätska fyllning: glycerin 99,7%

• Vikt: 225 g ±5%

• Tillval: klämma (endast för bakre utlopp); gummikåpa

Viktiga funktioner

• Noggrann tryckmätning upp till 60 bar

• Stöt- och vibrationstålig tack vare glycerinfyllning

• Stålhölje och plastelement ökar hållbarheten

• Konstruerad enligt EN837-1, noggrannhetsklass 1.6

• Snabb anslutning tack vare snabbkoppling och extra tillbehör

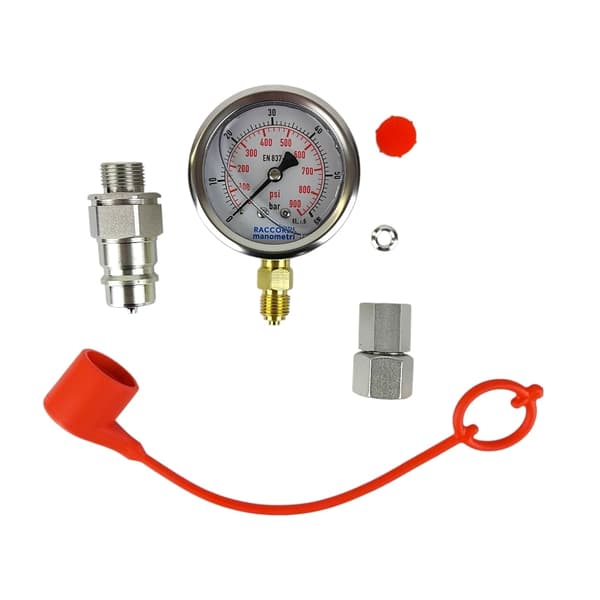

Satsens innehåll

• Hydraulisk tryckmätare 0-60 bar, nominell diameter 63 mm, Bourdonrör fyllt med glycerin

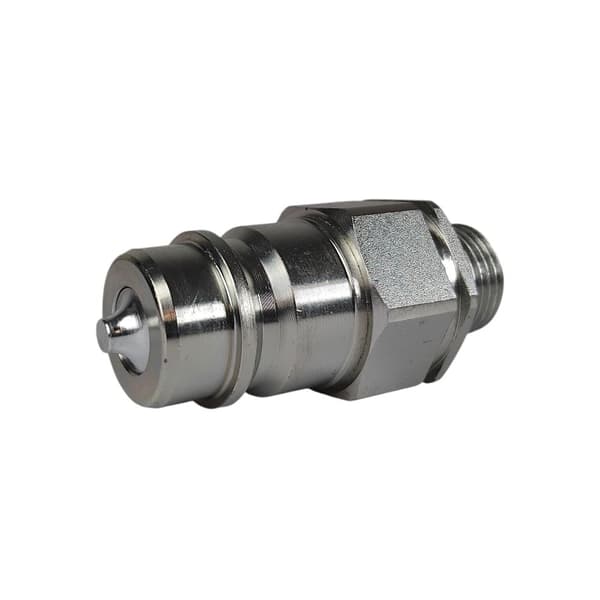

• Hydraulisk snabbkoppling EUROM18x1.5-kontakt

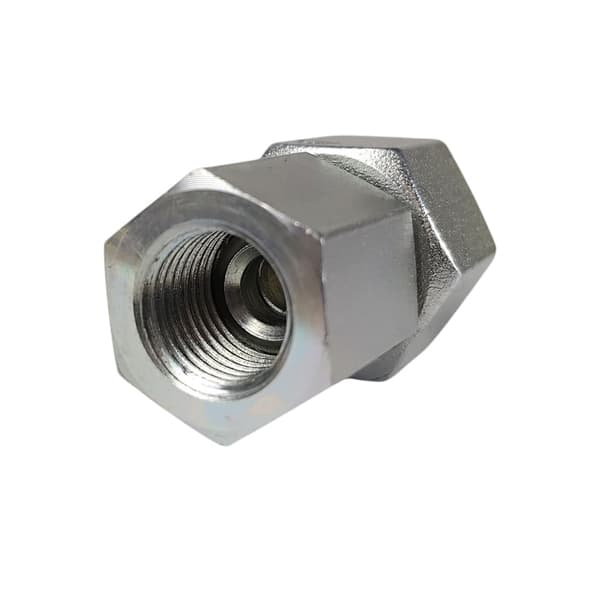

• Mätarkoppling G1/4" - M18x1.5

• Dammskydd

⚠ Obs: Produkten kan skilja sig visuellt från det illustrativa fotot beroende på produktionsteknik.
