Denna produkt är en mångsidig Bluetooth-ljudmodulserie tillgänglig i tre modeller: MH-M18, MH-M28 och MH-M38. Varje modul är designad för att möta olika ljudbehov, från grundläggande Bluetooth-anslutning till inbyggd förstärkning, vilket säkerställer att du hittar den perfekta passformen för dina DIY-ljudprojekt eller Bluetooth-mottagarapplikationer.

Nyckelfunktioner och specifikationer:

MH-M18 Modul:

- MUTE-kontrollterminal: Används för att styra effektförstärkarkortet. Vid tystnad ger MUTE-utgången en hög nivå på 3,3V och en låg nivå under uppspelning.

- KEY-knappkontroll: Denna funktion kräver ytterligare anslutning av motstånd och knappar för att uppnå volym- och avstängningsfunktionalitet. Standardutgången är 100% volym. Tryck på knappen för att styra volymökning och -minskning. Om kontrollvolymen är mindre än 15% kommer volymutgången att vara 15% efter påslagning; om kontrollvolymen är större än 15% kommer den ursprungliga volymen att förbli oförändrad efter påslagning.

- Strömförsörjning: Kan drivas med en 5V strömförsörjning eller ett 3,7V litiumbatteri.

- Ljudutgång: Kabelansluten utgång för ljudingången till effektförstärkarkortet (inget hörlursgränssnitt).

- Volymminne och justering: Ja.

- MUTE-gränssnitt: Ja.

- Knappförlängning: Ja.

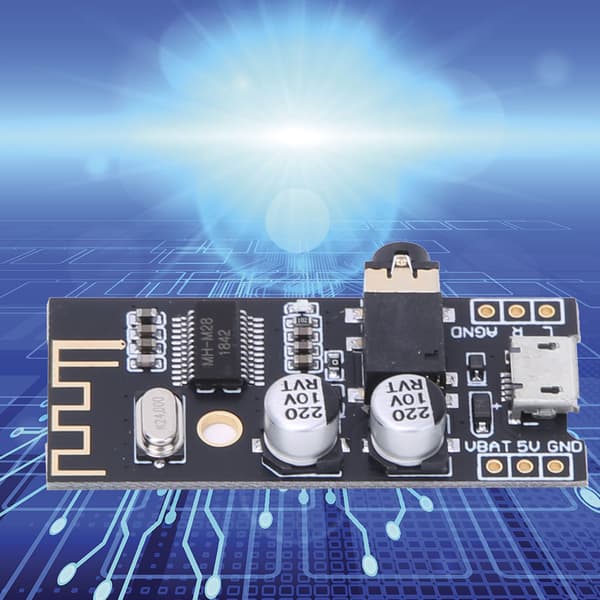

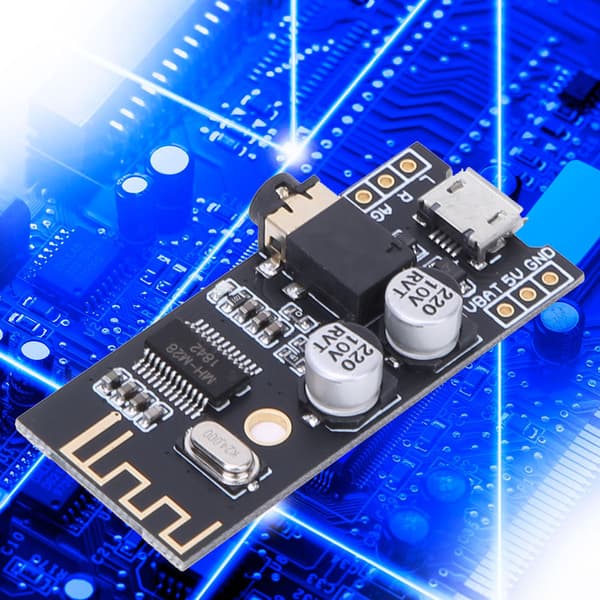

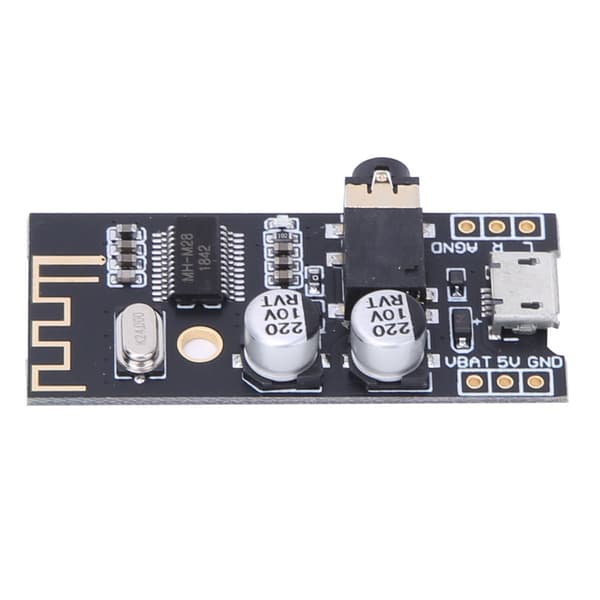

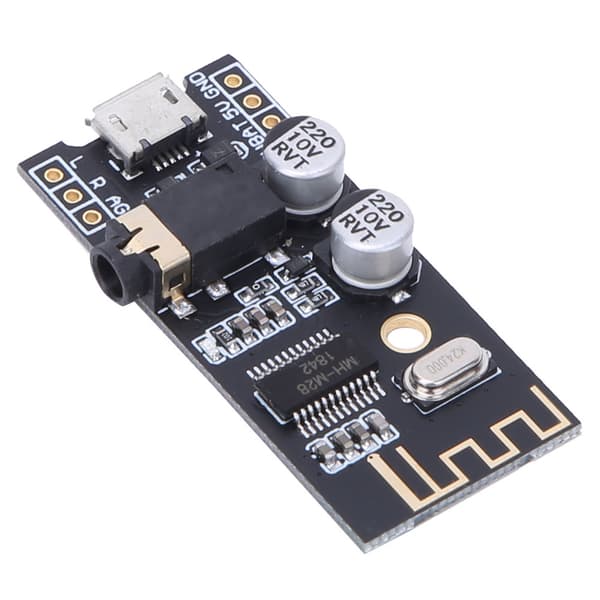

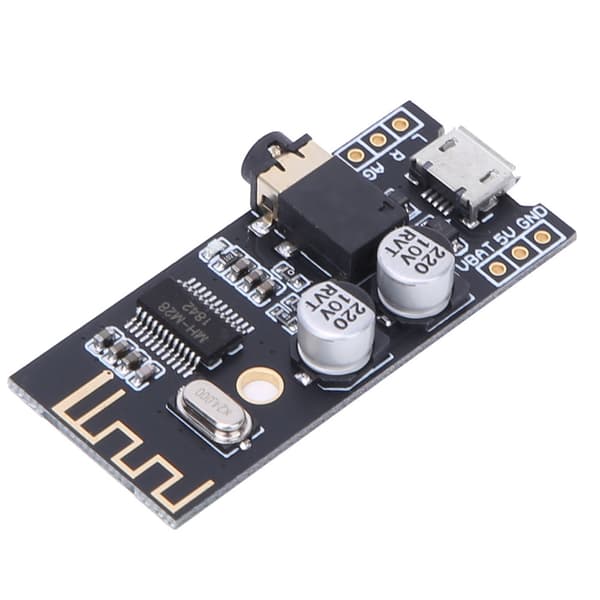

MH-M28 Modul:

- Strömförsörjning: Kan drivas direkt via MICRO USB för Android-kabel 5V, eller så kan den anslutas till en 5V strömförsörjning eller ett 3,7V litiumbatteri.

- Ljudutgång: Hörluren kan anslutas direkt till 3,5 mm ljudgränssnittet, eller så kan den kopplas för ljudingången till effektförstärkarkortet.

- MICRO Strömförsörjning: Ja.

- Ljudhörlursgränssnitt: Ja.

- Inbyggd förstärkare: Nej.

- Litiumbatteridriven: Ja.

- Stöd för USB-ljudkort: Nej.

- Volymminne och justering: Nej.

- MUTE-gränssnitt: Nej.

- Knappförlängning: Nej.

MH-M38 Modul:

- Strömförsörjning: Kan drivas direkt via MICRO USB för Android-kabel 5V, eller så kan den anslutas till en 5V strömförsörjning eller ett 3,7V litiumbatteri. Den maximala arbetsströmmen är 5V2A. Det rekommenderas att använda en 5V2A reglerad strömförsörjning för bättre ljudkvalitet.

- Stöd för USB-ljudkort: Fri drivrutin (plug and play). Anslut modulen till datorn med USB-kabeln, och datorn kan spela musik via modulens förstärkarutgång.

- Inbyggd förstärkare: Ja (5W+5W).

- Ljudutgång: Direkt anslutning till högtalare via L+/L- och R+/R- terminaler.

- Litiumbatteridriven: Ja.

- MICRO Strömförsörjning: Ja.

- Ljudhörlursgränssnitt: Nej.

- Volymminne och justering: Nej.

- MUTE-gränssnitt: Nej.

- Knappförlängning: Nej.

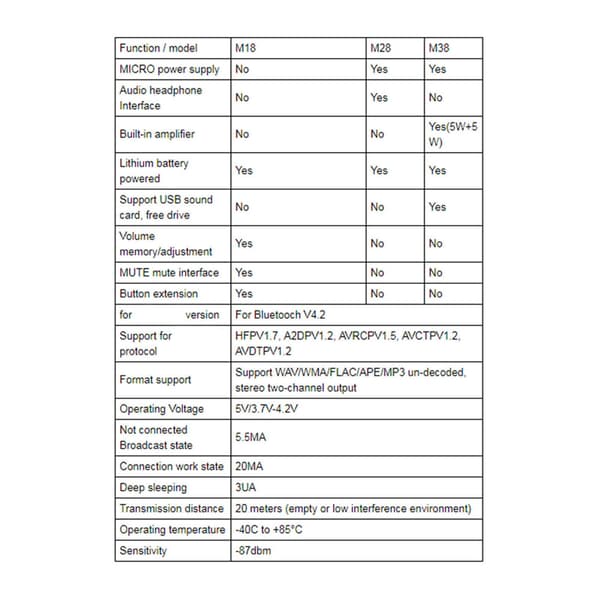

Gemensamma specifikationer för alla modeller (MH-M18, MH-M28, MH-M38):

- Bluetooth-version: För Bluetooth V4.2.

- Stödda Bluetooth-protokoll: HFPV1.7, A2DPV1.2, AVRCPV1.5, AVCTPV1.2, AVDTPV1.2.

- Formatstöd: Stöder WAV, WMA, FLAC, APE, MP3 förlustfri avkodning, stereo tvåkanalsutgång.

- Driftspänning: 5V eller 3,7V-4,2V.

- Ej anslutet sändningstillstånd: 5.5MA.

- Anslutet arbetstillstånd: 20MA.

- Djupsömn: 3UA.

- Överföringsavstånd: 20 meter (tom eller låg störningsmiljö).

- Driftstemperatur: -40C till +85C.

- Känslighet: -87dbm.

Leveransdetaljer:

- Varje paket innehåller 1 x Bluetooth-ljudmodul enligt den valda modellen (MH-M18, MH-M28 eller MH-M38). Inga ytterligare tillbehör som motstånd, knappar eller kablar ingår om inget annat anges.

Användningsinstruktioner:

- Efter att ha slagit på modulen, använd din telefon för att söka efter Bluetooth-namnet MH-M18, MH-M28 eller MH-M38, och du kan spela musik när du är ansluten via Bluetooth.

- Används ofta i olika Bluetooth-ljudmottagare, DIY-konvertering av olika ljud och andra ljudprojekt.

Pin-konfigurationsdetaljer:

MH-M18 Pins:

1. KEY: Knappkontrollterminal (4 knappfunktioner, ytterligare motstånd krävs).

2. MUTE: Mute-kontrollterminal (utgång hög nivå 3,3V vid tystnad, utgång låg nivå under uppspelning).

3. VCC: Positiv strömförsörjning 5V (litiumbatteri 3,7V strömförsörjning kräver kortslutningsdiod).

4. GND: Negativ strömförsörjning.

5. L: Vänster kanalutgång.

6. R: Höger kanalutgång.

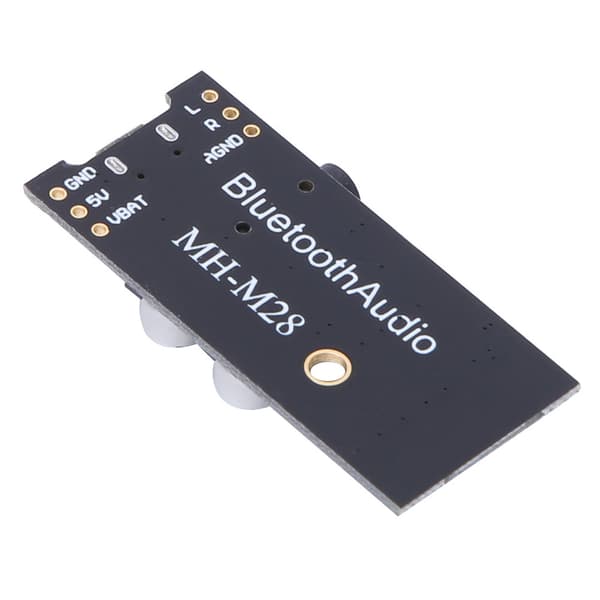

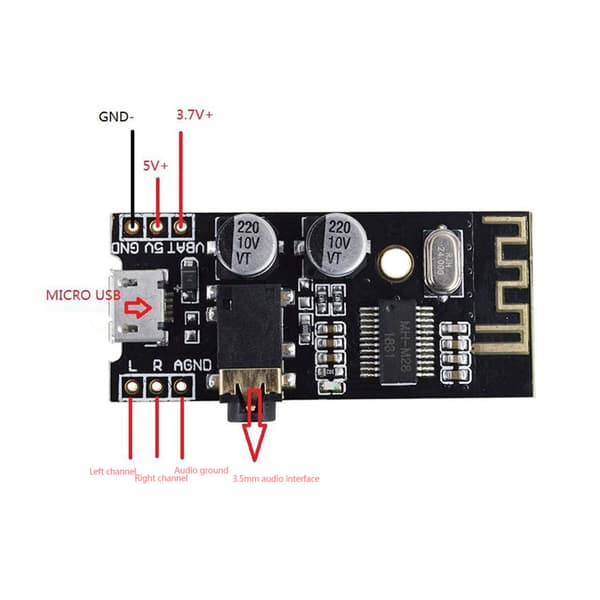

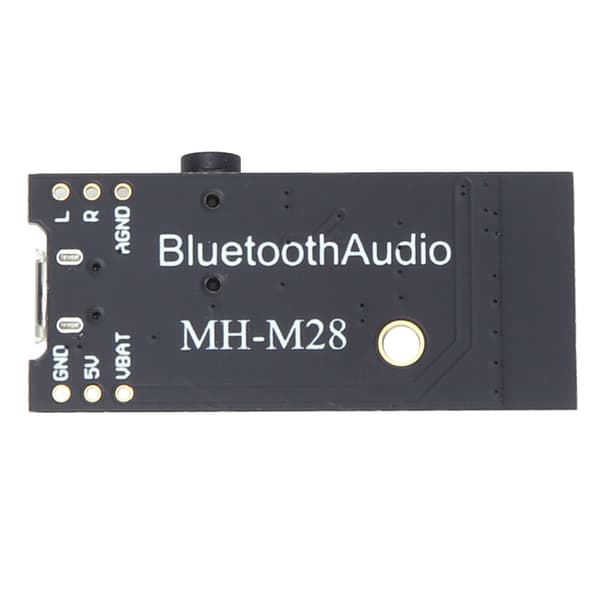

MH-M28 Pins:

1. 5V: Ström positiv 5V.

2. GND: Negativ strömförsörjning.

3. VBAT: Litiumbatteri positiv 3,7-4,2V.

4. L: Vänster kanalutgång.

5. R: Höger kanalutgång.

6. AGND: Ljudjord.

MH-M38 Pins:

1. 5V: Ström positiv 5V.

2. GND: Negativ strömförsörjning.

3. VBAT: Litiumbatteri positiv 3,7-4,2V.

4. L+/L-: Vänster kanalutgång (direkt högtalare).

5. R+/R-: Höger kanalutgång (direkt högtalare).

Indikatorlampans beteende:

- Lampan blinkar när Bluetooth inte är ansluten.

- Indikatorlampan lyser vanligtvis när Bluetooth är ansluten.

- Under uppspelning visar lampan långsam blinkning.
