Professionell PV Kombinationsbox

Den professionella PV-kombinationsboxen förenklar anslutningen och sammanslagningen av solpaneler. Den används för att minska kopplingen mellan solenergisystemet och växelriktaren, vilket optimerar systemstrukturen. Detta underlättar avbrott i strömkretsen vid underhåll och minskar risken för strömavbrott vid fel på solenergisystemet. På så sätt kan solenergisystemet utnyttjas optimalt och utgångseffekten ökas.

Säker & pålitlig skydd

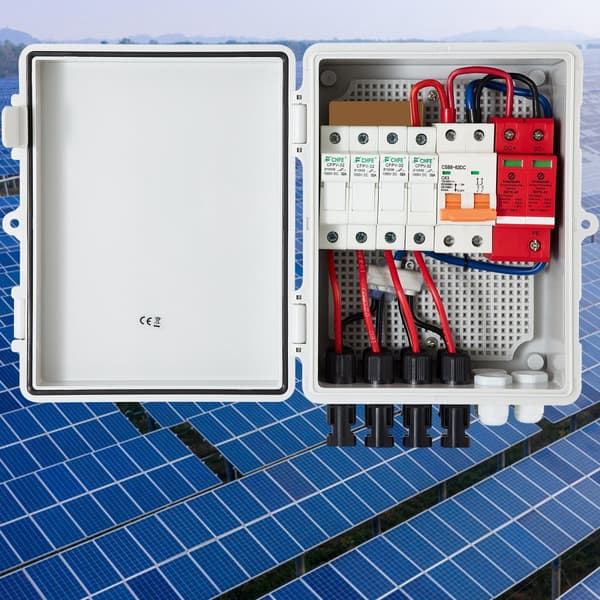

Denna sol PV-kombinationsbox är utrustad med 4 stycken 15 A DC-säkringar, en högspänningsblixtskydd och en 500 V 63 A skyddsbrytare. Den har kortslutningsskydd, blixtöverspänningsskydd, överspänningsskydd, överströmsskydd och jordningsskydd för att förhindra skador på solpaneler och växelriktare vid fel.

IP65 vattentålig & ABS-hölje

Med IP65-design är detta sol-PV-kombinationshus vattentätt och dammtåligt, vilket minimerar behovet av frekvent byte. Det robusta höljet är tillverkat av högkvalitativ ABS-plast, som är isolerande, fuktbeständigt och droppfritt. Dessutom är det stöttåligt och bräckligt, vilket skyddar dina enheter i tuffa miljöer.

Enkel installation & kablage

Med plug-and-play och förmonterade kablar erbjuder denna kombinationsbox en enkel lösning för anslutning av solpaneler och sparar minst 1-2 timmar på manuell kablage. PV-kombinationsboxen kan monteras på vilken vanlig yta som helst med de medföljande monteringsklämmorna, och det krävs ingen nyckel för att öppna och stänga lådan. Med den integrerade jordningsanslutningen är installation av jordkabel möjlig. Den är kompatibel med alla märken av solpaneler med solanslutning.

Bred tillämpning

Kombinationsboxen är en perfekt enhet för installation och användning utomhus. Den är lämplig för nätanslutna och fristående solenergisystem, solpanelssystem, PV-anläggningar, solenergisystem för husbilar och hemmet. Den kan stödja solpanelssystem upp till 720 W i 12 V-system, 1440 W i 24 V-system och 2880 W i 48 V-system.

Högspänningsblixtskyddsanläggning

Kombinationsboxen för solenergisystem är utrustad med en professionell högspänningsblixtskydd som erbjuder skydd mot blixt och regn. Både positiv och negativ med blixtskydd.

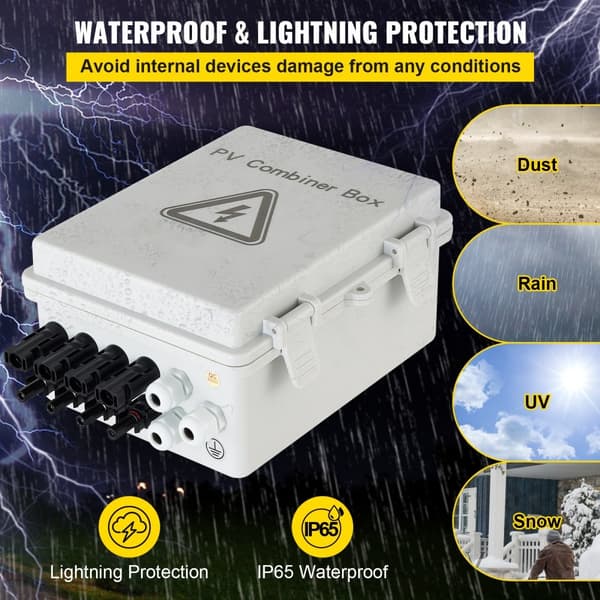

IP65 skyddsklass

IP65 skyddsklass innebär att den är dammtät och skyddad mot fukt, vatten, regn, snö, olja osv. Den håller alla dina elektriska enheter torra och säkerställer ännu mer säkerhet på byggarbetsplatser.

Genomtänkt design

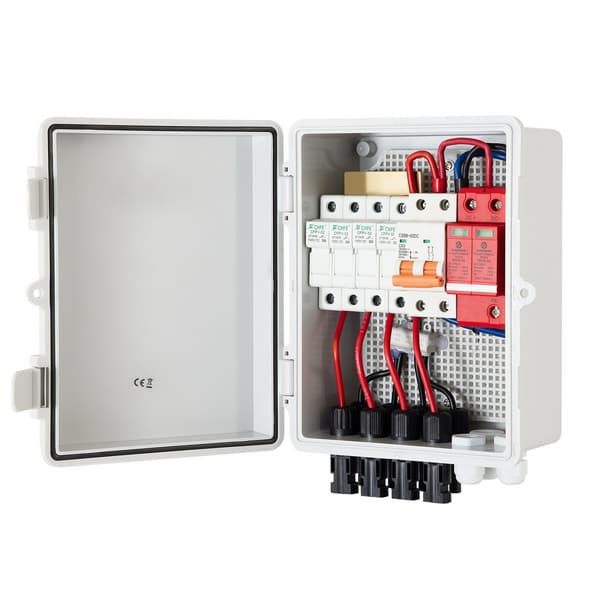

PV-kombinationsenheten har 4 x 15 A-säkringar för bra strömbegränsningsfunktioner och hög avstängningskapacitet. Den 63 A luftskyddsbrytaren kan bryta och ansluta belastningskretsen och erbjuder skydd mot kortslutningsfel.

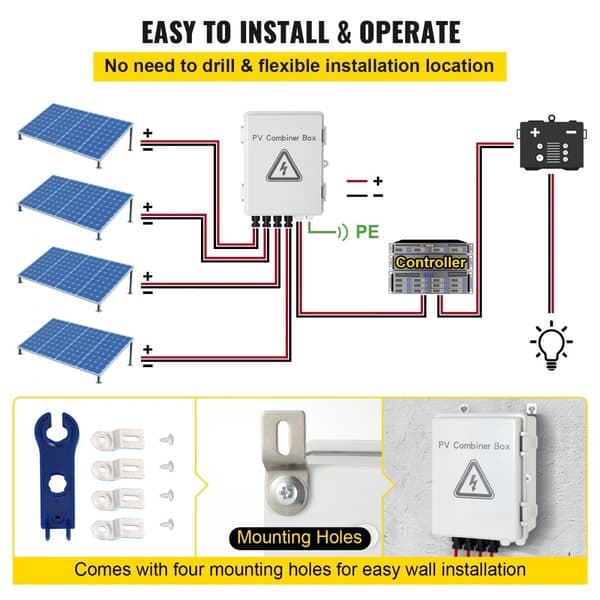

Enkel & okomplicerad anslutning

Alla kablar är förmonterade i solbrytarkombinationsboxen, vilket gör den mycket stabil för att kombinera dina solpaneler och underlätta anslutningen av ditt solpanelssystem. Den kommer med komplett monteringsutrustning för installation var som helst.

Högkvalitativt ABS-material

Kombinationsboxen är tillverkad av ABS-material med hög slagstyrka, god väderbeständighet och stark slitstyrka. Dessutom skyddar plastlådan mot vatten- och smutsstänk.

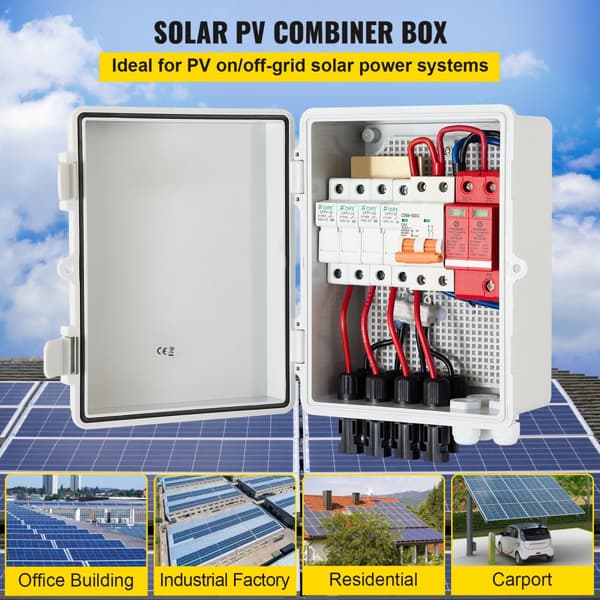

Bred tillämpning

Kombinationsboxen är idealisk för nätanslutna och fristående kraftproduktionssystem. Den används främst med solpaneler i kontorsbyggnader, industriella anläggningar, bostadsbyggnader, parkeringsplatser osv.

Specifikationer

Modell: SWHL-4

Max antal anslutningar för PV-anläggning: 4

Max ingångsström för enskild PV-anläggning: 15 A

Total ingångsström för PV-anläggning: 60 A

Max ingångsspänning för enskild PV-anläggning: 500 V

Max utgångsspänning: 500 V

Skyddsklass: IP65

Driftstemperatur: -30 ℃ till 70 ℃

Relativ luftfuktighet: 0 - 95 %, ingen kondensation

Kylmetoder: Naturlig kylning

Överspänningsskydd: Ja

Överspänningsskyddsenhet: in: 20 kA; Imax: 40 kA; uppåt: 1,8 kV

SPD-indikatorlampa status: Grön: Normal; Röd: Utlöst

Luftskyddsbrytarens parametrar: 500 V, 63 A; PÅ / AV

Säkringsparametrar: DC 1000 V, 15 A, 10 mm x 38 mm

Säkringshållarens parametrar: DC 1000 V, 32 A

RV solarsystem: 720 W i 12 V-system, 1440 W i 24 V-system, 2880 W i 48 V-system

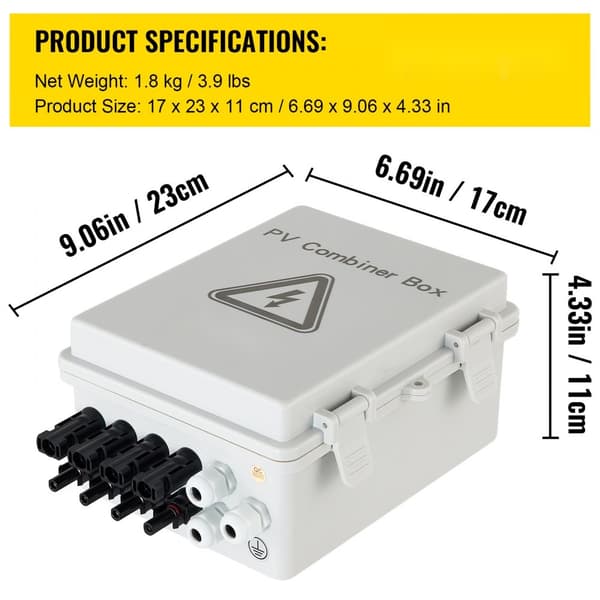

Produktmått (L x B x H): 17 cm x 23 cm x 11 cm

Nettovikt: 1,8 kg

Leverans inkluderar:

1 x PV-kombinationsbox

1 x Solarkontaktverktyg

4 x Monteringsklämmor

4 x Skruvar

1 x Produktmanual
