BB M52X2 38S rak kontakt



BB rak koppling [ rak metrisk koppling ]

Tillverkad enligt den polska standarden: PN-65/M-73141

Tillverkad enligt DIN 2353



Användningsområde:
Används ofta i hydrauliska system inom jordbruk, trädgårdsodling, skogsbruk, bygg och industri.
Standardiserad kraftig version av kopplingen med konisk självtätande klämning vid åtdragning. Utformad för att ansluta två ledningar eller för att ansluta till andra kontakter med samma koniska system.

Användbar information:
Gängdiameter M52X2
Ytterdiameter [mm]: 51,6 – 51,9

Innerdiameter [mm]: 49,4 – 49,6

Tekniska data:
Klämkonvinkel: 24° (typisk för polsk standard)
Gänga på ena sidan: utvändig metrisk 52X2
Gänga på andra sidan: utvändig metrisk 52X2
Version: tung
Nominellt tryck: 315 bar
Vätsketyp: hydraulolja

Nyckelord: metrisk nippel, BB-koppling, metrisk koppling, rak koppling.



beteckning av Ermetto : XG 38-S | G38S

beteckning enligt Rastelli-Raccordi : TN98-38S

identifiering av skådespelare: 103523.1

beteckning av Vitillo: AME38S.1

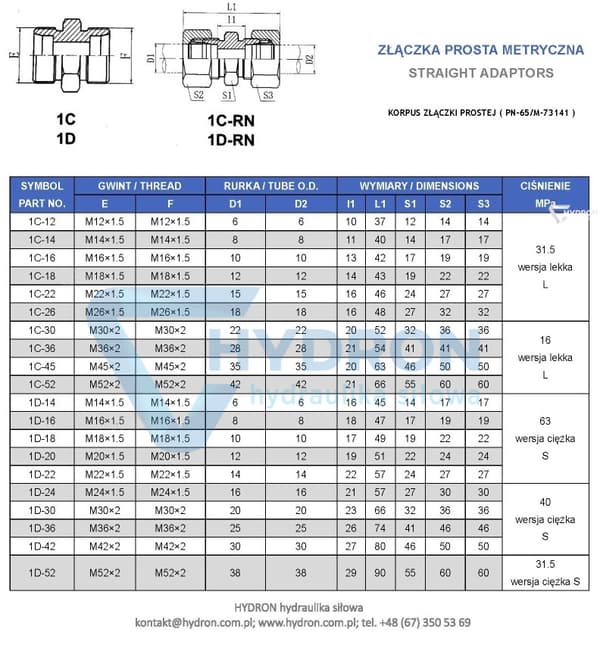

symbol: 1D-52

* Rak koppling

* Rak kontakt Typ: Tn98

* G Rak kontakt / EO-spetsar med 24° kona

Illustrativt foto, på grund av den annorlunda tekniska processen kan kontakten levereras i en annan visuell version.
