BB M36X2 28L Rak Koppling

Vad är en BB M36x2 28L Rak Koppling?

BB M36x2 28L rak koppling är ett krafthydrauliskt element, även känt som en metrisk nippel, BB-koppling eller metrisk kontakt, vars syfte är att ansluta två slang eller hydraulsystemkomponenter utrustade med metrisk invändig gänga. Denna typ av koppling tillhör gruppen raka kopplingar, vilket innebär att den ger en linjär, direkt anslutning utan att ändra arbetsmediets flödesriktning. I praktiken används BB-kopplingen (dvs. en koppling med två utvändiga gängor) i hydraulsystem där en solid, tät och högtrycksbeständig anslutning krävs. M36x2-gängan i 28L-versionen hänvisar till det lätta metriska systemet (L-serien), vilket vanligtvis används i europeiska krafthydrauliska installationer.

Produktdesign och konstruktion

BB M36x2 28L rak kontakt är oftast tillverkad av kolstål med en korrosionsskyddande beläggning, såsom zinkplätering, vilket säkerställer hög motståndskraft mot yttre faktorer och förlänger komponentens livslängd. Kontaktens design är enkel, men ändå mycket exakt, vilket direkt påverkar anslutningens täthet. Elementet har två ändar med en metrisk utvändig gänga M36x2. Denna gänga uppfyller standarderna som används inom krafthydraulik och är kompatibel med komponenter utrustade med en invändig gänga. Tätning i denna typ av anslutning uppnås oftast med hjälp av en kona eller tätningsring, vilket garanterar täthet även vid högt driftstryck. BB-kopplingen, som en metrisk koppling, är ett kompakt element, motståndskraftigt mot vibrationer, varierande belastningar och intensiv användning under svåra driftsförhållanden.

Funktionsprincip i ett hydraulsystem

Funktionen hos den raka BB-kopplingen baseras på den mekaniska anslutningen av två hydraulsystemkomponenter utrustade med invändig gänga. Den metriska nippeln fungerar som en koppling som tillåter flöde av arbetsmediet utan förluster och utan att ändra flödesriktningen. Efter korrekt åtdragning av kopplingen erhålls en tät och hållbar anslutning som minimerar risken för läckage och tryckfall. I ett hydraulsystem Är en koppling av denna typ ett passivt element, men dess kvalitet och passform har en direkt inverkan på säkerheten för hela installationen. Raka kopplingar är särskilt värdefulla i installationer där systemets enkelhet och minimering av potentiella felpunkter är avgörande.

Tekniska normer och standarder

BB M36x2 28L rak koppling är baserad på metriska standarder som används inom krafthydraulik, oftast i enlighet med DIN- och ISO-standarder. Den metriska gängan M36x2 betecknar en nominell diameter på 36 mm och en gängstigning på 2 mm, vilket säkerställer kompatibilitet med ett brett utbud av europeiska komponenter. 28L-serien betecknar ett lättviktssystem som används i installationer med specifika tryck- och flödesparametrar. I praktiken innebär detta att valet av denna koppling bör överensstämma med kraven för hela hydraulsystemet, inklusive slangar och kopplingar. Standardisering enligt DIN och ISO garanterar dimensionell repeterbarhet och kompatibilitet mellan tillverkare, vilket är viktigt för service och systemutbyggnad.

Produktapplikation

BB M36x2 28L-kopplingen används inom många industrisektorer och inom mobil hydraulik. Den används i jordbruksmaskiner, där hydrauliska system ansvarar för redskapsstyrning, drivning och lyft. Inom byggindustrin används metriska nipplar i grävmaskiner, lastare och andra tunga maskiner. Inom tillverkningsindustrin används kopplingar av denna typ i processlinjer och hydrauliska kraftsystem. Den metriska kontakten är även lämplig för krafthydraulik, där snabb och tillförlitlig anslutning av installationselement är nödvändig.

Skillnader från andra lösningar

BB-rakkontakten skiljer sig från andra typer av kontakter främst i sin design och funktion. Till skillnad från böjar eller T-stycken ändrar den inte flödesriktningen, vilket leder till lägre tryckförluster. Skillnader gäller även för gängstandarder. Metriska kopplingar skiljer sig från BSP, NPT eller JIC lösningar både vad gäller gängprofil och tätningsmetod. Att välja rätt typ är av stor betydelse för installationens täthet och säkerhet. Det är också värt att uppmärksamma skillnaderna mellan den lätta (L) och tunga (S) serien, vilka skiljer sig åt i väggtjocklek och tillåtet arbetstryck.

Vanliga valfel

Ett av de vanligaste felen är felaktig gängmatchning. Användare förväxlar ofta metriska och brittiska gängor, vilket leder till läckage eller skador på komponenter. Ett annat problem är felaktigt val av diameter och serie (L eller S), vilket kan resultera i överbelastning av kopplingar och systemfel. Uppmärksamhet bör också ägnas åt driftsparametrar, såsom arbetsmediets tryck och temperatur. Fel uppstår också under montering, där för lite eller för mycket åtdragning kan påverka anslutningens täthet.

Använda kontakten i krafthydraulik

BB M36x2 28L rakkoppling är ett element som fungerar med många komponenter som finns i Hydron-serien. I praktiken används den tillsammans med hydraulslangar, hydraulledningar och andra hydrauliska kopplingar. I installationer kombineras den också ofta med hydrauliska snabbkopplingar och kopplingar som möjliggör snabb montering och demontering av systemet. Genom att välja rätt komponenter på ett ställe kan du skapa ett sammanhängande och säkert hydraulsystem.

Tekniska parametrar

BB M36x2 28L rakkoppling har en M36x2 metrisk gänga på båda sidor. Den är tillverkad av kolstål med en skyddande beläggning. Den är konstruerad för att fungera i hydraulsystem med parametrar som är kompatibla med 28L light-serien. Den kännetecknas av hög motståndskraft mot arbetstryck och yttre faktorer. Driftstemperaturintervallet beror på vilka tätningar som används och arbetsmediet.

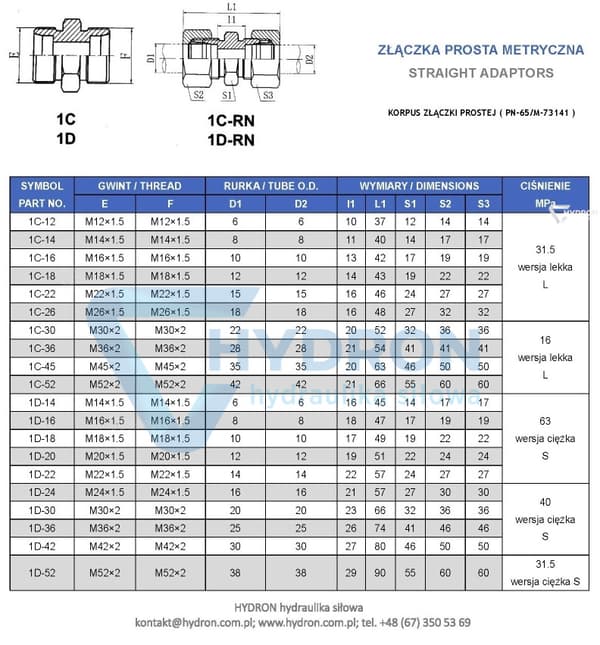

• BB rak kontaktkropp [ rak metrisk koppling ]
• Tillverkad enligt polsk standard: PN-65/M-73141
• Tillverkad enligt DIN 2353

Kontaktspecifikation:

• Gängdiameter M36X2
• Ytterdiameter [mm]: 35,6 – 35,9
• Innerdiameter [mm]: 33,4 – 33,8

Tekniska data:

• Klämkonvinkel: 24° (typiskt för polsk standard)
• Gänga på ena sidan: utvändig metrisk 36X2
• Gänga på andra sidan: utvändig metrisk 36X2
• Version: lätt
• Nominellt tryck: 160 bar
• Vätsketyp: hydraulolja
• Ermetto-beteckning: XG 28-L | G28L; g28lcfx
• Rastelli-Raccordi-beteckning: TN98-28L
• Gjuten beteckning: 103511.1
• Vitillo-beteckning: AME28L.1
• symbol: 1C-36
• Rak koppling
• Rak koppling Typ: Tn98
• G Rak koppling / EO-ändar med 24° kona

Illustrativt foto, på grund av den olika tekniska processen kan kopplingen levereras i en annan visuell version.

FAQ

Hur man väljer rätt BB-koppling för ett hydraulsystem
Valet bör ta hänsyn till gängtyp, diameter, serie och systemets driftsparametrar, inklusive tryck och temperatur.

Passar BB M36x2 28L-kopplingen tumgängor?
Nej, det är en metrisk gänga och är inte kompatibel med BSP- eller NPT-gängor.

Vad används en metrisk nippel till?
En metrisk nippel används för att ansluta två element med invändig gänga i ett hydraulsystem.

Påverkar en rak koppling mediets flöde?
Den ändrar inte flödesriktningen och minimerar tryckförluster.

Var används metriska kopplingar i L-serien?
I hydrauliska installationer med standardparametrar, särskilt i europeiska maskiner.
