BB Rak Kontakt M45X2 35L

BB rak koppling [ rak metrisk koppling ]

Tillverkad enligt den polska standarden: PN-65/M-73141

Tillverkad enligt DIN 2353

Användningsområde:
Används ofta i hydrauliska system inom jordbruk, trädgårdsodling, skogsbruk, bygg och industri.
Standardiserad lättviktsversion med konisk självtätande klämning vid åtdragning. Utformad för att ansluta två ledningar eller för att ansluta till andra kontakter med samma konsystem.

Användbar data:
Gängdiameter M45X2
Ytterdiameter [mm]: 44,6 – 44,9
Innerdiameter [mm]: 42,4 – 42,8

Tekniska data:
Klämvinkel kon: 24° (typisk för polsk standard)
Gänga på ena sidan: utvändig metrisk 45X2
Gänga på andra sidan: utvändig metrisk 45X2
Version: lätt
Nominellt tryck: 160 bar
Vätsketyp: hydraulolja

Total längd 41mm

Sexkant 46mm

Nyckelord: metrisk nippel, BB-nippel, metrisk koppling, rak nippel.

beteckning av Ermetto : XG 35-L | G35L

beteckning enligt Rastelli-Raccordi : TN98-35L

beteckning enligt Vitillo: AME35L.1

beteckning enligt cast: 103512.1

symbol: 1C-45

* Rak koppling

* Rak kontakt Typ: Tn98

* G Rak kontakt / EO-spetsar med 24° kona

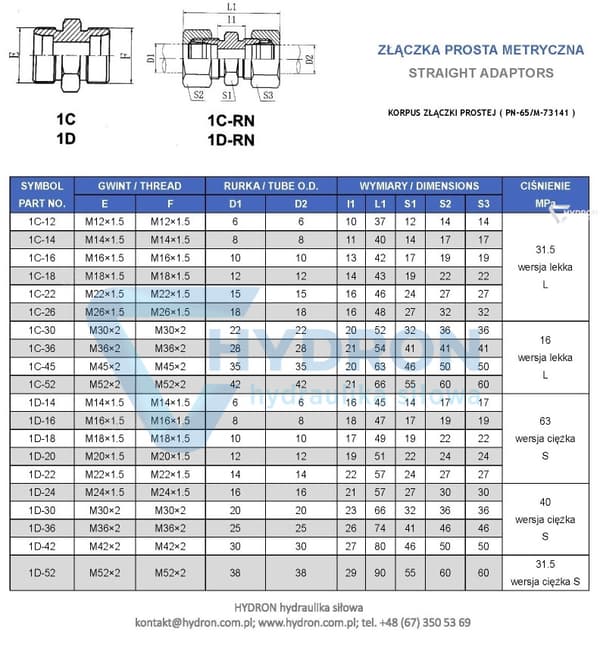

Illustrativt foto, på grund av olika tekniska processer kan kontakten levereras i en annan visuell version.
