Rak koppling ED 3/8/M22X1.5 15L

Användning:

Den har använts flitigt i hydrauliska system inom jordbruk, trädgårdsodling, skogsbruk, bygg och industri.
Anslutning med gummitätning, skruvas in i huset på en pump, cylinder, fördelare etc.
Sidan avsedd för skruvning in i huset har en ED-tätning; inga ytterligare tätningar krävs på denna plats.
Den andra sidan är avsedd för att skruva på en slang, vinkel eller annan koppling. Tätning sker genom att dra åt den på den självtätande klämkonen.

Användbar information:
BSP-gängdiameter 3/8"
Ytterdiameter [mm]: 16,3 - 16,6

Gängdiameter M22x1.5
Ytterdiameter [mm]: 21.6 - 21.9

Tekniska data:
Klämvinkel kon: 24° (typisk för polsk standard)
Huvssidans gänga: utvändig tum BSP 3/8"
Slangsidans gänga: utvändig metrisk 22x1.5
Anslutningsversion: lätt
Vätsketyp: hydraulolja

Material:
Fristål förzinkat

beteckning av Ermetto: XGE 15-LR 3/8" ED

Rastelli-Raccordi-beteckning: TN92GG-15LR (3/8)

Alternativ beteckning: Röd. ZCWM G-anslutning 3/8"/22X1.5 CH22

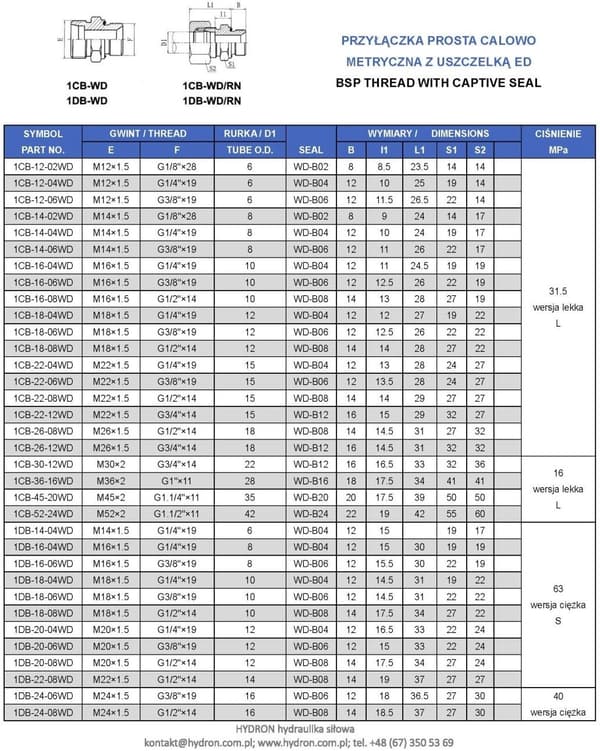

alternativ beteckning: 1CB-22-06WD

Rollbeteckning: 100333.1

beteckning enligt Vitillo: AME15LMG06EL.1

Rak anslutning med BSP-gänga / Hankoppling koppling - parallell BSP-gänga
