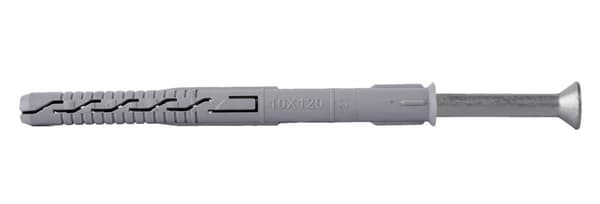

Består av en polyamidhylsa och en förzinkad stålskruv med försänkt huvud och TX-hylsa.

Rekommenderas för infästning av trä- och träbaserade element. Det försänkta huvudet säkerställer fullständig planhet i det fästa elementet.

De viktigaste parametrarna

• Modell: KPS-fast-10120S
• Typstorlek: 10x120 mm
• Maximal användbar längd: 50 mm
• Förpackning: 50 st.
• Hocka: TX-40

Expansionskontakten består av:

• en hylsa - ett plastelement
• en kontakt - en stålskruv med försänkt huvud och en Torx 40-hylsa

Originalprodukt från det välkända företaget klimasWkręt-Met ®

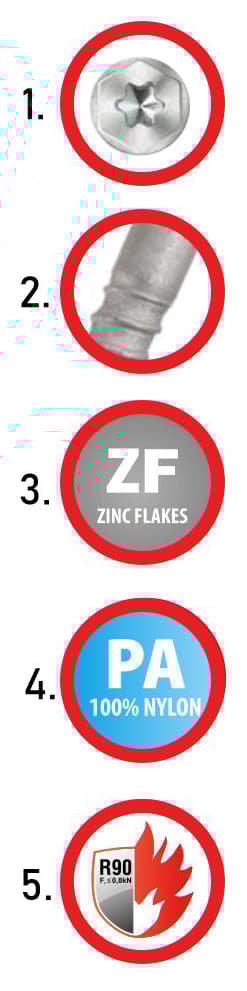

Funktioner och fördelar

1. Försänkt huvud med TX-hylsa

TX-hylsan garanterar optimal momentöverföring, medan det försänkta huvudet säkerställer full penetration av skruven i det fästa elementet.

2. Gängreducering

Exakt skruvinsättning. Ökad expansionskraft i den andra expansionszonen.

3. Korrosionsskydd - zinkflingor

Zinkflingor är dubbelt så motståndskraftiga mot korrosion som galvaniserad zink. Klimas Wkręt-mets laboratorium bekräftade beläggningens utmärkta kvalitet genom tester i saltsprutkammare (240 timmar i saltsprutkammare för zinkflingor jämfört med 120 timmar för galvaniserad zink).

4. Polyamidhylsa

Bättre fysikaliska och kemiska egenskaper än polypropen eller polyeten.

5. Brandmotstånd

För installation av fasadsystem har förbindningens bärförmåga en tillräcklig brandmotståndsförmåga på minst 90 minuter (R90). om dimensionerande belastning per kontaktdon NR<0,8 kN (utan permanent centrisk belastning).

Substrat och exempelapplikationer

A. Betong

B. Massivt keramiskt tegel, silikat

C. Keramiskt block,

D. Ihåligt silikatblock,

E. Autoklaverad AAC-betong

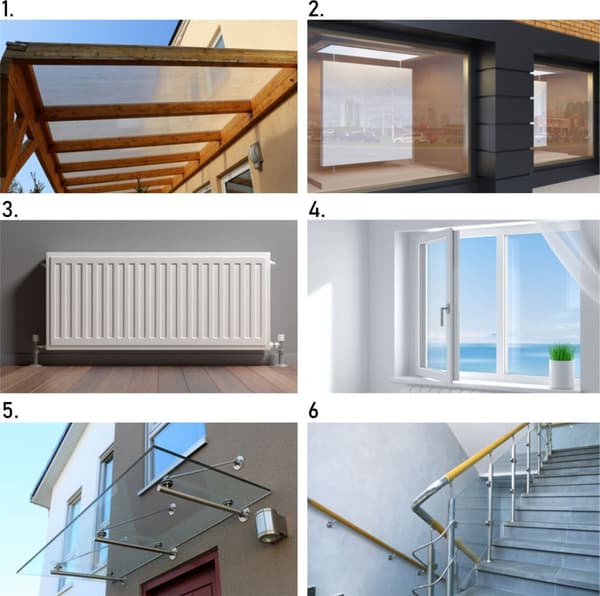

Detta är endast exempel på tillämpningar.

Karmplugg med försänkt skruv och TX-hylsa rekommenderas för infästning av trä- och PVC-element (där vi vill att huvudet ska vara i jämnhöjd med det monterade elementet).

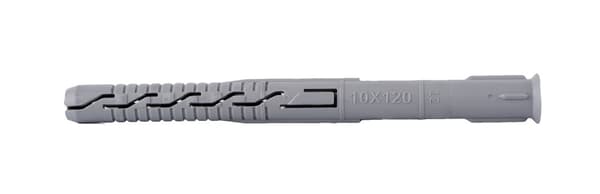

Expansionskopplingen består av av:

• Plastelement - hylsa
• Kontakt - stålskruv

Förmontering av kontakterna innebär:

• Enklare och snabbare montering
• Färdiga produkter utan behov av montering
• Inga misstag vid val av hylsa för skruven

Produktspecifikation

Kontakt

• [ Dk ] Kontaktdiameter: Ø 10,0 mm
• [ Lk ] Kontaktlängd: 120mm
• [ Tfix ] Max. användbar längd: 50 mm
• [ Heff ] Förankringsdjup: 70 mm
• Kontaktmaterial: polyamid (nylon)
• Antal i förpackning: 50 st.

Skruv

• [ Dw ] Skruvdiameter: Ø 7,0 mm
• [ Lw ] Skruvlängd: 125 mm mm
• Uttagstyp::TX-40
• Skruvmaterial:galvaniserat stål
• Antal per förpackning: 50 st.

Certifikat

Europeiskt tekniskt godkännande ETA 12/0272

Skruvarna vi erbjuder är av högsta kvalitet och kan säkert användas inom byggbranschen. Vi gör allt för att säkerställa att de produkter som levereras till våra entreprenörer är säkra och anpassade för specifika uppgifter.

Produktvideo

https://youtu.be/ygTRIj0Ocgw

(kopiera länken och klistra in i webbläsarfönstret)

Installationsmetod

• Före installation, identifiera underlaget där fästelementet ska installeras och jämför de belastningar som fästelementet kommer att överföra med de bärförmåga som anges i produktdatabladet eller i den europeiska tekniska bedömningen.
• Lämplig längd på fästelementet bör väljas så att expansionszonen är belägen i väggkonstruktionsmaterialet (tjockleken på det fästa elementet motsvarar fästelementets maximala användbara längd).
• Borrhålets djup bör vara minst 10 mm längre än förankringsdjupet på förbindningsdonet - detta möjliggör korrekt montering av hylsan i hålet och eliminerar problemet med skruvlossning.
• Användning av slagborrning rekommenderas inte vid borrning i perforerade tegelstenar, keramiska block och lättbetong, vilket förstör väggarna och inte säkerställer säker montering av förbindningsdonet.
• Diametern på de borrade hålen bör matcha diametern på de använda pluggarna.
• Det borrade hålet bör rengöras, åtminstone genom att borra två gånger, vilket kommer att avlägsna borrdammet utåt. Hål som borras vertikalt nedåt kräver djupare borrning eller utblåsning av det ackumulerade borrdamm.
• Pluggen förs in i det borrade hålet och skruven skruvas in tills den är helt inbäddad i hylsan.
• Om skruven dras åt för hårt kan den lossna, vilket inte täcks av tillverkarens garanti.
• Installationen bör utföras vid en temperatur i intervallet -20 °C till +40 °C (gäller underlagstemperaturen).

Clima-skruvar - det vanligaste valet bland proffsen

*Måttbandet ingår inte i setet (det används endast för att skruvarna ska se bättre ut)
