Består av en polyamidhylsa och en galvaniserad stålskruv med sexkantshuvud med integrerad bricka och TX-hylsa.

Pluggar med bricka används oftast för att fästa metallelement och på platser där en större tryckyta krävs och planmontering av skruvhuvudet inte krävs, till skillnad från skruvar med försänkt huvud.

De viktigaste parametrarna

• Modell: KPR-FAST-12330K
• Kontaktstorlek: 12,0x330 mm
• Maximal användbar längd: 260 mm
• Förpackning: 20 st.
• Uttag: SW-13 och TX-40

Expansionskontakten består av:

• hylsa - plast element
• koppling - stålskruv med försänkt huvud och Torx 40-hylsa

Originalprodukt från det välkända företaget KLIMASVäxel-Met ®

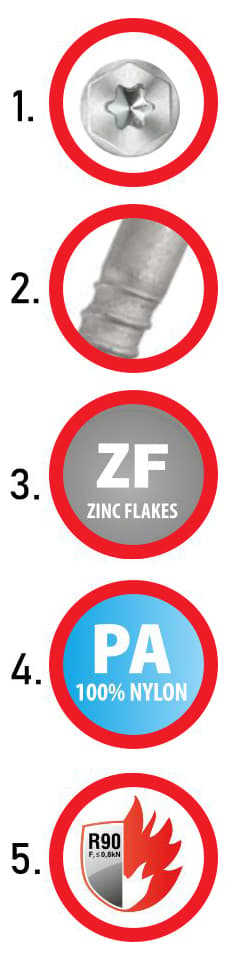

Funktioner och fördelar

1. Bakplatta med TX-40/SW-13-hylsa

TX-hylsan garanterar optimal momentöverföring, medan användningen av SW-sexkantshuvudet gör att skruven kan dras åt med lämplig kraft (t.ex. med en momentnyckel).

2. Gängreducering

Exakt skruvinsättning. Ökad expansionskraft i den andra expansionszonen.

3. Korrosionsskydd - zinkflingor

Zinkflingor är dubbelt så korrosionsbeständiga som galvaniserad zink. Klimas Wkręt-mets laboratorium bekräftade beläggningens utmärkta kvalitet genom tester i saltsprutkammare (240 timmar i saltsprutkammare för zinkflingor jämfört med 120 timmar för galvaniserad zink).

4. Polyamidhylsa

Bättre fysikalisk-kemiska egenskaper än polypropen eller polyeten.

5. Brandmotstånd

För installation av fasadsystem har förbindningens bärförmåga en tillräcklig brandmotståndsförmåga på minst 90 minuter (R90). om dimensionerande belastning per kontaktdon NR<0,8 kN (utan permanent centrisk belastning)

Substrat och exempelapplikationer

A. Betong

B. Massivt keramiskt tegel, silikat

C. Keramiskt block,

D. Ihåligt silikatblock,

E. Autoklaverad AAC-betong

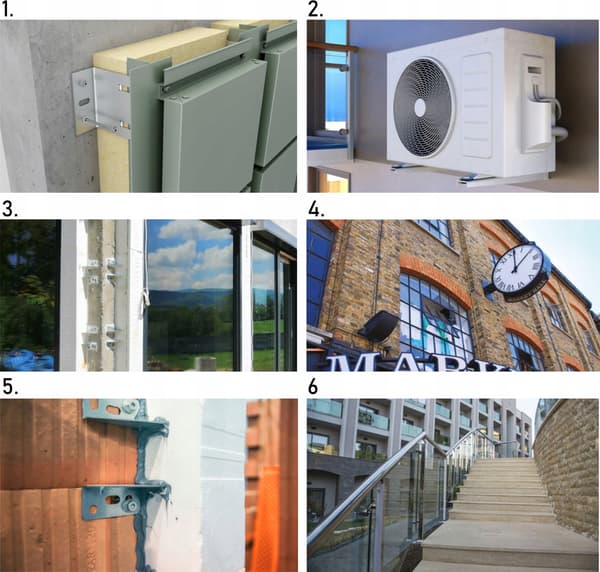

1. Installation av ventilerade fasader

2. Montering av luftkonditioneringsapparater

3. Montering i varmmonteringsteknik

4. Montering av byggnadsinstallationselement

5. Montering i "varmmonteringsteknik"

6. Fästning av byggnadsinstallationselement

Karmplugg med sexkantsskruv med integrerad bricka och TX-hylsa, rekommenderas för fästning av metallelement.

Expansionskopplingen består av:

• Plastelement - hylsa
• Koppling - stålskruv

Förmontering av kopplingarna innebär:

• Enklare och snabbare montering
• Färdiga produkter utan behov av montering
• Inga misstag vid val av hylsa för skruven

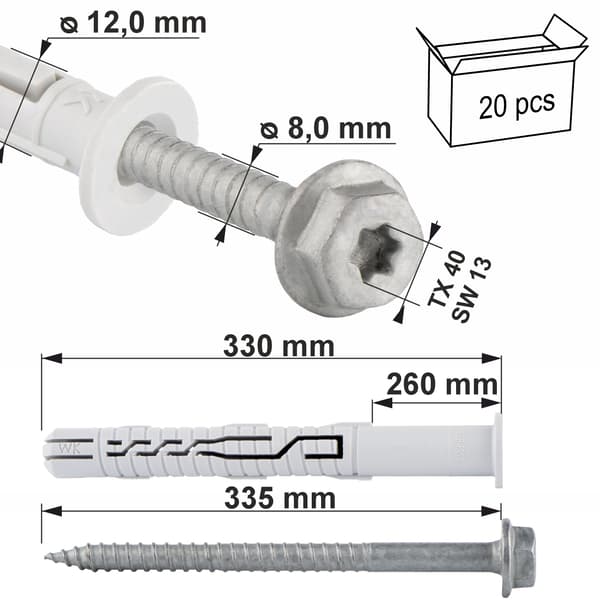

Produktspecifikationer

Kontakt

• [Dk] Kontakt diameter: Ø 12,0 mm
• [Lk] Kontaktlängd: 330 mm
• [Tfix] Max. användbar längd: 260 mm
• [Heff] Förankringsdjup: 70 mm
• Kontaktmaterial: polyamid (nylon)
• Antal delar i förpackningen: 20

Skruv

• [Dw] Skruvdiameter: Ø 8,0 mm
• [Lw] Skruvlängd: 335mm
• Uttagstyp: SW-13 och TX-40
• Skruvmaterial: galvaniserat stål
• Antal i förpackningen: 20

Certifikat

Europeiskt tekniskt godkännande ETA 12/0272

Skruvarna vi erbjuder kännetecknas av högsta kvalitet och kan säkert användas inom byggbranschen. Vi gör allt för att säkerställa att de produkter som levereras till våra entreprenörer är säkra och anpassade för specifika uppgifter.

Produktvideo

https://youtu.be/ygTRIj0Ocgw

(kopiera länken och klistra in i webbläsarfönstret)

Installationsmetod

• Före installation, identifiera underlaget där fästelementet ska installeras och jämför de belastningar som fästelementet kommer att överföra med de bärförmåga som anges i produktdatabladet eller i den europeiska tekniska bedömningen.
• Lämplig längd på fästelementet bör väljas så att expansionszonen är belägen i väggkonstruktionsmaterialet (tjockleken på det fästa elementet motsvarar fästelementets maximala användbara längd).
• Borrhålets djup bör vara minst 10 mm längre än förankringsdjupet för kontaktdonet - detta möjliggör korrekt placering av hylsan i hålet och eliminerar problemet med att skruvar lossnar.
• Använda slagkraft rekommenderas inte vid borrning i perforerade tegelstenar, keramiska block och lättbetong, vilket förstör väggarna och inte säkerställer att kopplingen sitter ordentligt.
• Diametern på de borrade hålen ska matcha diametern på de använda pluggarna.
• Det borrade hålet ska rengöras, åtminstone genom att borra borren två gånger, vilket kommer att avlägsna borrdammet utåt. Hål som borras vertikalt nedåt kräver djupare borrning eller utblåsning av det ackumulerade borrdamm.
• Pluggen förs in i det borrade hålet och skruven skruvas in tills den är helt inbäddad i hylsan.
• Om skruven tvingas fram kan den lossna, vilket inte täcks av tillverkarens garanti.
• Installationen bör utföras vid temperaturer från -20 °C till +40 °C (avser underlagets temperatur).

KLIMAS-skruvar - det vanligaste valet bland proffs

*Måttbandet ingår inte i setet (det används endast för att skruvarna ska vara tydligare)
