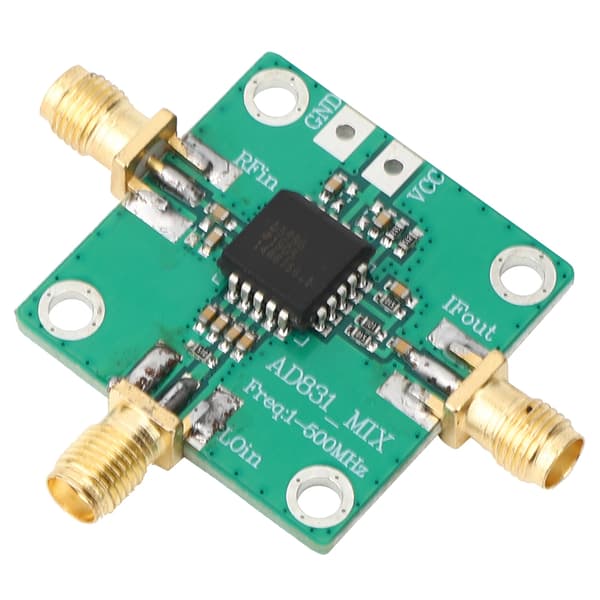

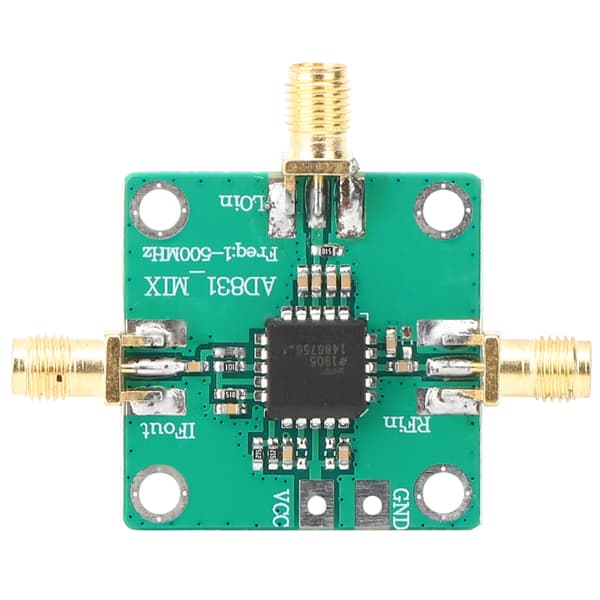

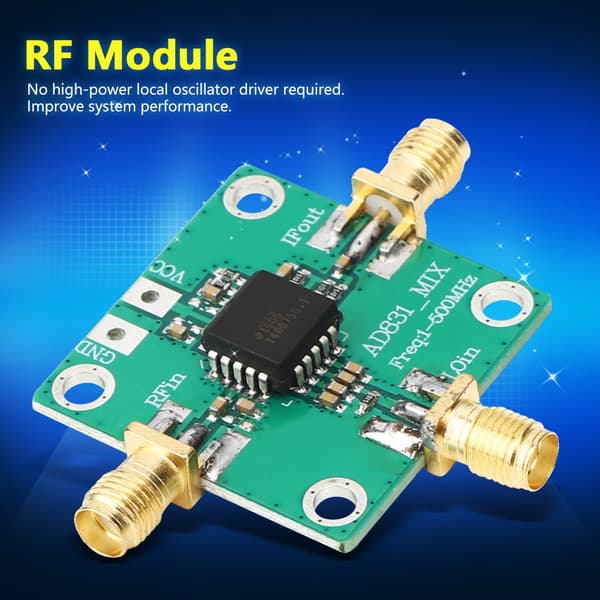

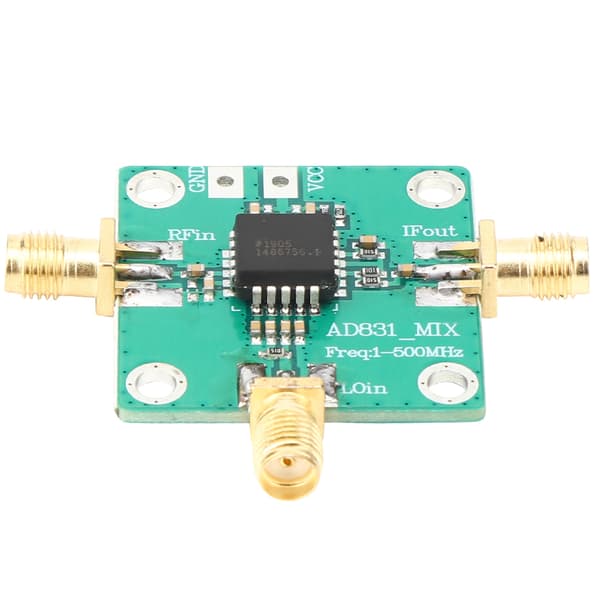

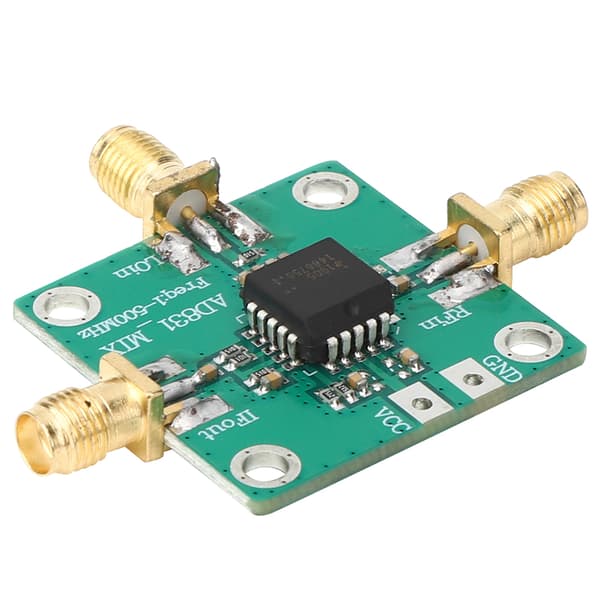

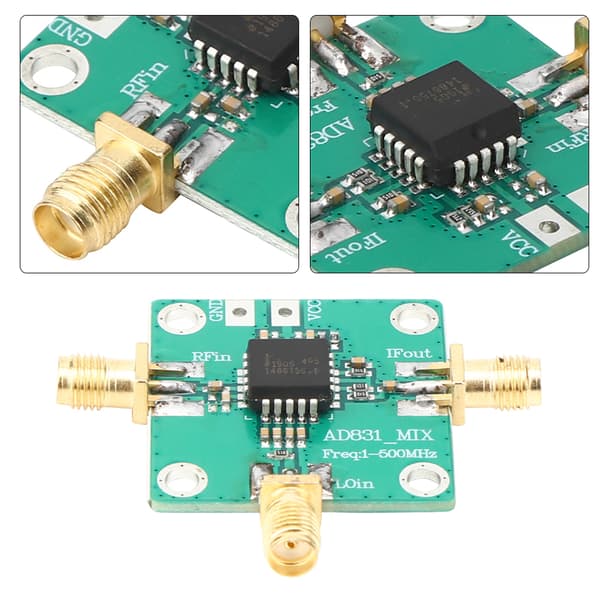

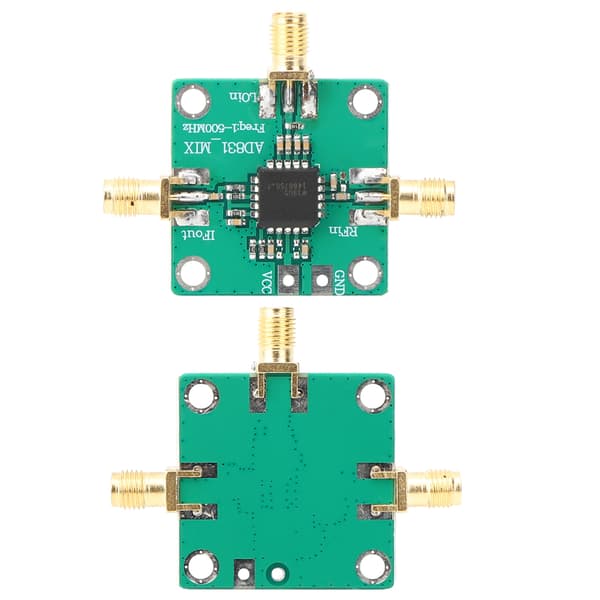

AD831 är en enkelchipsblandare med låg distorsion och brett dynamiskt omfång, designad för RF-IF-nedkonvertering i högfrekventa och mycket högfrekventa mottagare. Den är också lämplig för användning som en andra blandare i basstationer för digital mobilradio, DC-basbandskonvertering, kvadraturmodulering och demodulering, samt Doppler-skiftdetektering inom ultraljudsavbildning. Denna blandare ger en +24 dBm tredje ordningens intermodulationsavlyssningspunkt, vilket uppnår -10 dBm lokaloscillatorström utan att kräva en högeffekts lokaloscillator. Detta eliminerar motsvarande skärmnings- och isoleringsproblem, förbättrar systemprestanda jämfört med passiva blandare och minskar den totala systemkostnaden.

Blandaren drivs från en enda strömförsörjning. RF-, IF- och lokaloscillatorportarna inkluderar DC-isoleringskondensatorer för enkel användning. RF- och lokaloscillatoringångens driftsfrekvens kan nå upp till 500MHz. IF-utgången är en enkeländad spänningsutgång.

Med en utgångsbandbredd på 250 MHz ställs förstärkningen in av ett enda motstånd anslutet mellan OUT- och återkopplingsstiften. Denna förstärkare har låga DC-offsetegenskaper, vilket gör den idealisk för DC-kopplingsapplikationer som DC-basbandsfrekvenskonvertering och kvadraturamplituddemodulering.

När blandarens utgångsförstärkare och god källimpedans är närvarande är SSB-brustalet 10,3 dB vid 70 MHz. Till skillnad från passiva blandare har AD831 ingen insättningsförlust, ingen extern duplexer och ingen passiv terminering.

Specifikation

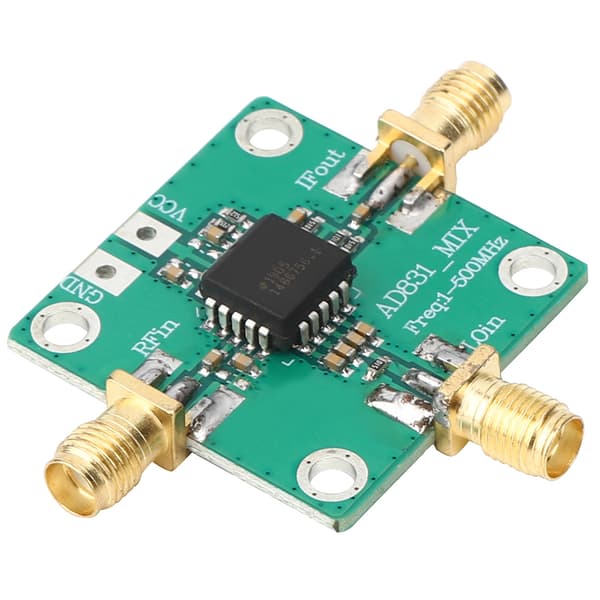

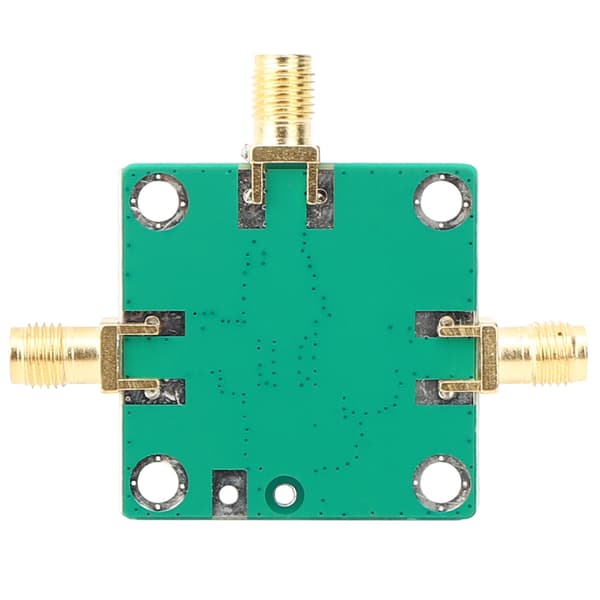

Artikeltyp: RF-modul

Modell: AD831

RF-ingång: 0,1-500MHz

RF-ingång: +10dBm (1dB kompressionspunkt)

Lokaloscillatoringång: 0,1-500MHz

Lokaloscillatoringång: -10dBm

IF-utgång: 0,1-200MHz

Strömförsörjningsspänning: DC 9--11V enkeländad strömförsörjning

Paketlista

1 x RF-modul
