Denna smarta spårningsbil DIY-sats är utformad för att hjälpa dig att förstå mekaniska principer och få praktisk kunskap om elektroniska komponenter, inklusive fotoelektriska sensorer, spänningskomparatorer och motordrivkretsar, genom en praktisk monteringsprocess. Satsen ger ett engagerande sätt att lära sig om elektronik och styrsystem.

Den ljuskänsliga resistorn i denna sats detekterar intensiteten av externt ljus. När det omgivande ljuset är starkare blir resistansvärdet mindre. När det röda LED-ljuset projiceras på en vit yta jämfört med en svart yta, skiljer sig reflektionshastigheten, vilket gör att den ljuskänsliga resistansen varierar. Denna variation gör att kretsen kan skilja mellan de två områdena, vilket är avgörande för spårningsfunktionen.

LM393 är en dubbelkanalig spänningskomparator integrerad krets, bestående av två oberoende precisionsspänningskomparatorer. Den jämför två ingångsspänningar och justerar utgångsspänningen baserat på ingångsskillnaden, vilket möjliggör noggrann och responsiv kontroll i kretsen.

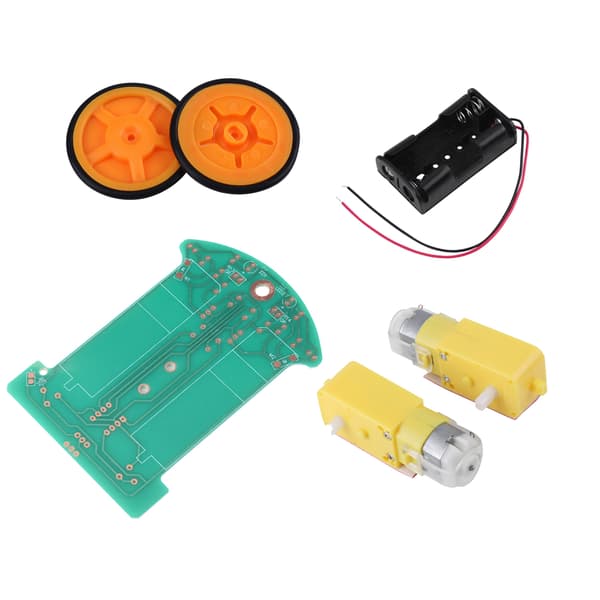

Den specialtillverkade motorn inkluderar en reduktionsväxel, vilket avsevärt förenklar den mekaniska installationen och gör den mycket lämplig för nybörjare och hobbyister. Denna design minskar monteringssvårigheten samtidigt som den bibehåller tillförlitlig prestanda.

Under drift jämför LM393 avläsningarna från två ljuskänsliga resistorer. När en obalans upptäcks, stoppar den ena sidans motor och accelererar den andra sidans motor för att styra bilen tillbaka till rätt riktning. Hela denna process fungerar som ett slutet styrsystem, vilket möjliggör snabba och känsliga justeringar för smidig spårning.

Monteringsanvisningar:

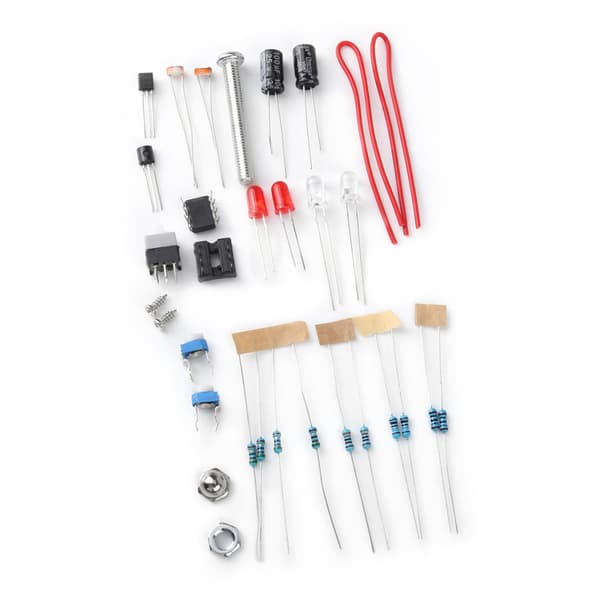

Steg 1: Svetskrets – Börja med den elektroniska svetsdelen, som är relativt enkel. Följ komponentnivån från låg till hög. Svetsa först de åtta resistorerna, och det är viktigt att använda en multimeter för att bekräfta att varje resistansvärde är korrekt innan du fortsätter.

Steg 2: Mekanisk montering – Anslut den röda ledningen till den positiva 3V-strömförsörjningen och den gula ledningen till jord. Eventuell överflödig tråd kan användas för motoranslutningarna.

Steg 3: Installation av den fotoelektriska kretsen – Montera de ljuskänsliga resistorerna och ljusemitterande dioderna (var uppmärksam på polariteten) omvänt på kretskortet. Håll ett markavstånd på cirka 5 mm, och håll både de ljuskänsliga resistorerna och lysdioderna på ett avstånd av 5 mm från varandra. Efter installationen kan du utföra ett strömtest.

Steg 4: Fordonsfelsökning – Den korrekta framåtriktningen är längs universalhjulets riktning. Om du trycker och håller ned den vänstra fotoresistorn, ska hjulen på bilens högra sida rotera. Tryck och håll ned den högra fotoresistorn, och hjulen på vänster sida ska rotera. Om bilen kör bakåt kan du byta ledningarna för de två motorerna. Om ena sidan fungerar normalt medan den andra sidan rör sig bakåt, byt helt enkelt ledningarna för den bakåtgående sidan.

Paketet innehåller:

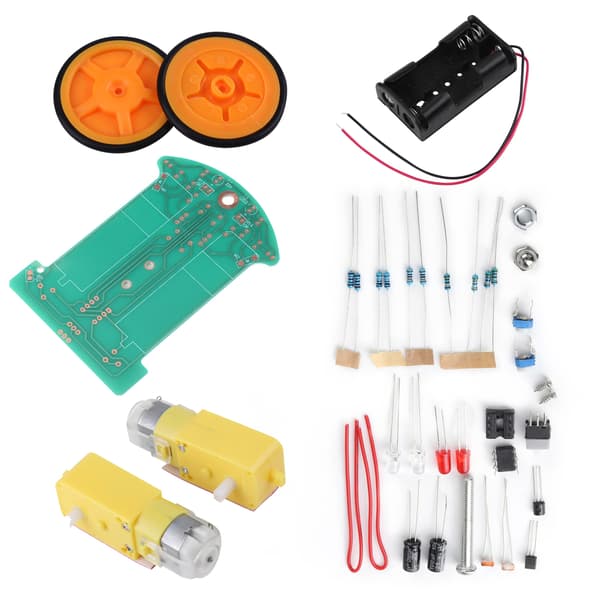

1 x Smart bil DIY-sats (demonterade delar)

Obs:

Observera att den nya typen och den gamla typen av denna produkt kommer att skickas slumpmässigt, och se till att du inte har något emot det innan du beställer.
