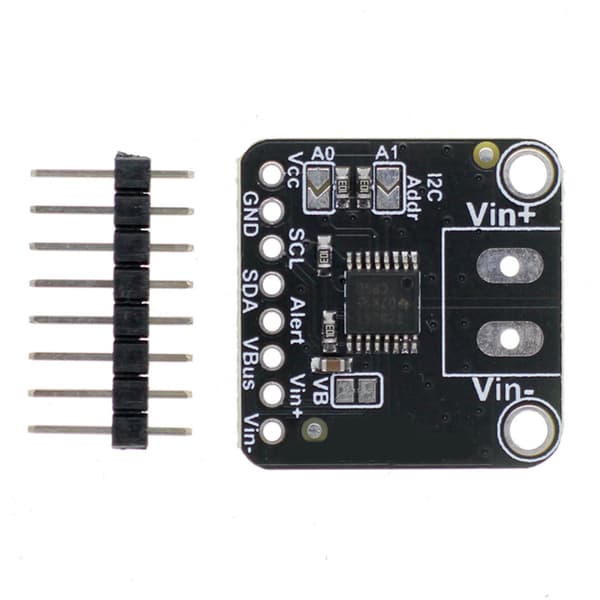

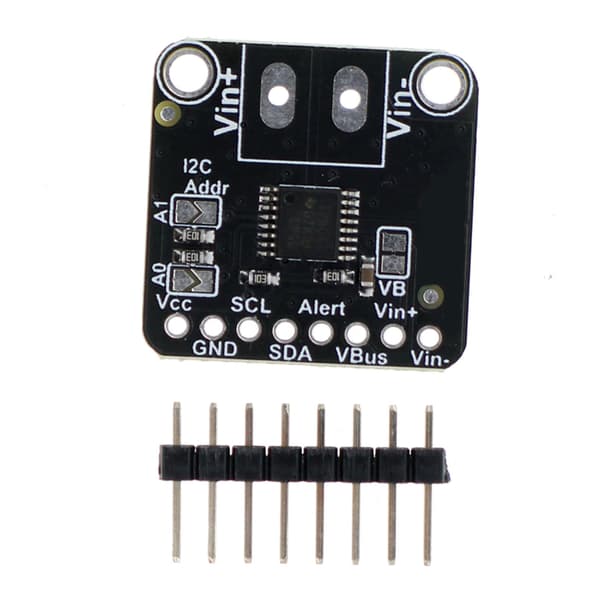

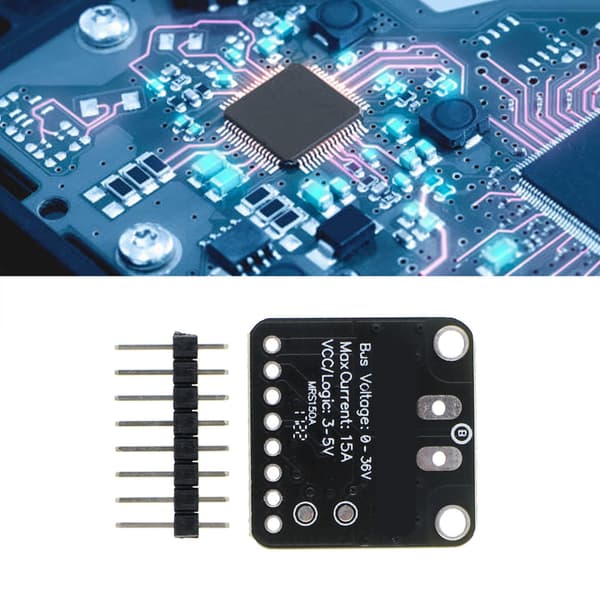

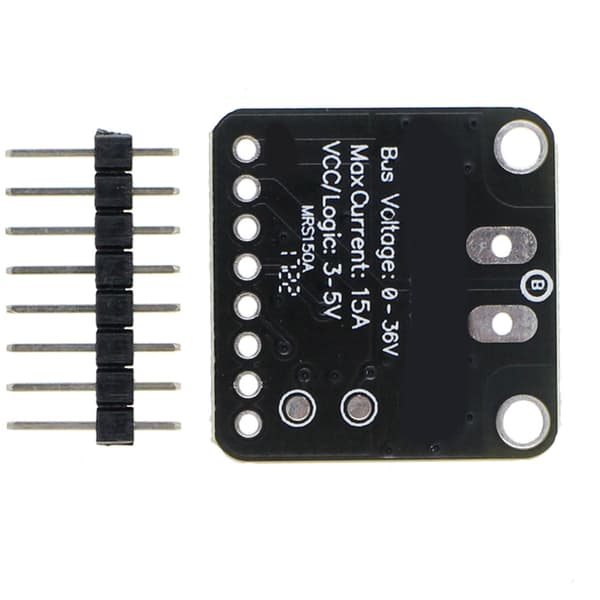

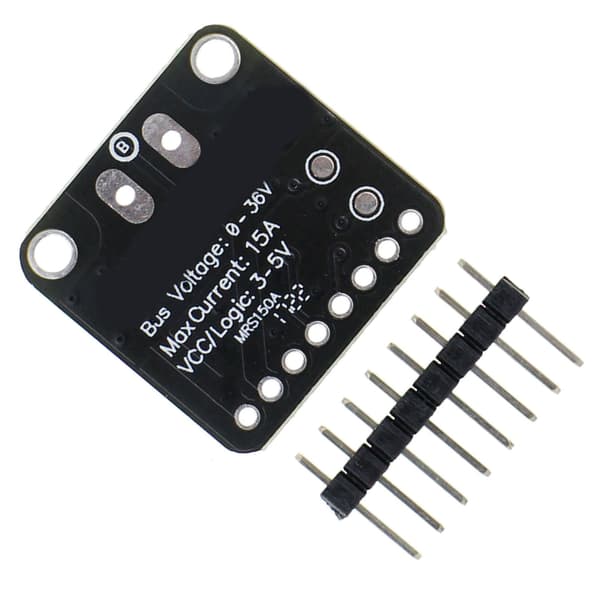

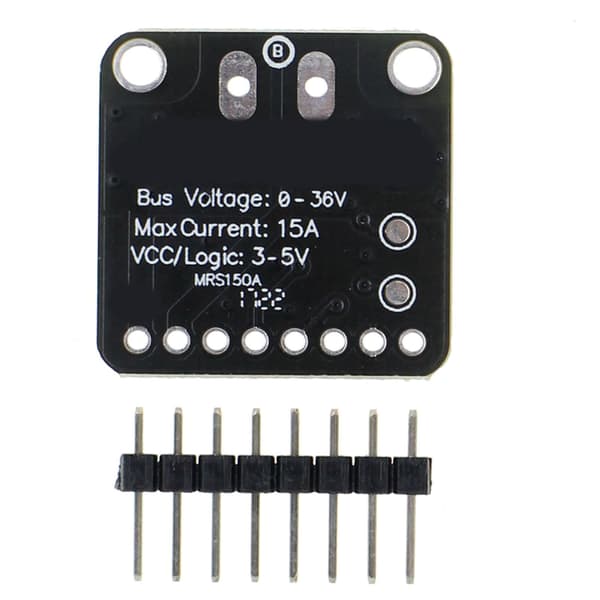

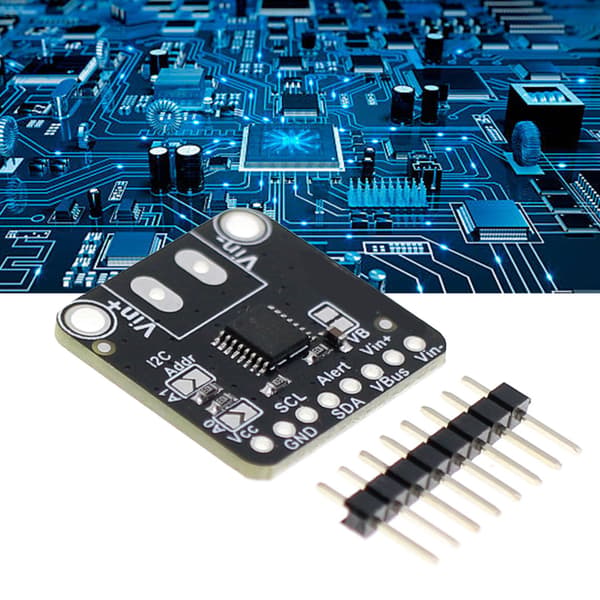

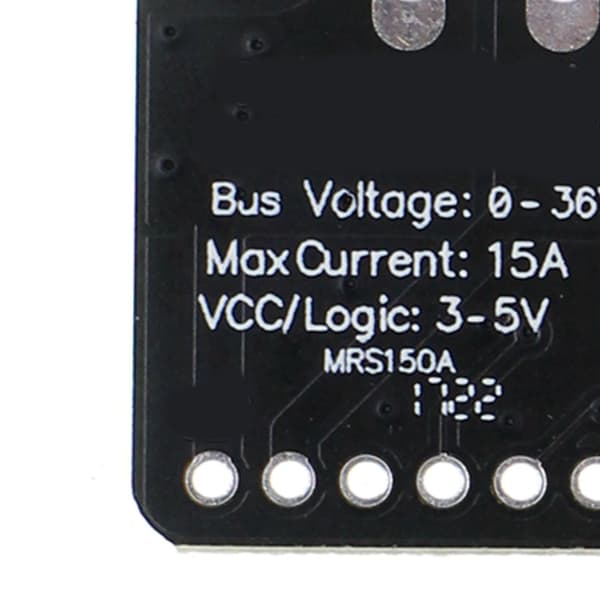

Denna spänningsströmsensormodul är designad för att mäta hög- eller lågsidig DC-spänning, DC-ström och bussspänning, samtidigt som den automatiskt beräknar effekt. Den stöder en maximal spänning på DC36V och en maximal ström på 15A, vilket erbjuder effektiv och praktisk prestanda för en mängd olika applikationer.

Sensorn levererar hög noggrannhet och uppnår bättre än 1% noggrannhet över ett brett spektrum av spännings-, ström- och temperaturförhållanden. Data överförs i ett lättanvänt format via I2C-gränssnittet, vilket säkerställer sömlös integration med dina projekt.

Med sin integrerade noggranna shuntmotstånd kan denna modul kontinuerligt mäta +36V spänning på hög- eller lågsidan och upp till 15A ström, vilket avsevärt minskar begränsningarna hos traditionell mätutrustning.

Modulen inkluderar ett 2mΩ (0.002Ω) integrerat testmotstånd. Spänningen över 0.1% shuntmotståndet mäts av en intern 16-bitars ADC, vilket möjliggör imponerande strömområdesmätning med en upplösning på 1.5mA.

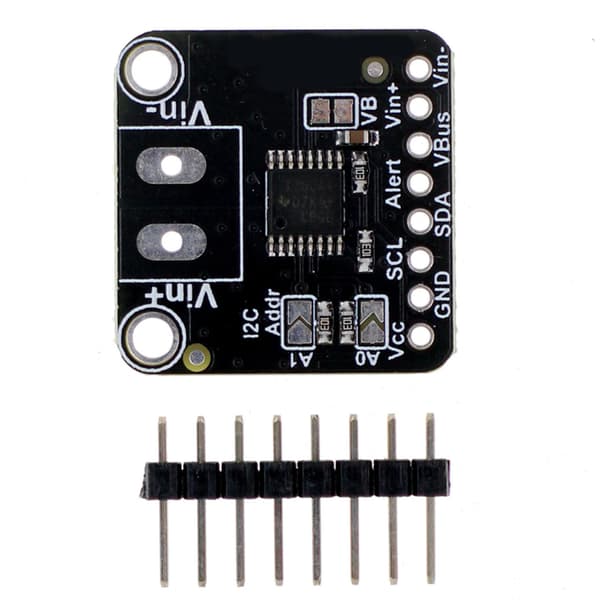

För flexibel konfiguration tillåter inställningen för hög sida noggranna bussspänningsmätningar och effektberäkningar. I lågsideskonfigurationen måste du klippa av bygeln som ansluter V+ och VBUS, och ansluta VBUS-stiftet till spänningsbussen.

Specifikation:

Artikeltyp: Spänningsströmsensor

Mätspänning: DC36V Maximalt

Testström: 15A Maximalt

Integrerat testmotstånd: 2mΩ (0.002Ω)

0.1% Spänningsmätning vid shuntmotståndets ändar: Intern 16-bitars ADC, Upplösning: 1.5mA

Paketlista:

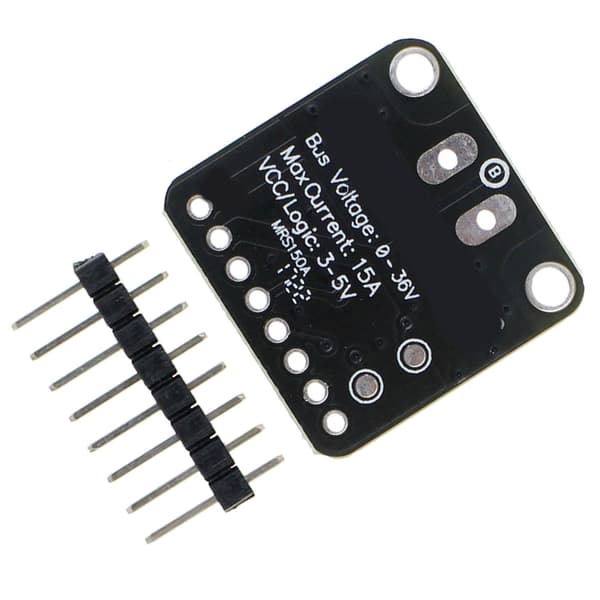

1 x Strömsensor

1 x Stiftlist
