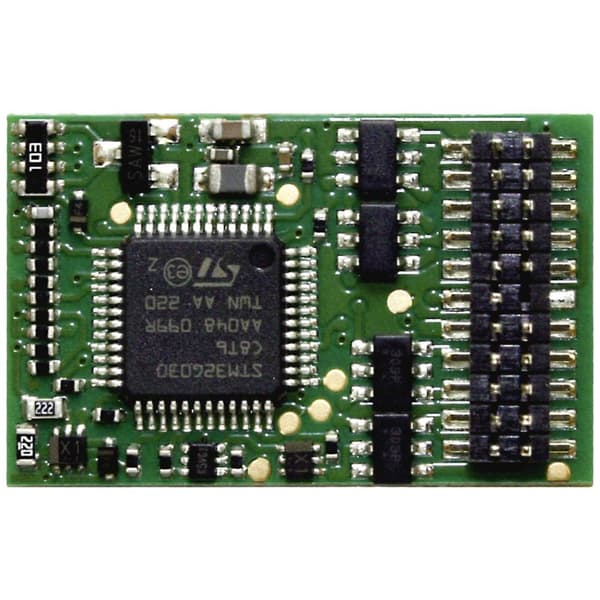

TAMS Elektronik 41-04433-01 LD-G-43, PluX22 Lokdekoder Komponent, med kontakt

Digital drift i Motorola-format: Upp till 255 adresser 14 eller 27 körlägen Funktionsknappar F0 till F8 (F5 till F8 via andra adress) Programmering: Register Digital drift i DCC-format: 127 basadresser eller 10.239 utökade adresser 14, 28 eller 128 körlägen Funktionsknappar F0 till F28 Programmering: Konfigurationsvariabel (Direct Programming på programmeringsspåret, DCC-konform) eller POM (programing on main = huvudspår-programmering) Analog drift Lik- eller växelström Automatisk analogavkänning Anpassning till olika motortyper och typer av lok: Inställning av lastregleringsparametrar (kp, KI, KD) Förstärkarfaktor Definition av en linjär (i förekommande fall vikta) hastighetskurva genom inställning av start-, mitt- och maxhastighet I 27-/28-körstegsläge: Individuell tilldelning av en motorspänning till varje körläge Växelgång Minska hastigheten i alla körlägen med ca 50 % Växla till växelgången med en funktionsknapp Start- och bromsfördröjning: Kan ställas in separat från varandra Slås på och stängs av med en funktionsknapp Automatisk drift Automatisk bromsning vid behov av en osymmetrisk spårspänning (ABC-förfarande) Pendelautomatik (via ABC-teknik) Hastighetsberoende på till- och frånkoppling. Exempel på användning: På och av helljus eller förarhyttsbelysning. Rangerfunktion genom tilldelning av växlingsläge och växlingslok till samma funktionsknapp Avppelautomatik Konstant bromssträcka In- och urkoppling av utgångar genom kopplingsingångarna Automatisk inloggning via DCC-A. Funktionsutgångar Tilldelning av funktioner till utgångarna med Function Mapping enligt NFR-227. Varje funktion (F0 till F28, vardera för framåt- och bakåtkörning) kan tilldelas en eller flera utgångar. Dessutom är det möjligt att tilldela funktionerna en annan funktion än AV-brytaren. Anslutning av utgångar till funktionsknapparna: Fritt valbart Effekter av funktionsutgångar: Färdriktningsberoende koppling Växelljus: Vid växling till rangering tänds samtidigt växellok-signalerna och signalerna för normal drift stängs av. Inverterad omkoppling: Vid läge on slås den tillordnade utgången av-, vid läge off på. Blinkar: Genom tilldelning av blinkfunktion till 2 utgångar och funktionen inverterad växling till en av de båda utgångarna skapas en växelblinkljus. Blinkfrekvensen ställs in separat för varje utgång. Kickning: Funktionsutgångarna kan ställas in så att de först får full spänning i högst ca 12,5 sekunder och sedan stängs av. Användningsexempel: För vissa typer av elektriska kopplingar krävs full spänning för frånkoppling. För att skona kopplingarna måste spänningen sedan stängas av. Dimmer: För att minska spänningen vid utgången. Exempel på användning: Lampan för analog drift för äldre fordon kan dimmas och behöver inte bytas ut efter installationen av dekodern. Successiv upp- och neddimring: För gradvis höjning respektive sänkning Reducering av spänning vid utgången:
