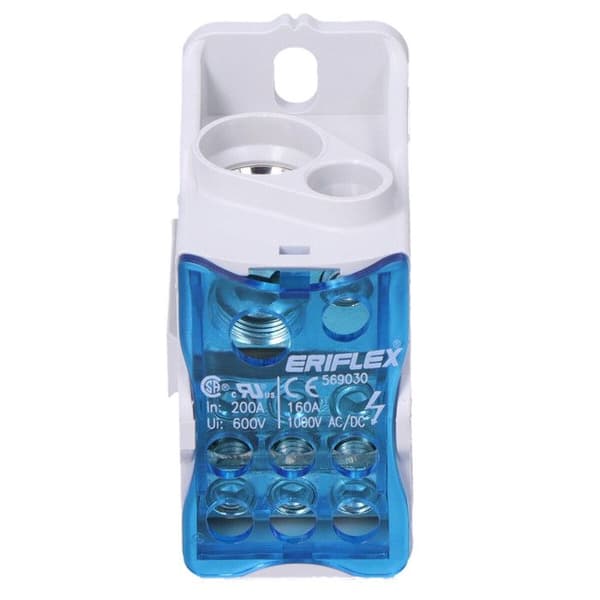

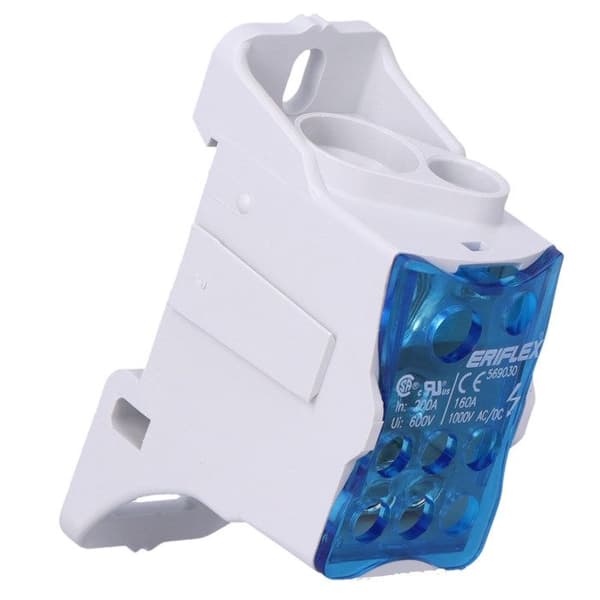

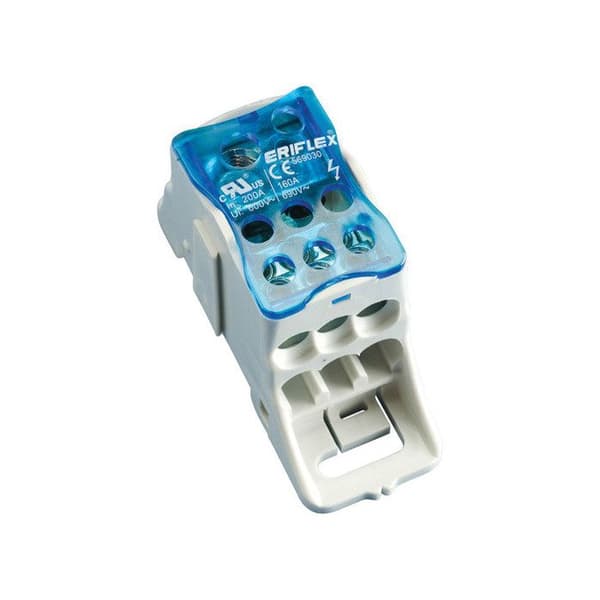

Blocket av tennat koppar möjliggör direktanslutning av koppar- eller aluminiumledare. Locket är avtagbart och har gångjärn. Detta modulära block kopplas enkelt samman för att skapa flerpoliga block. Det skyddande locket är transparent. Det monteras enkelt på en DIN-skena eller fästs på en panel med skruvar. I enlighet med RoHS-direktivet. Halogenfritt material. Självsläckande: UL94V-0. I enlighet med standarden EN 45545. Klassificering HL3 för sektion R23 och HL2 för sektion R22. Symbol: UDJ-160A Artikelnummer: 569030 Antal poler: 1 Material: Termoplast, tennat koppar Maximalt nominellt ström, IEC: 160 A Maximalt nominellt ström, UL/CSA: 200 A Nominell kortvarig strömkapacitet (Icw) 1 s: 11,8 kA Kortslutningsströmstopp (Ipk): 30 kA Maximalt driftspänning, IEC (Ui): 1 000 V Maximalt driftspänning, UL (Vin): 600 V Nominell konditionell kortslutningsström (Icc): 15 kA Nominell kortslutningsström (SCCR): 100 kA Antal anslutningar på linjesidan: 1 Storlek på tvinnad ledare på linjesidan: 10 - 70 mm2 Storlek på AWG-ledare på linjesidan: 8 – 3/0 Antal anslutningar: 7 Storlek på flertvinnad ledare nedströms: (1) 6 - 16 mm2; (6) 2,5 - 16 mm2 Storlek på flertvinnad ledare nedströms - i ändkopplingar: (1) 6 - 16 mm2; (4) 2,5 - 16 mm2 Storlek på AWG-ledare nedströms: (1) #14 - #2 flertvinnad eller #14 - #10 massiv; (6) #14 - #4 Djup: 46 mm Höjd: 77 mm Bredd: 29 mm Enhetsvikt: 0,15 kg Flamskyddad: UL® 94V-0 I enlighet med standard: IEC® 60947-7-1 Montagemetod: DIN-skena, metallplåt Anslutningstyp: skruv
