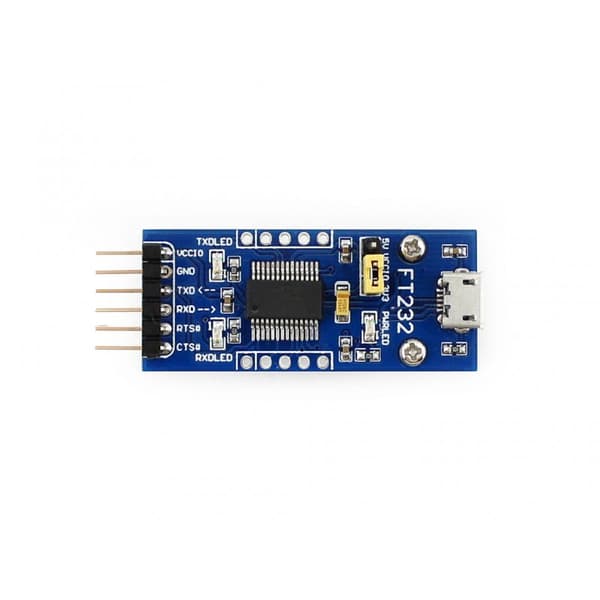

USB till UART-adapter, så att du kan ansluta en mikrokontroller till en dator med hjälp av en USB-port. Adaptern använder det ursprungliga FTDI FT232RL-chipet, vilket garanterar problemfri drift med nya Windows-system.

Specifikation

Originalt FT232RL-chip

System som stöds: Mac, Linux, Android, WinCE, Windows 7/8/8.1/10...

Strömförsörjningslägen: 5V utgång, 3.3V utgång, strömförsörjning från ett externt system (3.3V-5V) 3 lysdioder: TXD LED, RXD LED, POWER LED

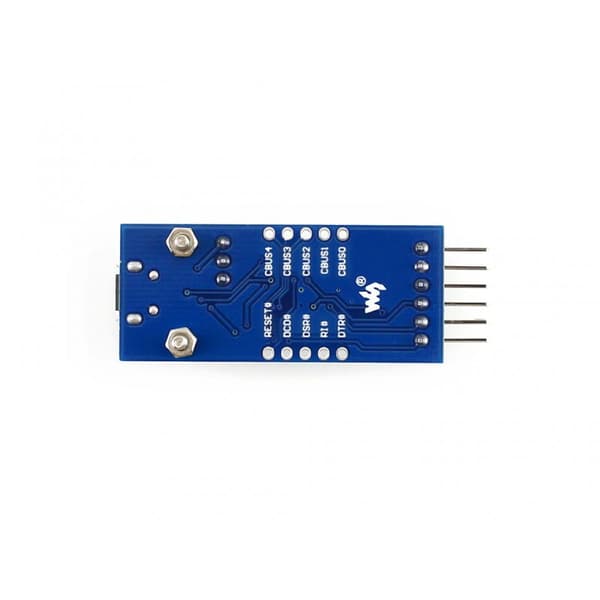

Kablar: TXD, RXD, RTS#, CTS#: anslutna till guldstift De återstående kablarna till FT232RL-chipet finns tillgängliga på lödplattor, löd bara fast guldstiften

Användning:
• Vid arbetar med en MCU: VCCIO ↔ 3,3V eller 5V utgång (modulen strömförsörjs från USB, den inbyggda jumpern ska kortslutas till 3,3V eller 5V) GND ↔ GND
• TXD ↔ MCU.RX (signalriktning: MCU.RX << FT232 << PC.TX) RXD ↔ MCU.TX (signalriktning: MCU.TX >> FT232 >> PC.RX)
• RTS ↔ MCU.CTS (signalriktning: MCU.CTS << FT232 << PC.RTS) CTS ↔ MCU.RTS (signalriktning: MCU.RTS >> FT232 >> PC.CTS

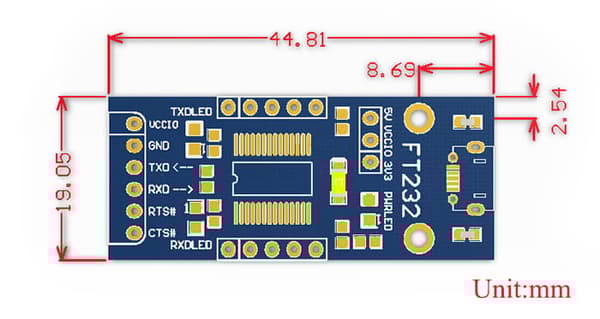

• Mått

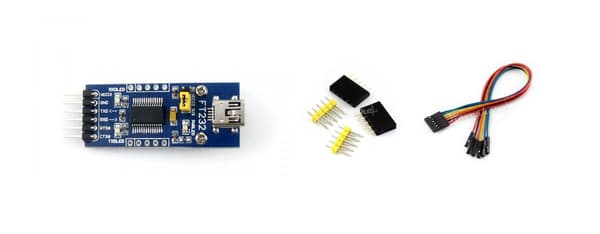

Satsen innehåller:
• USB UART-kort mikroadapter× 1
• (Guldstiftslister hona, hane × 1
• Anslutningskablar

Wiki:

FT232_USB_UART_Board_(mikro)
