Denna produkt är ett elektroniskt DIY-kit designat för att skapa en vattenflödande ljuseffekt. Den är byggd kring en självsvängande multivibratorkrets och en decimalräknare, vilket ger en klassisk sekventiell LED-belysningsupplevelse. Satsen är idealisk för att lära sig om oscillatorkretsar och räknarfunktioner.

Satsen består huvudsakligen av en klockgenereringskrets och en decimalräknarkrets. Kärnan i den självsvängande multivibratorn är NE555 timer-IC:n. Strömförsörjningen laddar kondensator C1 genom motstånden R2, R3 och R4. När C1 börjar laddas, förblir stift 2 på NE555 på en låg nivå, vilket håller utgångsstift 3 högt. När C1 har laddats till två tredjedelar av matningsspänningen via R2, R3 och R4, övergår utgången vid stift 3 från hög till låg. Vid denna punkt slås NE555:s interna urladdningstransistor på, och kondensator C1 laddas ur genom R4, R3 och stift 7 tills spänningen över C1 sjunker under en tredjedel av matningsspänningen. Sedan återgår stift 3 till en hög nivå, och C1 laddas igen. Denna laddnings- och urladdningscykel skapar en kontinuerlig oscillation.

Laddningstiden beräknas som 0,695 gånger summan av R2, R3 och R4 multiplicerat med C1. Urladdningstiden är 0,695 gånger summan av R4 och R3 multiplicerat med C1. Genom att justera motstånd R4 kan du styra oscillatorens utgångsfrekvens. Denna justering ändrar också flödeshastigheten för LED-lamporna, vilket gör att du kan anpassa den visuella effekten.

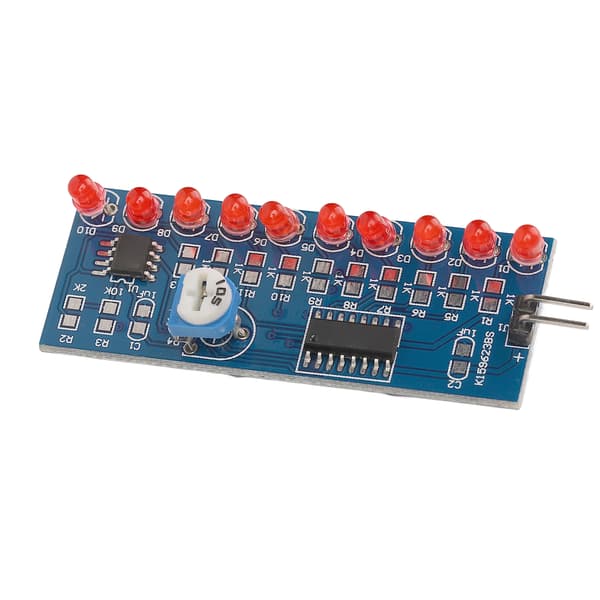

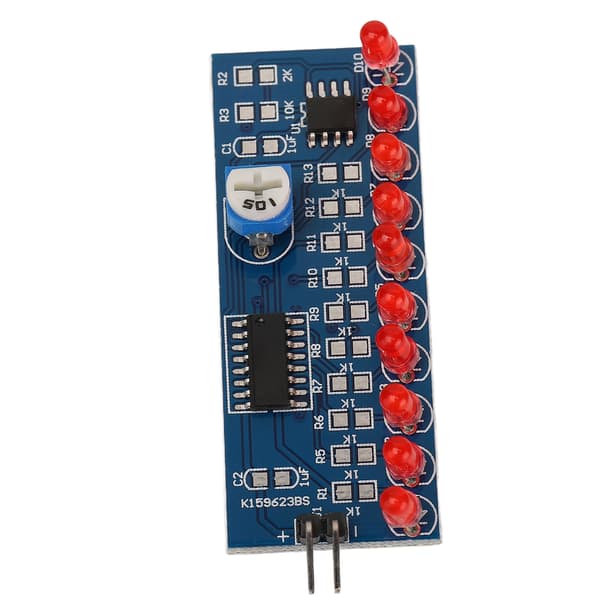

Klockoscillationssignalen från NE555 matas kontinuerligt till stift 14 på CD4017 räknar-IC:n. Tio lysdioder är anslutna till CD4017:s tio utgångsterminaler. När klocksignalen driver CD4017, går dess utgångar högt i sekvens, vilket får lysdioderna D1 till D10 att tändas en efter en. Detta producerar den vattenflödande ljuseffekten.

Specifikation:

Artikeltyp: Vattenflödande ljus

Strömförsörjningsspänning: 2,5-14,5V

PCB-storlek: Ca. 54 x 21 mm / 2,13 x 0,83 tum

PCB-tjocklek: Ca. 1,6 mm / 0,06 tum

Paketlista:

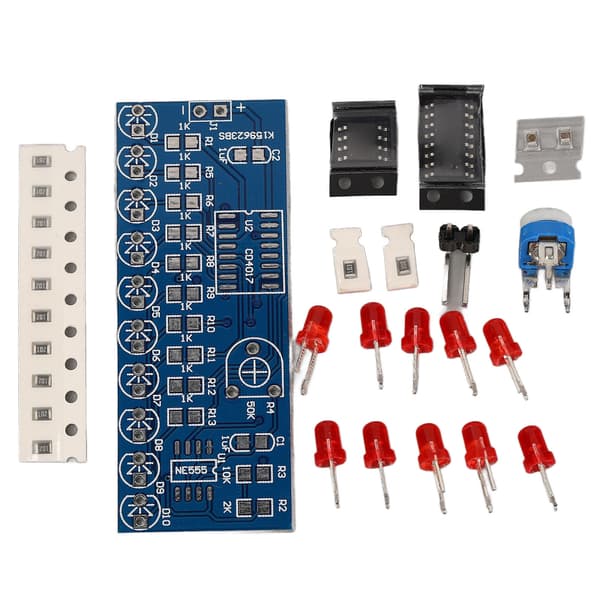

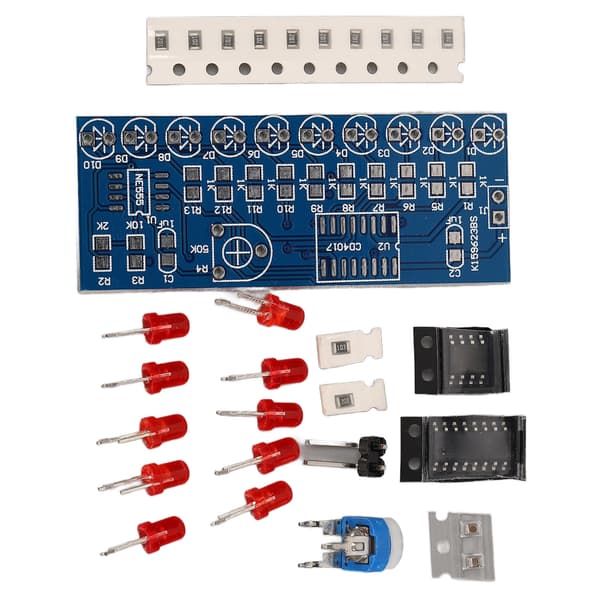

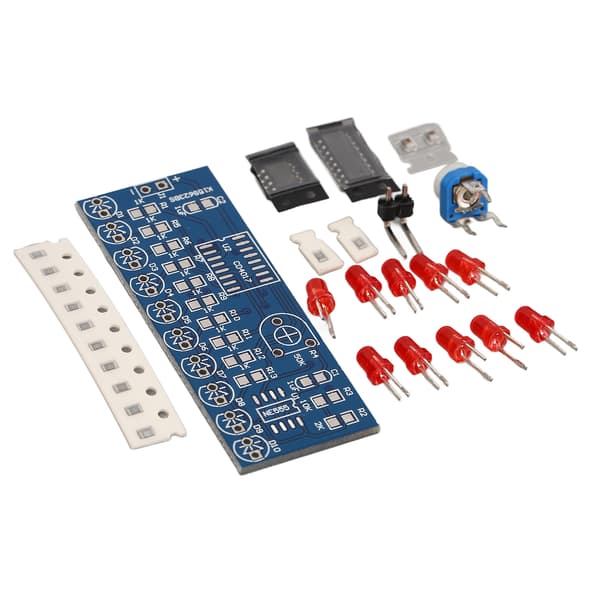

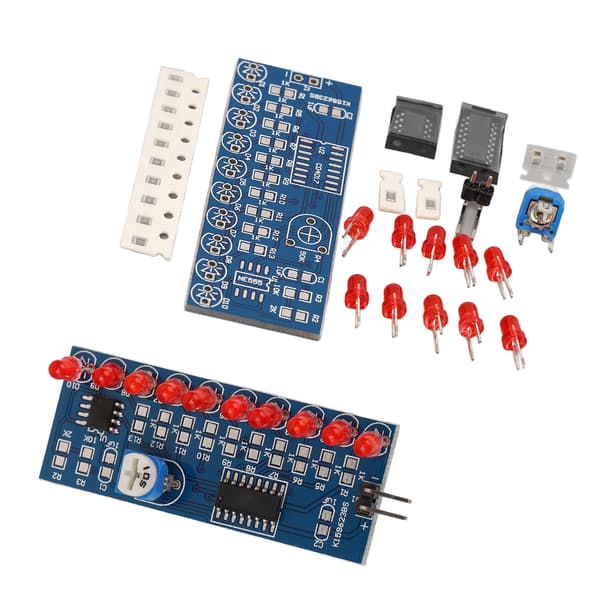

1 x Vattenflödande ljussats (19 st)

Detta paket innehåller alla nödvändiga komponenter för montering. Satsen innehåller totalt 19 delar, inklusive PCB, NE555 IC, CD4017 IC, motstånd, kondensatorer, lysdioder och andra nödvändiga delar. Måtten och specifikationerna anges ovan för att säkerställa korrekt installation. PCB:n mäter cirka 54 gånger 21 millimeter, med en tjocklek på cirka 1,6 millimeter, vilket gör den kompakt och lämplig för olika projekt. Driftspänningsområdet är från 2,5V till 14,5V, vilket erbjuder flexibilitet vid val av strömkälla.
