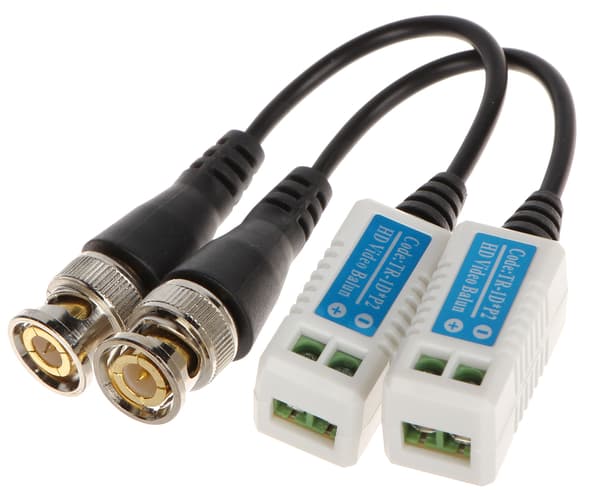

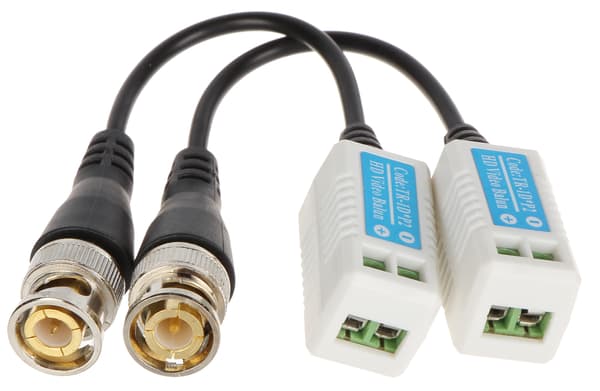

TR-1D*P2 videotransformator

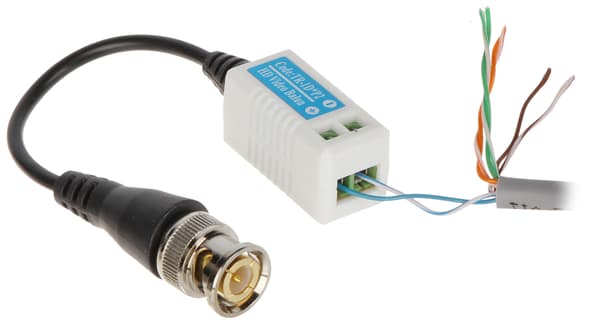

TR-1D*P2 är utformad för att överföra videosignaler via partvinnad kabel. Enheten matchar impedansen hos en 75Ω koaxialkabel med impedansen hos en balanserad kabel, vilket säkerställer videosignalöverföring upp till 400 m (kategori 5 partvinnad kabel) och eliminerar asymmetriska störningar. Säkerställ att (+) och (-) terminalerna är korrekt anslutna. Omvänd anslutning kommer att resultera i bildförvrängning.

• I paketet: 2 st. Priset är per paket
• Standard: AHD - 8Mpx4K UHD, HD-CVI - 8Mpx4K UHD, HD-TVI - 8Mpx4K UHD, cvbs-PAL, ntsc
• Enhetstyp: Passiv
• Antal kanaler: 1
• Videoräckvidd: 250 m @720p - UTP kat. 5e, 150 m @1080p - UTP kat. 5e, 400 m @cvbs-PAL/NTSC - UTP kat. 5e
• I/O-spänning 75Ω (cvbs): 1Vpp

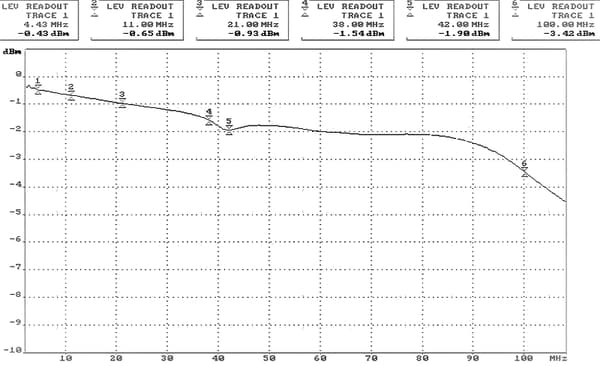

• Dämpning: 4,43 MHz @ 0,43dB, 11 MHz @ 0,65dB, 21 MHz @ 0,93dB, 38 MHz @ 1,54dB, 42 MHz @ 1,90dB, 67,5 MHz @ 2,10dB
• cmrr (dB @ 5MHz): 60dB
• Impedans för koaxialkontakt: 75 Ω
• Impedans för symmetrisk kontakt: 100 Ω
• Typ av koaxialkontakt: BNC-kontakt på 0,09 m kabel
• Symmetrisk kontakttyp: Kabelterminaler
• Driftstemperatur: -10 °C ... 55 °C
• Tillåten relativ omgivningsfuktighet: < 95 %
• Vikt: 0,018 kg

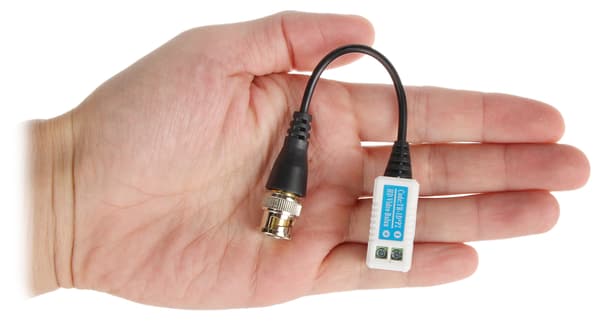

• Mått: 16 x 15 x 43 mm
• Garanti: Livstidsgaranti
