Motståndskomponenter

4 031 produkter

Hos CDON hittar du motstånd i många värden och varianter för att anpassa spänning och ström i elektroniska kretsar. Välj fasta, justerbara eller speciella modeller för olika tillämpningar. Små detaljer kan ge stor skillnad för att systemet ska fungera stabilt och säkert. CDON gör det enkelt att komplettera med rätt motstånd till ditt projekt.

Sida 28 av 84

Motstånd – kontrollera ström och spänning i kretsar

Ett motstånd (resistor) är den mest grundläggande passiva elektronikkomponenten och begränsar strömflödet i en krets. Resistansen mäts i ohm (Ω). Resistorer används för att sätta arbetspunkt för transistorer, begränsa ström till LEDs, skapa spänningsdelare och termineringsimpedanser.

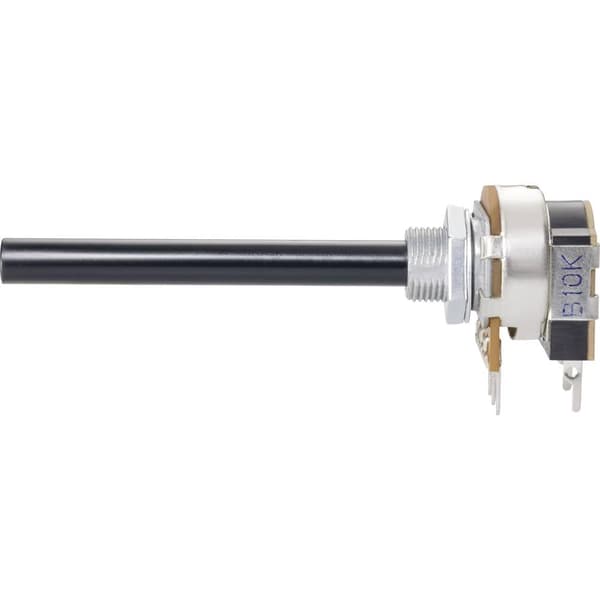

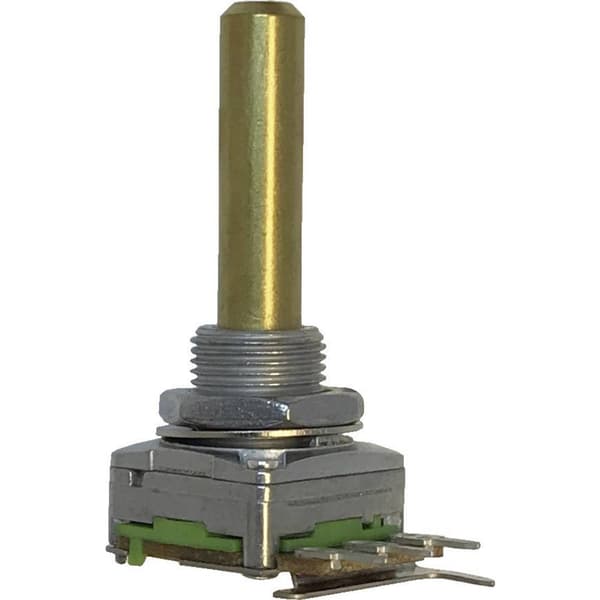

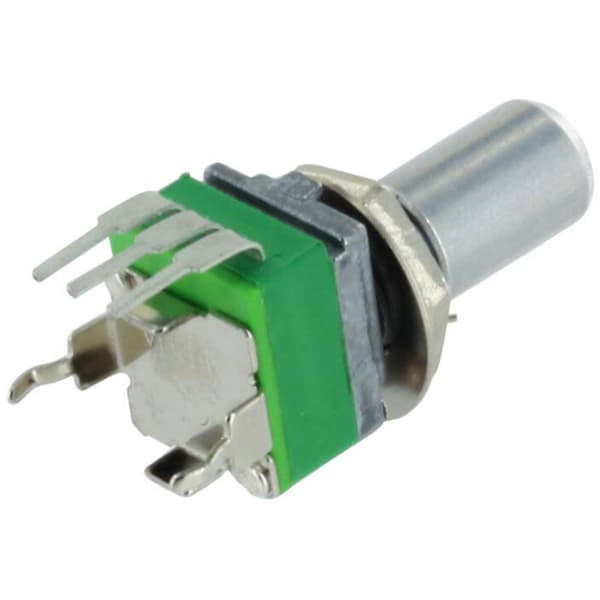

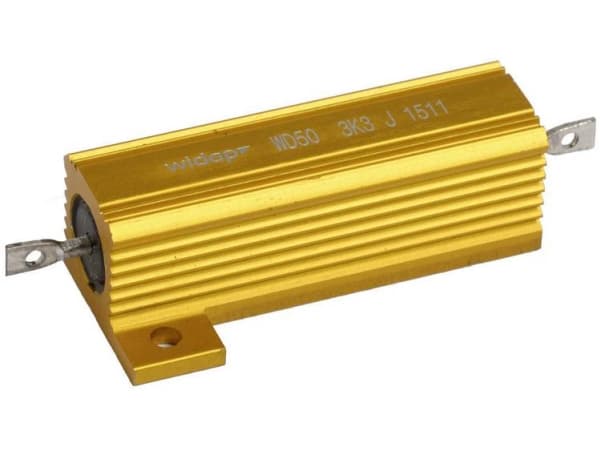

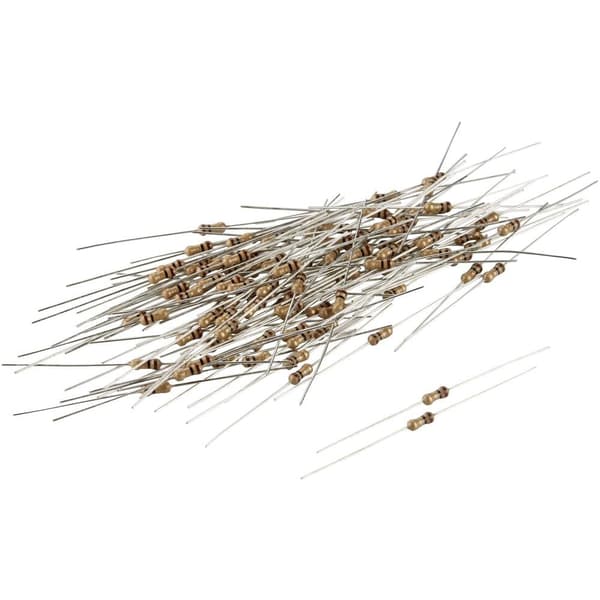

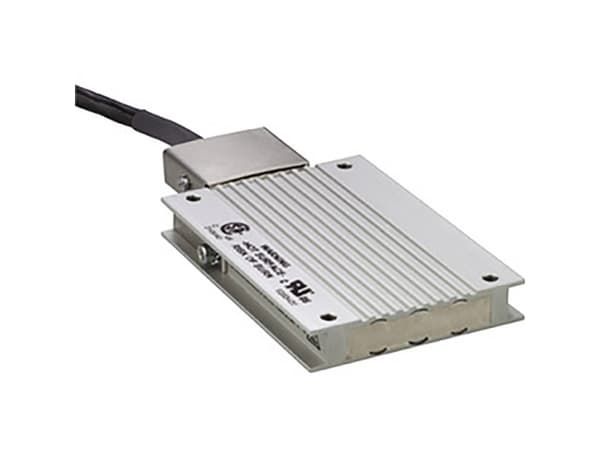

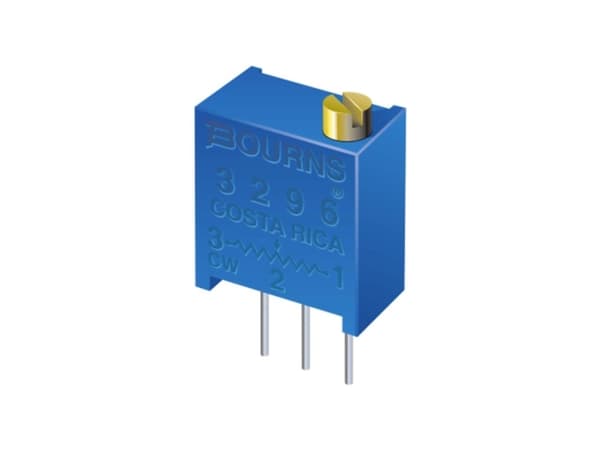

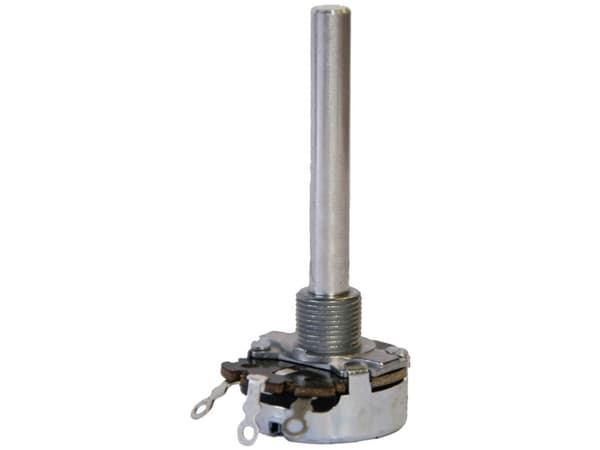

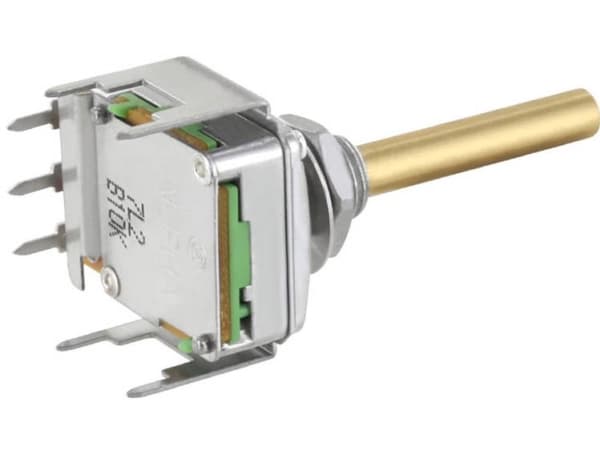

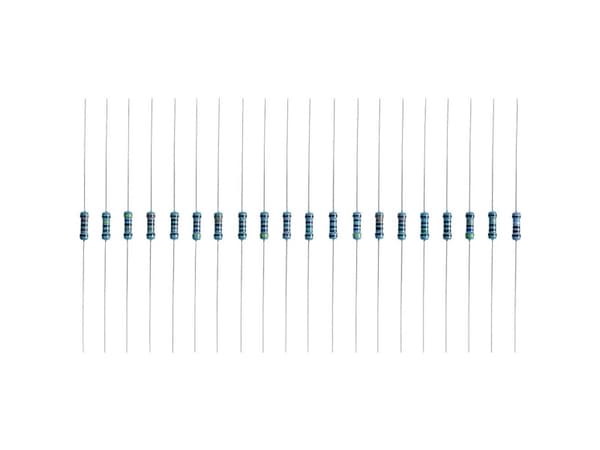

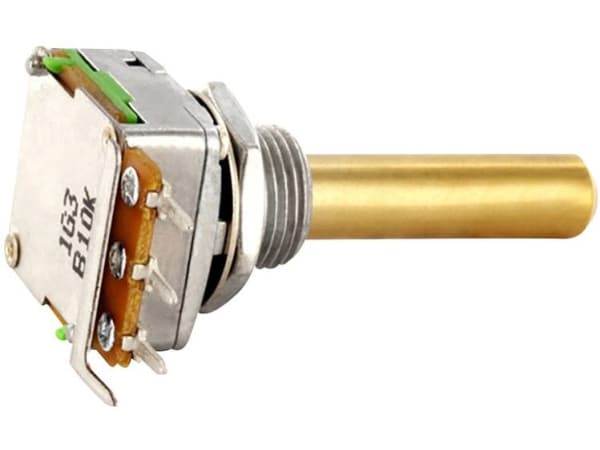

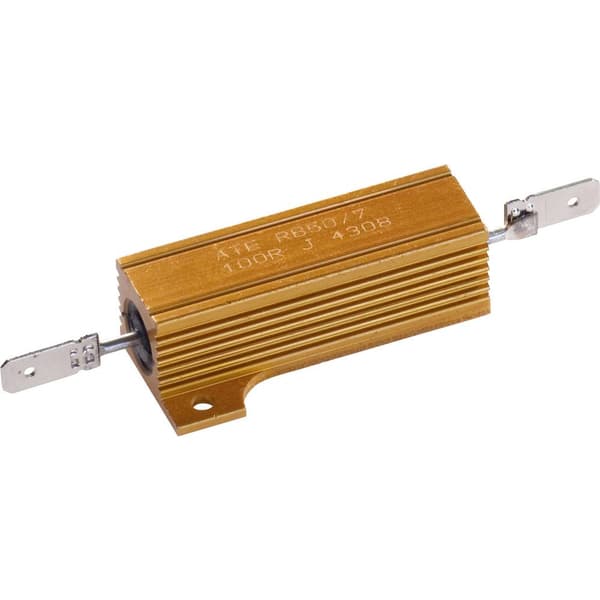

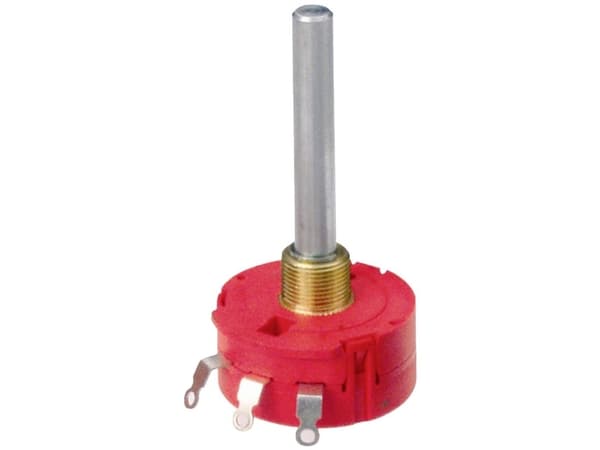

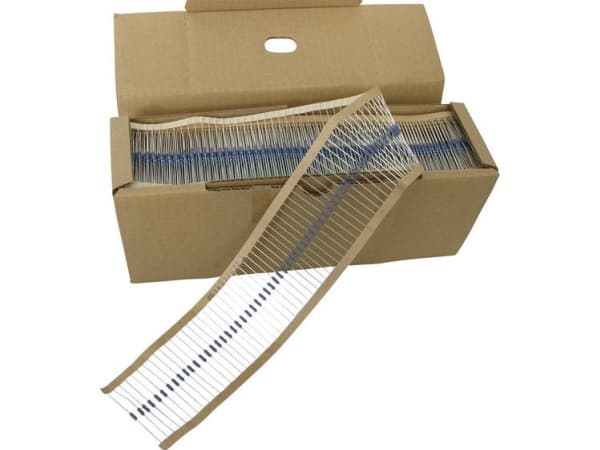

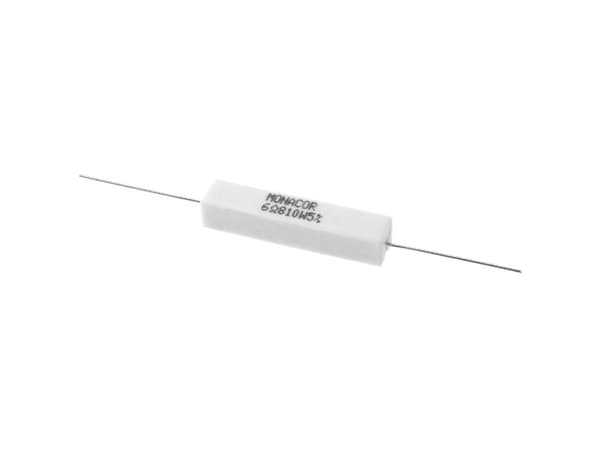

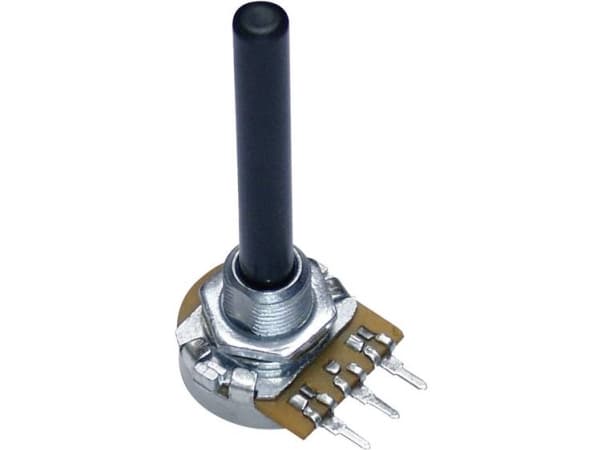

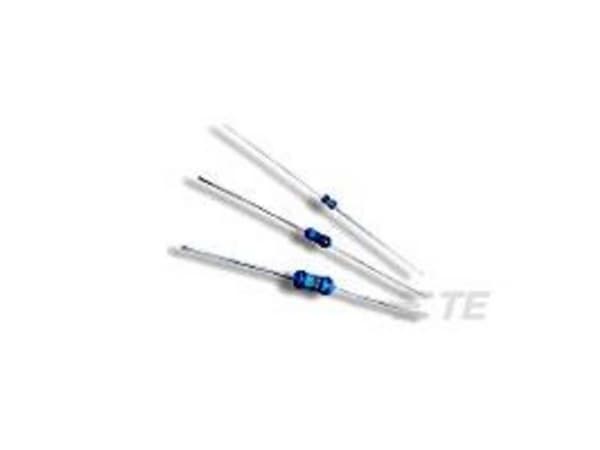

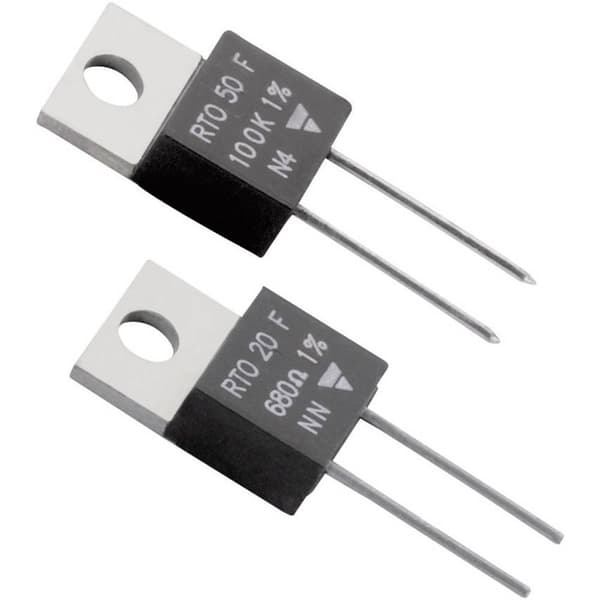

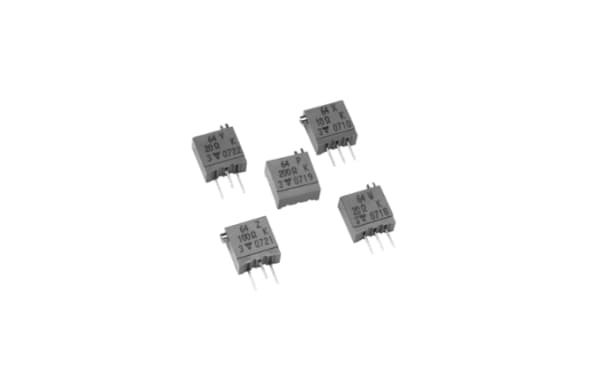

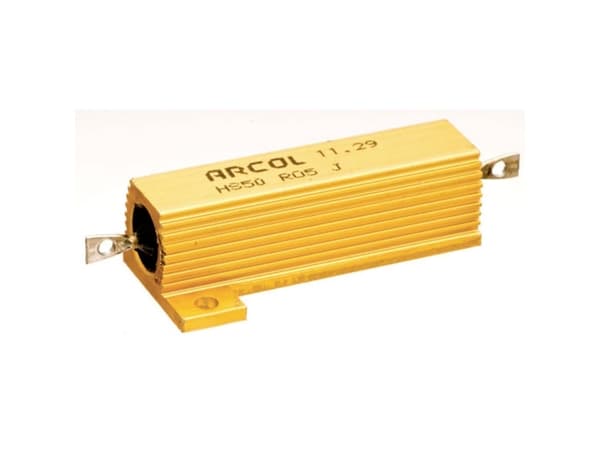

Metalfilmresistorer ger hög precision (1% tolerans) och lågt brus. Kolfilmresistorer är billigare standardval. SMD-resistorer (0402, 0603, 0805, 1206) dominerar modern PCB-tillverkning. Effektresistorer tål höga effekter för kraftelektronik. Potentiometrar och trimmare är justerbara resistorer.

Köp motstånd och resistorer online hos CDON.

Köptips för Motstånd

Hos CDON hittar du motstånd i ett brett sortiment från ledande tillverkare som Texas Instruments, STMicroelectronics, NXP, Infineon och Microchip. Kontrollera alltid specifikationer som spänning, ström, temperaturområde och pakettyp för att säkerställa kompatibilitet med din krets och tillämpning.

Välj rätt komponenter för ditt projekt baserat på tekniska krav och budget. Datasheet (produktbeskrivning) ger all nödvändig information om elektriska egenskaper, pin-konfiguration och rekommenderade driftförhållanden. Hos CDON handlar du tryggt online med snabb leverans och enkel retur.

Köptips för Motstånd

Hos CDON hittar du motstånd i ett brett sortiment från ledande tillverkare som Texas Instruments, STMicroelectronics, NXP, Infineon och Microchip. Kontrollera alltid specifikationer som spänning, ström, temperaturområde och pakettyp för att säkerställa kompatibilitet med din krets och tillämpning.

Välj rätt komponenter för ditt projekt baserat på tekniska krav och budget. Datasheet (produktbeskrivning) ger all nödvändig information om elektriska egenskaper, pin-konfiguration och rekommenderade driftförhållanden. Hos CDON handlar du tryggt online med snabb leverans och enkel retur.

Köptips för Motstånd

Hos CDON hittar du motstånd i ett brett sortiment från ledande tillverkare som Texas Instruments, STMicroelectronics, NXP, Infineon och Microchip. Kontrollera alltid specifikationer som spänning, ström, temperaturområde och pakettyp för att säkerställa kompatibilitet med din krets och tillämpning.

Välj rätt komponenter för ditt projekt baserat på tekniska krav och budget. Datasheet (produktbeskrivning) ger all nödvändig information om elektriska egenskaper, pin-konfiguration och rekommenderade driftförhållanden. Hos CDON handlar du tryggt online med snabb leverans och enkel retur.

Utforska hela sortimentet av kretskort & kretskomponenter hos CDON.

Vanliga frågor

Ohms lag: V = I × R, vilket ger R = V / I. Exempel: du vill begränsa strömmen till 50mA i en 12V-krets: R = 12 / 0.050 = 240Ω. Välj närmaste standardvärde i E24-serien (240Ω) eller E12-serien (270Ω). Effektdissipation: P = V × I = 12 × 0.050 = 0.6W – välj ett motstånd med minst 1W märkning för god marginal.

E12 och E24 är standardiserade serier av motstånds- och kondensatorvärden. E12 har 12 värden per dekad (1.0, 1.2, 1.5, 1.8, 2.2, 2.7, 3.3, 3.9, 4.7, 5.6, 6.8, 8.2) med 10% tolerans. E24 har 24 värden med 5% tolerans och ger finare upplösning. E96-serien (96 värden, 1% tolerans) används för precisionsapplikationer.

4-bands: de första 2 banderna är siffror, 3e bandet är multiplikator (10^n), 4e bandet är tolerans (guld=5%, silver=10%). Exempel: brun-svart-röd-guld = 1-0-×100 = 1000Ω ±5% = 1kΩ. Minnesmärke för färger 0-9: 'Bra Röd Röd Ger Blå Violett Grå Silver Guld' (Svart-Brun-Röd-Orange-Gul-Grön-Blå-Violett-Grå-Vit).
