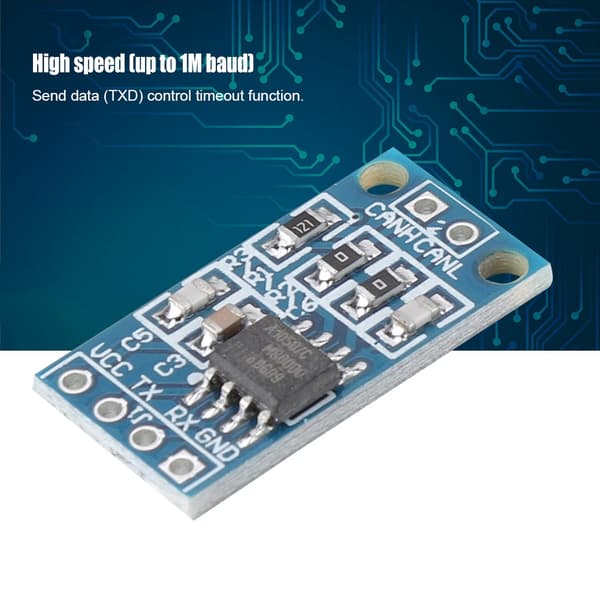

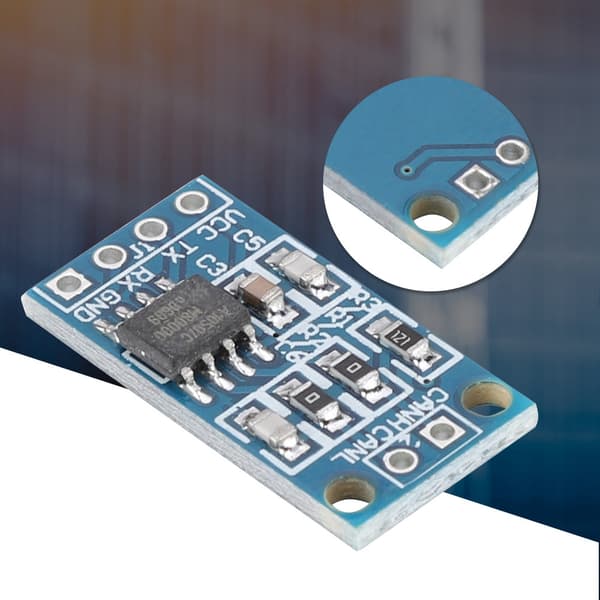

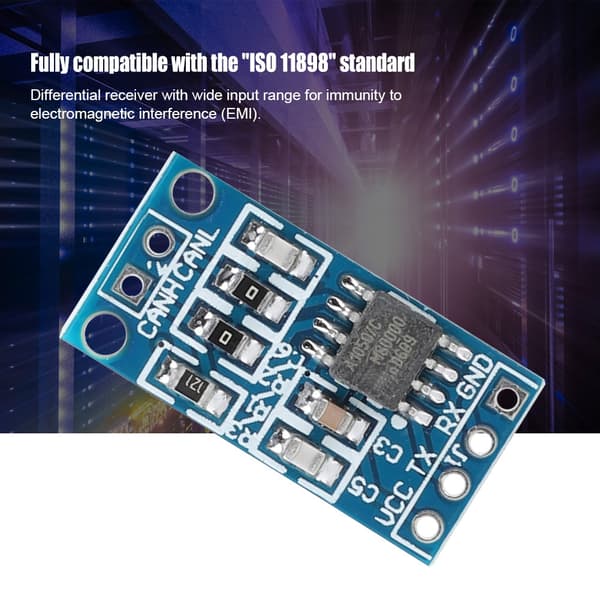

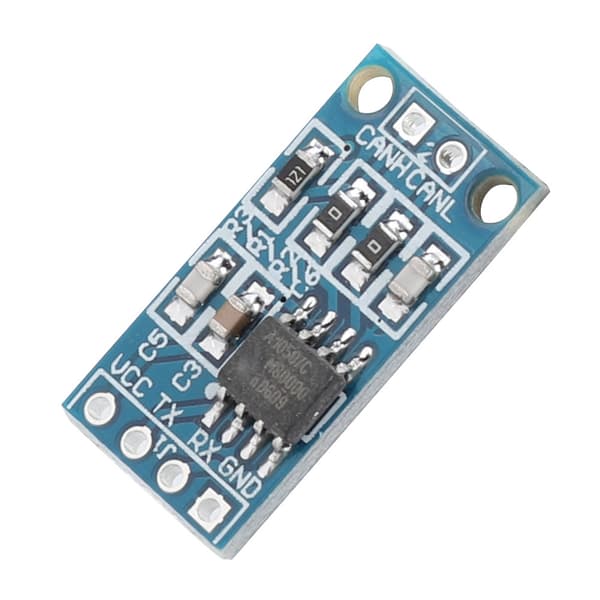

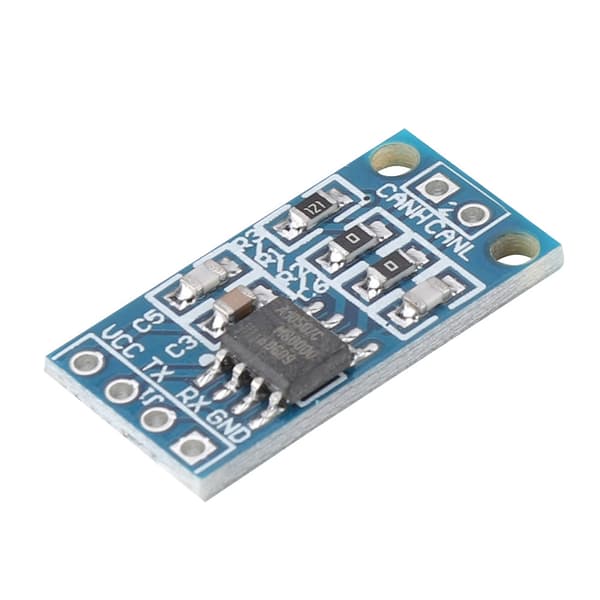

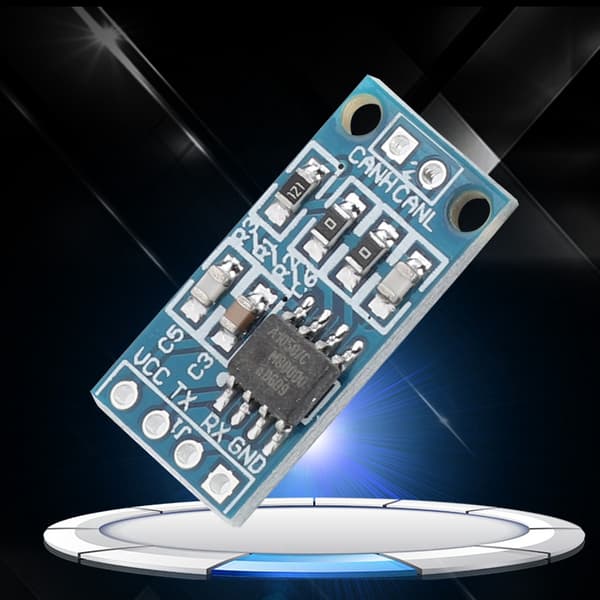

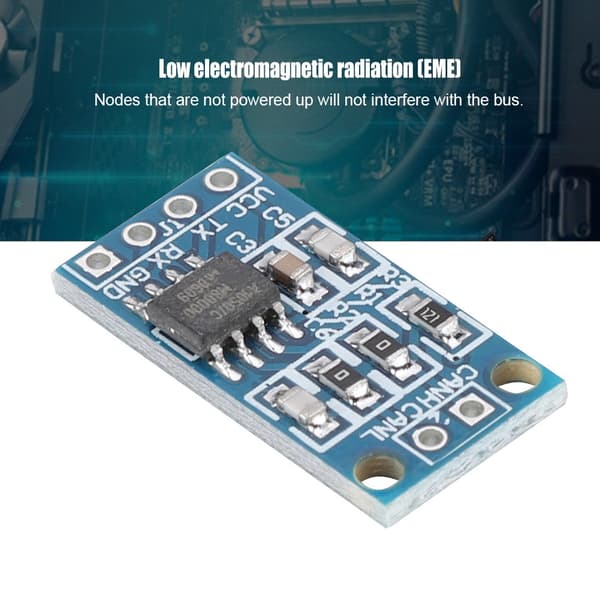

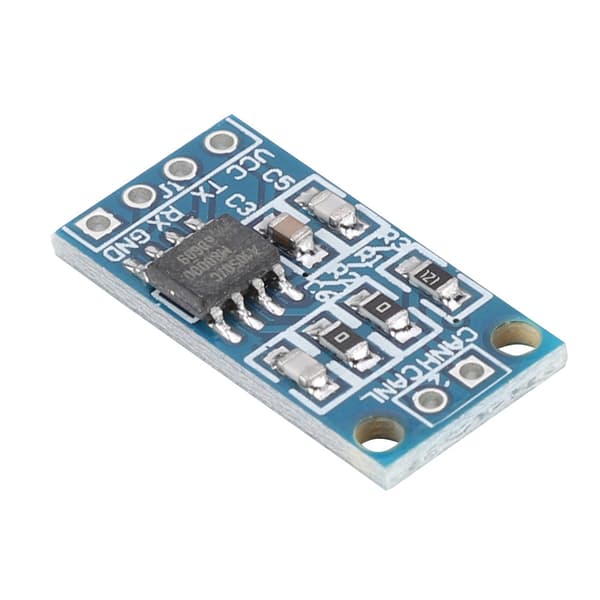

Välkommen till vår butik! TJA1050 är en höghastighets CAN-transceiver som fungerar som gränssnitt mellan en CAN-protokollkontroller (Controller Area Network) och den fysiska bussen. Den är efterföljaren till PCA82C250 och erbjuder förbättrad prestanda, inklusive minimerade elektromagnetiska emissioner tack vare idealiskt matchade CANH- och CANL-stift, och förbättrad funktion när noder inte är strömförsörjda. Denna modul är helt kompatibel med ISO 11898-standarden och stöder datahastigheter upp till 1M baud.

Funktioner:

1. Helt kompatibel med ISO 11898-standarden.

2. Hög hastighet upp till 1M baud.

3. Låg elektromagnetisk strålning (EME).

4. Differentialmottagare med brett ingångsområde för immunitet mot elektromagnetisk störning (EMI).

5. Noder som inte är strömförsörjda kommer inte att störa bussen.

6. Timeout-funktion för sändningsdata (TXD) kontroll.

7. Tyst läge när sändning är inaktiverad.

8. Skyddar automatiskt bussstift under transienter.

9. Ingångssteg kompatibelt med 3.3V-enheter.

10. Termiskt skydd.

11. Kortslutningsskydd för ström och jord.

12. Kan ansluta minst 110 noder.

Specifikation:

Paketstorlek: cirka 22 x 11.5 x 3 cm / 8.66 x 4.53 x 1.18 tum.

Detaljerade elektriska specifikationer:

- VCC (Strömförsörjning): Minimum 4.75 V, Maximum 5.25 V, Enhet V.

- VCANH (DC-spänning för stift CANH): Minimum -27 V, Maximum +40 V, Enhet V. Villkor: 0 VCC 5.25 V, ingen tidsgräns.

- VCANL (DC-spänning för stift CANL): Minimum -27 V, Maximum +40 V, Enhet V. Villkor: 0 VCC 5.25 V, ingen tidsgräns.

- Vi(dif)(bus) (Differential bussingångsspänning): Minimum 1.5 V, Maximum 3 V, Enhet V. Villkor: kontroll.

- tPD(TXD-RXD) (TXD till RXD fördröjningstid): Maximum 250 ns, Enhet ns. Villkor: VS = 0 V, se figur 7.

- Tamb (Omgivningstemperatur): Minimum -40 grader Celsius, Maximum +125 grader Celsius, Enhet grader Celsius.

Paketlista:

1 * Modul.
