Vinkelkoppling med mutter

Vinkelkoppling med honaBSP-gänga. Böjen har en rörlig mutter i ena änden och en utvändig gänga i den andra. Den används ofta i hydrauliska system inom jordbruk, trädgårdsodling, skogsbruk, byggbranschen och brett definierad industri. Kopplingen är utformad för att ansluta två ledningar.

Vad är den justerbara AB BSP 1/4”-böjen?

AB BSP 1/4”-böjen är en L-formad hydraulisk komponent som gör att du kan ändra mediets flödesriktning i 90 graders vinkel. Tack vare standard BSP-gängan (British Standard Pipe) används den ofta i hydrauliska och pneumatiska system. Tillverkad av högkvalitativt galvaniserat stål säkerställer den hållbarhet och motståndskraft mot korrosion och höga tryck. Konstruktion och tekniska specifikationer för honböjen: AB BSP 1/4"-böjen består av två huvudgängade ändar (en invändig gänga, en utvändig gänga), vilket möjliggör snabb och tät anslutning av systemelement. De viktigaste designfunktionerna inkluderar: 90° vinkel – låter dig ändra flödesriktningen för vätska eller gas. 1/4" BSP-gängor – gängstandard som används i hydrauliska och pneumatiska system, vilket säkerställer kompatibilitet med andra systemkomponenter. Material: galvaniserat stål – garanterar motståndskraft mot högt tryck, mekanisk skada och korrosion. Precisionsbearbetning – säkerställer täta anslutningar och eliminerar läckor.

Var används AB-böjar?

Denna böj används ofta inom många industrier, inklusive: Krafthydraulik – i hydrauliska system för bygg-, jordbruks- och industrimaskiner. Pneumatik – i tryckluftssystem, pneumatiska styrsystem. Vatteninstallationer – i vattenförsörjningssystem inom industri och bygg. Kylsystem – i ledningar som transporterar kylvätskor. Petrokemisk och kemisk industri – i kemiska överföringssystem som är resistenta mot galvaniserat stål.

Tekniska data:

• Gänga på ena sidan: 1/4" tum BSP utvändig
• Gänga på andra sidan: 1/4" tum BSP invändig
• Kontyp: 60 grader - standard för BSP-gängor
• Vätsketyp: hydraulolja
• Material: Stålautomatik, galvaniserat.
• Alternativ beteckning: XEW 1/4" böj

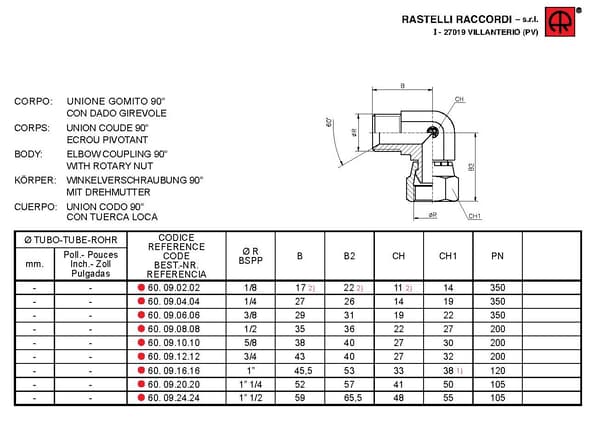

• Rastelli-Raccordi-beteckning: 60.09.04.04
• Alternativ beteckning: Vinkelkoppling Typ: 60.09

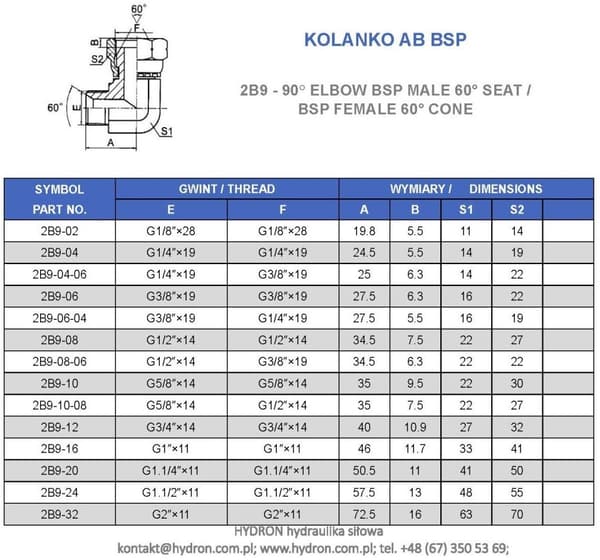

• Böjsymbol: 2B9-04
• Gjuten beteckning: 306402
• Parker-beteckning: 4C6MK4S
• Vitillo-beteckning: LMG04FGG04
• Engelskt namn: Böjadapter med svivelmutter - gänga BSP parallell

Illustrativt foto, på grund av den olika tekniska processen kan kontakten levereras i en annan visuell version.
