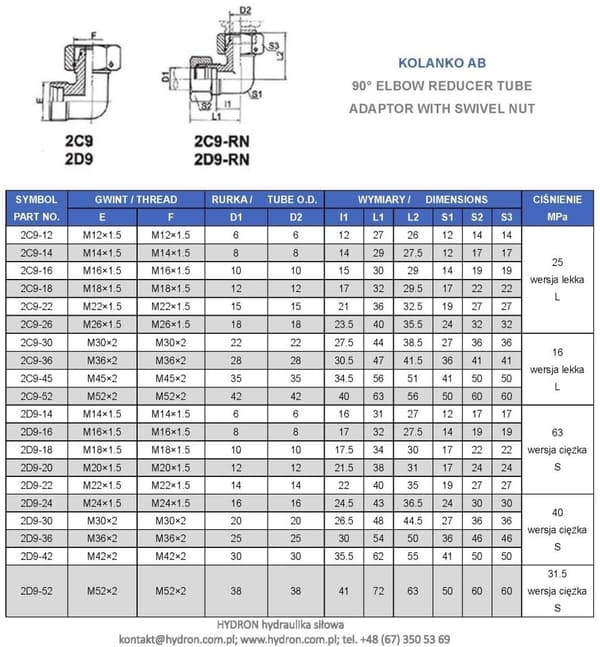

AB Böj 90° M26x1.5 18L

AB Böjkoppling, invändig, metrisk

Vinkeladapter AB, metrisk



Vinkelkoppling - utvändig gänga på ena sidan, rörlig mutter på den andra. Kopplingen  som används i hydrauliska system gör det möjligt att dra kablar i kanaler även i rät vinkel. Finns med tum- och metrisk gänga. Finns även som reduceringskoppling. Tillverkad av högkvalitativt automatstål. Belagd med en korrosionsskyddande zinkbeläggning med vit passivering. Tillverkad av ett smitt monoblock. Komponenterna är inte lödda! De finns i lätt L.- och tung S.-version.

Tillämpning:

Det används ofta i hydrauliska system inom jordbruk, skogsbruk, bygg och industri.

Standardiserad lättviktskoppling med konisk självtätande klämning vid åtdragning. Utformad för att ansluta två ledningar eller för att ansluta till andra kontakter med samma koniska system.

Ytterligare data:

Ytterdiameter [mm]: 25,6-25,9

Innerdiameter [mm]: 24,2-24,6

Tekniska data:

Klämningskon vinkel: 24° (typiskt för polsk standard)

Nominell diameter på passagen:

Tråd på ena sidan: extern metrisk 26X1.5

Tråd på andra sidan: intern metrik 26X1.5

Nominellt tryck: 315 bar

Version: light

beteckning enligt Parker Ermeto: EW18LOMD

beteckning enligt Vitillo: LME18LFE18L.1

alternativ beteckning: 2C9-26

Bild På grund av den olika tekniska processen kan kopplingen levereras i en annan visuell version.
