BB-böj 90° M20×1,5 12S

BB-böj för rätvinkliga hydrauliska anslutningar

BB-böjen 90° M20×1,5 Ø12S är en precisionshydraulisk koppling med två utvändiga gängor, avsedd för anslutning av rör eller flexibla slangar i krafthydrauliska system. Den vinklade designen underlättar slangdragning i trånga utrymmen, och 24°-konen som uppfyller DIN 2353 säkerställer en hållbar och tät anslutning. Elementet är tillverkat av högkvalitativt autobearbetningsstål som ett monoblock – utan lödda delar – och belagt med ett korrosionsskyddande zinklager i vit passivering, vilket ökar dess korrosionsbeständighet och förlänger dess livslängd.

Viktiga funktioner:

• 90° vinkelkoppling med utvändig gänga

• 24° konisk version enligt DIN 2353

• Monoblockdesign – inga lödda delar

• Hög korrosionsbeständighet tack vare galvanisering

• Konstruerad för högtryckshydrauliska system

Tekniska specifikationer:

• Anslutningstyp: BB 90° Böj

• Gänga: M20×1,5

• Nominell diameter: Ø12S

• Tillverkningsstandard: DIN 2353 / PN-65/M-73143

• Material: Fribearbetande stål

• Beläggning: vit zinkplätering (passivering)

• Symbol: 1D9-20

• Motsvarigheter:

  • Ermetto: XW 12-S | W12S

  • Rastelli-Raccordi: TN99-12S

  • Cast: 103817.1

  • Vitillo: LME12S.1

• Spetstyp: EO, 24° kona

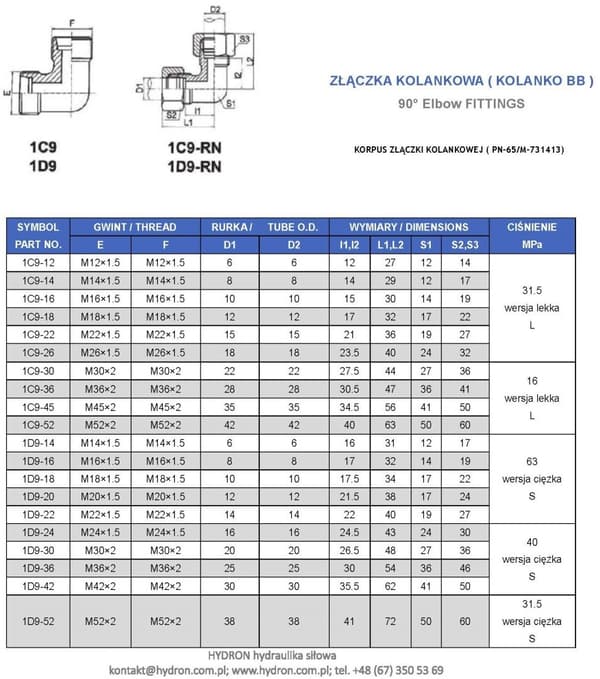

Obs: Illustrativ bild – kopplingens faktiska utseende kan variera beroende på produktionsserie.
