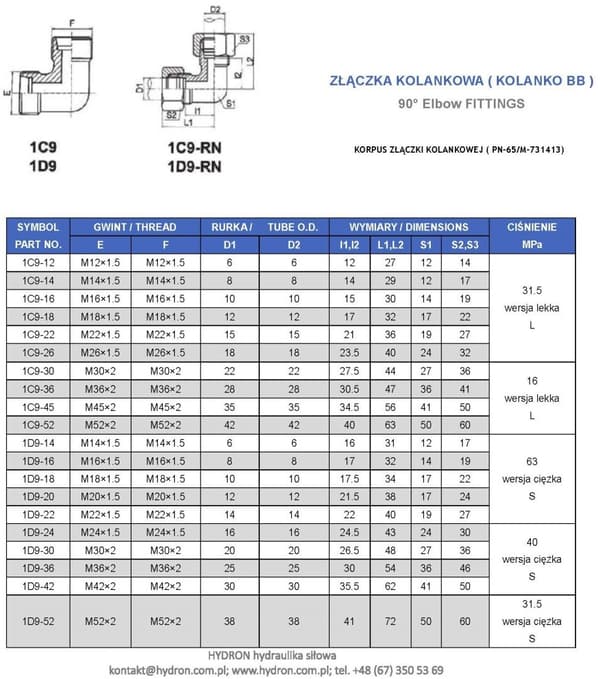

BB-böj 90° M52X2 38S

Lika böj



BB-ARMBÅGSKOPPLING, METRISK, BB-ARMBÅGSKOPPLING FÖR KROPP METRISK

[ Armbågsadapter BB, metrisk ]

Tillverkad enligt polsk standard: PN-65/M-73143

Tillverkad enligt DIN 2353



Dubbelgängad koppling är en populär utvändig koppling som används för att ansluta flexibla slangar och rör i rät vinkel. Den finns i tum- och metriska gängor. Tillverkad av högkvalitativt automatstål. Belagd med en korrosionsskyddande O-zinkbeläggning med vit passivering. Elementet är tillverkat av smidd stålplåt (monoblock). Komponenterna är inte lödda!



Vinkelkoppling Typ XW 38 S CF (52x2)

märkning enligt Ermetto : XW 38-S | W38S

märkning enligt Rastelli-Raccordi : TN99-38S

beteckning av Cast: 103823.1

beteckning av Vitillo: LME38S.1

SYMBOL: 1D9-52

Vinkelkopplingstyp: Tn99

Böjnippel / EO-nipplar med 24° kon

90-graders nippel

Illustrativt foto, på grund av den olika tekniska processen kan kontakten levereras i en annan visuell version.
