AB-böj 90° M18x1.5 10S

Böjkoppling  - utvändig gänga på ena sidan, rörlig mutter på den andra. Denna koppling som används i hydrauliska system gör det möjligt att dra kablar genom kanaler även i rät vinkel. Finns i tum- och metrisk gänga. Finns även som reducerande koppling. Tillverkad av högkvalitativt automatstål. Belagd med en korrosionsskyddande zinkbeläggning i vit passivering. Tillverkad av ett smitt stycke (monoblock). Komponenterna är inte lödda! De finns i lätta L. och tunga S. versioner.

Tillämpning:

Det används ofta i hydrauliska system inom jordbruk, skogsbruk, bygg och industri.

Standardiserad lättviktskoppling med konisk självtätande klämning vid åtdragning. Utformad för att ansluta två ledningar eller för att ansluta till andra kontakter med samma koniska system.

Ytterligare data:

Ytterdiameter [mm]: 17,6-17,9

Innerdiameter [mm]: 16,2-16,6

Tekniska data:

Klämningskon vinkel: 24° (typiskt för polsk standard)

Nominell diameter på passagen:

Tråd på ena sidan: extern metrisk 18X1.5

Tråd på andra sidan: intern metrik 18X1.5

Nominellt tryck: 630 bar

Version: heavy

beteckning av Cast: 604216.1

beteckning enligt Rastella Raccordi: TN119-10S

beteckning enligt Parker Ermeto: EW10SOMD

beteckning enligt Vitillo: LME10SFE10S.1

Skruvböj

Justerbar hane-böj

vinkelkoppling med lock Typ: Tn 119

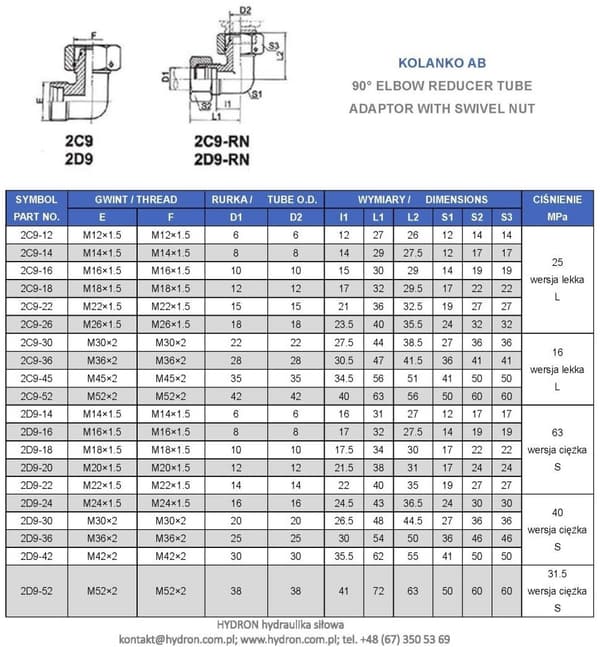

Illustrativ bild; På grund av olika tekniska processer kan kopplingen levereras i en annan visuell version.
