Produktbeskrivning:

BS-0 precisionsindexeringshuvud,

MT2 headstock avsmalnande och komplett set och enkel användning,

Inte bara ser indexeringshuvuden bra ut, utan de låter dig göra mer på en fräsmaskin: mät specifika vinklar och dela cirklar i bågar på lika avstånd.

Den levereras med 3 utbytbara indexeringsplattor och en tailstock för att säkerställa mer exakt och stabilt arbete.

Det kommer att vara din perfekta assistent för att bearbeta spår för fräsar, tänder för att skära kugghjul, krökta frässpår eller borra en bulthålscirkel runt omkretsen av en del.

- Solid gjutjärnskonstruktion

-Justerbart indexeringshuvud

-Indexeringsplatta med hög precision

- Starkt stöd för arbetsstycket

Huvuddrag:

- Stel och robust kropp,
På grund av sin stela massa har indexeringshuvudet en lång livslängd. Den har en spegelfinish som är slitstark och rivtålig och ser lågmäld ut.

- Justerbar huvudstock,

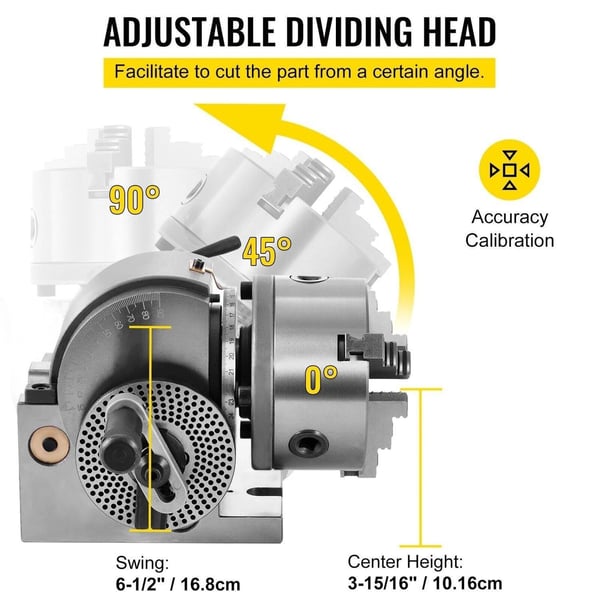

Indexeringshuvudet kan lutas från 10 grader under horisontellt till 90 grader vertikalt. Detta är praktiskt om du vill skära delen från en vinkel.

- direkt indexeringsplatta,
Genom att vrida lager 1 på klämstiftet går stiftet in i brädan och du kan dela upp hela cirkeln i 2, 3, 4, 6, 8, 12 eller 24 delar. Ytterligare ett lager hindrar spindeln från att vibrera under bearbetningen.

- mer exakta tryckplåtar,
Den höga precisionsprestandan hos indexeringshuvudet uppnås genom indirekta indexeringsplattor A, B och C. Alla divisioner på 2-50 är tillgängliga, men delen av 51-380 är inte tillgänglig. Kontrollera bruksanvisningen innan du ställer in.

- Kraftfull MT2 bakre del,
MT2 ändstocken ger ett starkt stöd för arbetsstycket som bearbetas. Särskilt användbart när arbetsstycket är relativt långt och smalt.

-Brett utbud av applikationer,
Roterande indexerare används på borden på fräsmaskiner och andra verktygsmaskiner, inklusive borrar, slipmaskiner och borrmaskiner.

Produktspecifikationer:

Gunga: 6-1/2" (16,5 cm)

Mitthöjd: 3-15/16" (10 cm)

Headstock kona: MT2

Nettovikt: 50,7 lbs (23 kg)

Headstockens mått: 9,5" x 7,5" x 6,5" (24 x 19 x 16,5 cm)

Bakkroppens mått: 3,5" x 6" x 4" (9 x 15 x 10 cm)

Paket innehåll:

1 x Indexeringshuvud

3 x avdelare

1 x bakstycke

1 x 125 mm trekäftchuck

Funktioner och detaljer:

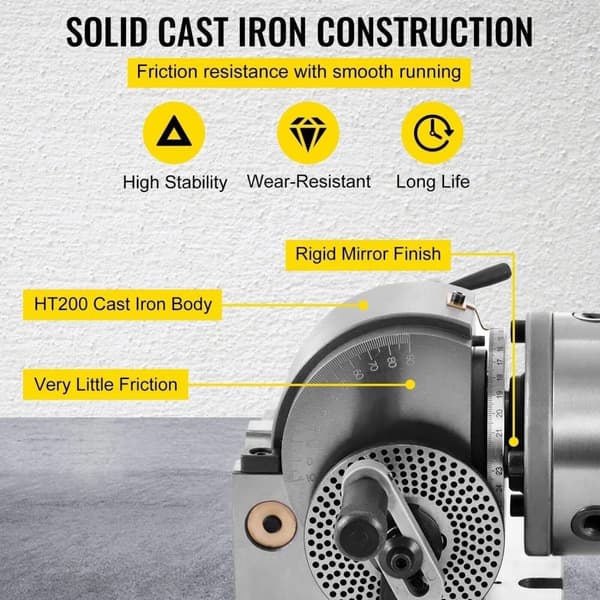

-Solid Cast Iron Construction: Swing: 6-1/2"/168mm. Indexeringshuvudet har en slitstark styv spegelfinish och är ett bra val för långvarig användning. Dess ömtåliga delar fungerar perfekt, matematiskt indexerar materialet till skäras.

-Lätt att justera: Huvudstocken på fräsmaskinens indexeringshuvud kan lutas från 10 grader under horisontellt till 90 grader vertikalt, så att du kan bearbeta material av olika storlekar genom att ändra vinkeln.

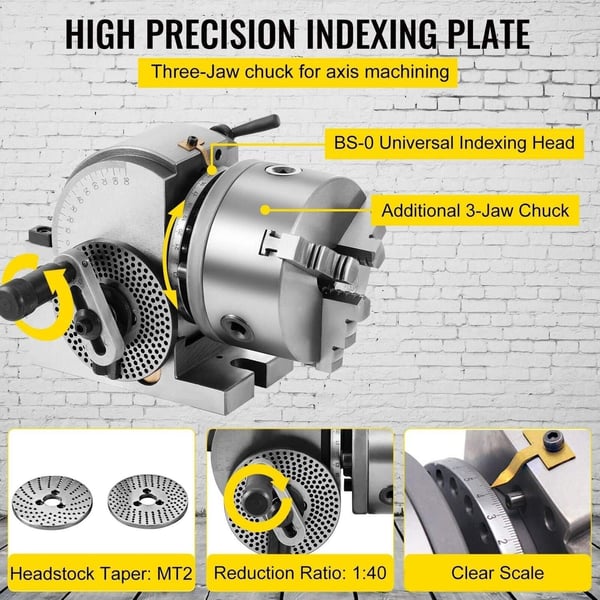

- Högprecisions indexeringsplatta: Det universella indexeringshuvudet kommer med en direkt indexeringsplatta och en utbytbar indexeringsplatta, samt två utbytbara ersättningar för olika antal hål. Det är distanserna som ställer in det exakta avståndet mellan snitten.

Starkt stöd för arbetsstycket: Det kommande paketet innehåller också en bakdosa som kommer att ge starkt stöd för de långa metallstängerna du kommer att ha att göra med, vilket ger stabilare arbetsförhållanden.

- Mångsidig: Roterande indexerare används på borden på fräsmaskiner och andra verktygsmaskiner, inklusive borrar, slipmaskiner och borrmaskiner.
