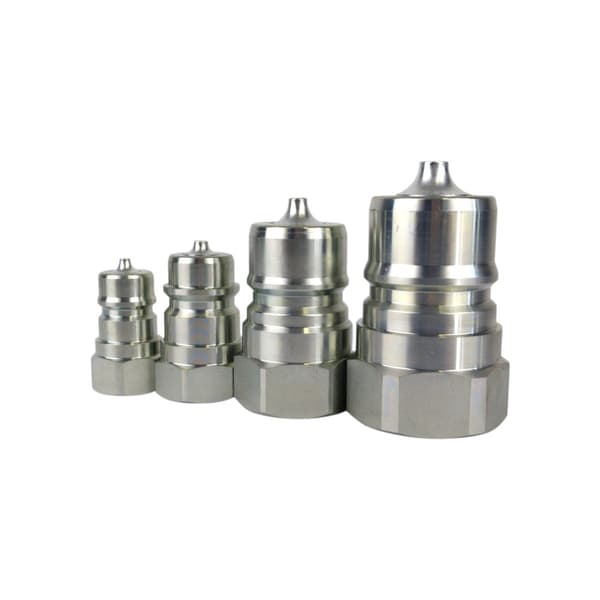

BSP 1/2" Snabbkoppling med sätesplugg, ISO A-plugg

Snabbkoppling med sätesplugg för hydraulsystem enligt ISO A

Snabbkopplingen med sätesplugg BSP 1/2" är ett pålitligt element för snabb och tät anslutning av hydraulslangar i trycksatta system. Tack vare sin robusta, slitstarka design är den idealisk för jordbruk, industri och byggbranschen, där frekvent anslutning och frånkoppling av maskiner och utrustning är nödvändig. Högkvalitativt utförande säkerställer långvarig och problemfri drift även under krävande förhållanden.

Hydraulisk snabbkoppling 1/2 ISO A

Den 1/2" hydrauliska snabbkopplingen med tallriksventil och honport enligt ISO A-standarden är en universell komponent som används i hydrauliska system som kräver snabb, tät och säker anslutning av servisledningar. Tallriksventilens design säkerställer stabil systemdrift, minskar vätskeläckage och möjliggör flera anslutningar och frånkopplingar under driftstryck. Storleken på 1/2" gör snabbkopplingen lämplig för användning i system med medelhögt och högre flöde, typiska för jordbruks- och byggmaskiner, industriinstallationer och mobil hydraulik.

Hydraulisk snabbkoppling av ISO A-typ – Standard och kompatibilitet

ISO A-standard Detta är en av de vanligaste typerna av hydrauliska snabbkopplingar i Europa. Detta innebär fullständig dimensionskompatibilitet med andra ISO A-snabbkopplingar, oavsett tillverkare. Detta gör att kontakten kan fungera med uttag av samma standard, vilket underlättar service, systemutbyggnad och komponentbyte. I praktiken söker användare ofta efter lösningar under sökordet snabbare hydrauliska snabbkopplingar. Den erbjudna produkten är en lösning som är dimensionellt och funktionellt identisk med ISO A-standarden, tack vare vilken den kan användas som ett kostnadseffektivt alternativ i installationer baserade på denna typ av snabbkoppling.

Design och funktionsprincip för sätesfäste

Ett sätesfäste använder en sätesventil som öppnas när kontakten ansluts till uttaget. Denna lösning säkerställer:

• kontrollerat hydrauloljeflöde,

• minskad vätskeförlust vid frånkoppling,

• stabil drift under variabelt tryck.

Svampdesignen är särskilt värdefull inom mobil hydraulik, där motståndskraft mot smuts och tillförlitlighet under svåra driftsförhållanden är viktigt.

Användning av ett 1/2" hydrauliskt snabbfäste

Hydrauliskt snabbfäste ISO A 1/2 används i:

• jordbruksmaskiner,

• entreprenadmaskiner,

• mobil hydraulik,

• industriella installationer,

• hydrauliska verktygskraftsystem,

• hydrauliska serviceslangar.

Tack vare den universella ISO A-standarden används snabbkopplingen ofta i både nya installationer och vid modernisering av befintliga system.

Motståndskraft och hållbarhet inom krafthydraulik

Hydrauliska snabbkopplingskomponenter arbetar direkt i hydrauloljeströmmen, så deras kvalitet är avgörande. Utformningen av tallrikssnabbkopplingen säkerställer motståndskraft mot driftstryck, vibrationer och frekventa anslutnings- och frånkopplingscykler. Detta är särskilt viktigt i applikationer där snabbkopplingen är en förbrukningsartikel som används dagligen.

Andra hydrauliska komponenter

Ett hydrauliskt snabbfäste är en del av ett större system, så i praktiken fungerar det med:

• hydraulslangar,

• tips för hydraulslangar,

• hydraulkopplingar,

• hydrauliska adaptrar,

• hydrauliska snabbkopplingar i andra storlekar.

Den naturliga kombinationen av dessa element möjliggör konstruktion av kompletta och läckagesäkra hydrauliska kraftsystem.

Tekniska parametrar

• Typ: Hydraulisk snabbkoppling med sätesfäste

• Standard: ISO A

• Nominell storlek: BSP 1/2"

• Version: Intern kontakt

• Medium: Hydraulolja

• Tillämpning: Kraft- och mobilhydraulik

• Montering: Snabbkoppling/-avkoppling

• Utformad för hydrauliska system i jordbruks- och industrimaskiner.

• Rostskydd – Zn-Fe (Cr III) beläggning.

• Kompakt och lätt design (0,15 kg).

Tekniska specifikationer.

• Standard: ISO 7241-1 A

• Material: galvaniserat stål

• Gängtyp: BSP, invändig

• Standardtätning: NBR

• Tätningar som tillval: FKM, FFKM, EPDM

• Driftstemperatur: -25 °C till +100 °C

• Driftstryck: 160–350 bar

• Märkning: PAV1.1313.003

Obs: Anslutning under tryck är inte tillåten

DNP-märkning: PAV

Snabbare markering: ANV

Stuckaturbeteckning: BIR
