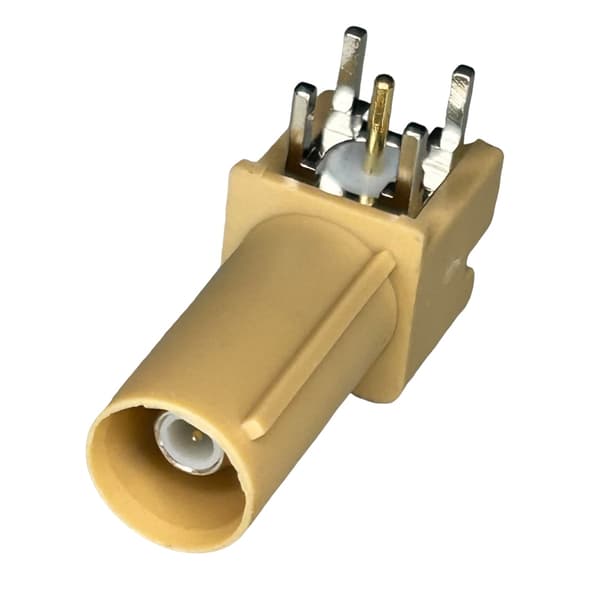

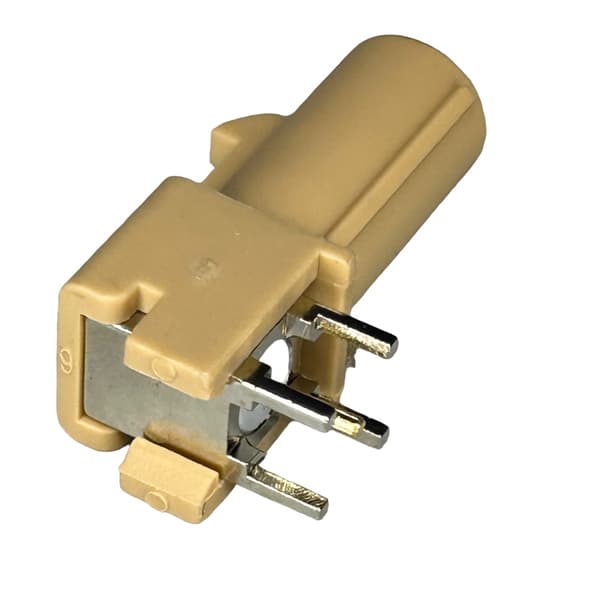

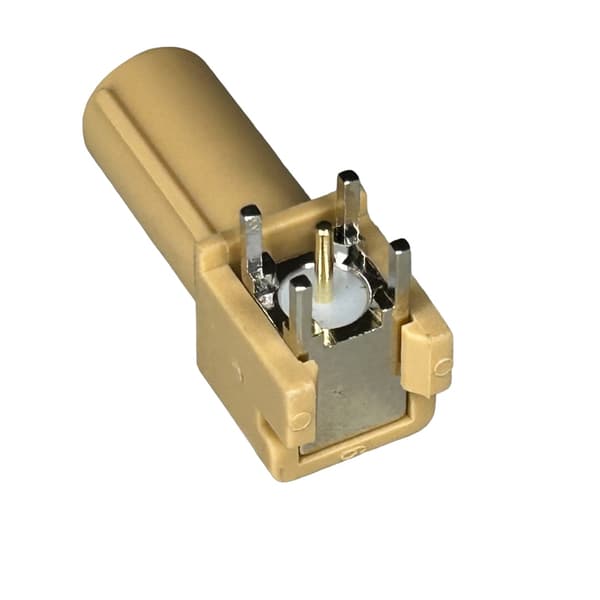

SMB-hankontakt, fakra, på kretskort, vinklad, kodning I.

SMB högfrekvent koaxialkontakt, dessutom utrustad med en hårlinje av plast, som polariserar (kodar) anslutningen i enlighet med FAkra-industristandarden.

FAkra-standarden skapades huvudsakligen för bilindustrins behov och de tekniker som används däri: högfrekventa signaler. GPS, GSM, radio (AM, FM, DAB), vilket inte begränsar användningen av kontakten i andra applikationer.

Teknisk specifikation:

- Tillverkare:molex
- Kontakttyp:fakra II SMB
- Typ:koaxial
- Kontakt:hankontakt
- Impedans:koncentrisk
- Frekvensarbetsspänning: koaxial
- Maximal arbetsspänning: 335V
- Monteringsmetod:PCB THT
- Driftstemperatur:-40°C ~ 105°C
- Färg:havsblå (färgkodning på locket)
- Polaritet:I-kodning (I - beige)
- Rumslig orientering:vinklad
- Elektrisk montering: lödd stift, krympt hylsa

Fakra-standarden skiljer mellan tretton mekaniska nycklar kodade med stora bokstäver, vilka är associerade med kodning med hjälp av färg.
(bokstäverna A - Svart, B - Kräm, C - Marinblå, D - Lila, E - Lila Grön, F - Brun, G - Grå, H - Rosa, I - Beige, K - Curry, L - Karmin, M - Orange, N - Grön, Z - Havsblå).

Kodnummer, vilket möjliggör enkel identifiering och unik kodning med en mekanisk nyckel, vilket förhindrar felmatchning. FAKRA-standarden tillhandahåller en neutral nyckel.
