Centralsmörjningsanslutningsböj Ø 4

Centralsmörjningsanslutningsböjen Ø 4 är en komponent konstruerad för snabb och tät anslutning av ledningar i centralsmörjsystem. Kontakten möjliggör rätvinklig kabeldragning, vilket avsevärt förenklar installation i trånga utrymmen på maskiner och utrustning. Tack vare anslutningsdesignen är installation möjlig utan användning av specialverktyg, vilket minskar service- och installationstiden.

Vad är en centralsmörjningsanslutningsböj Ø 4

Ø4-insticksböjen är en koppling avsedd för slangar med en ytterdiameter på 4 mm, som används i automatiska och centrala smörjsystem. Detta element gör att slangen kan vridas om i 90 graders vinkel utan risk för böjning. Instickskonstruktionen säkerställer säker slanghållning och hög täthet, även vid långvarig drift.

Konstruktion och egenskaper

Kopplingen är tillverkad av material som är resistenta mot oljor och fetter som används i centrala smörjsystem. Den exakt tillverkade klämmekanismen garanterar stabil slanghållning, och böjens form möjliggör estetisk och säker dragning av slangen längs maskinens strukturella element. Ø4-insticksböjen kännetecknas av repeterbar montering och möjligheten till upprepad demontering och återanvändning.

Tillämpningar av Ø4-insticksböjen

Ø4-insticksböjen för centralsmörjning används i smörjsystem för industrimaskiner, byggmaskiner, jordbruksutrustning och produktionslinjer. Denna komponent används ofta i installationer där det är viktigt att dra ledningar i en vinkel och upprätthålla ordning och säkerhet i installationen. Den är lämplig för både nya smörjsystem och modernisering av befintliga system.

Fördelar med att använda instickskopplingar i smörjsystem

Användningen av instickskopplingar, som Ø4-böj, möjliggör snabb montering och service utan behov av verktyg. Denna lösning minimerar risken för läckage och minskar maskinens stilleståndstid. Dessutom ökar möjligheten att dra ledningar i vinkel flexibiliteten i centralsmörjsystemets design och underlättar anpassning av installationen till den specifika maskindesignen.

Tekniska parametrar:

• Material: förnicklad mässing
• Kabeldiameter: 4 mm
• Anslutningstyp: plug-in
• Vinkel: 90°
• Tillämpning: centralsmörjsystem
• Medium: fetter och oljor samt tryckluft Luft
• Monteringsmetod: tryck in kabeln i uttaget
• Driftstemperatur: - 30°C till + 80°C
• Driftstryck: 80 bar
• Material:
  Huvuddel: förnicklad mässing
  Skärring: mässing
  O-ring: NBR

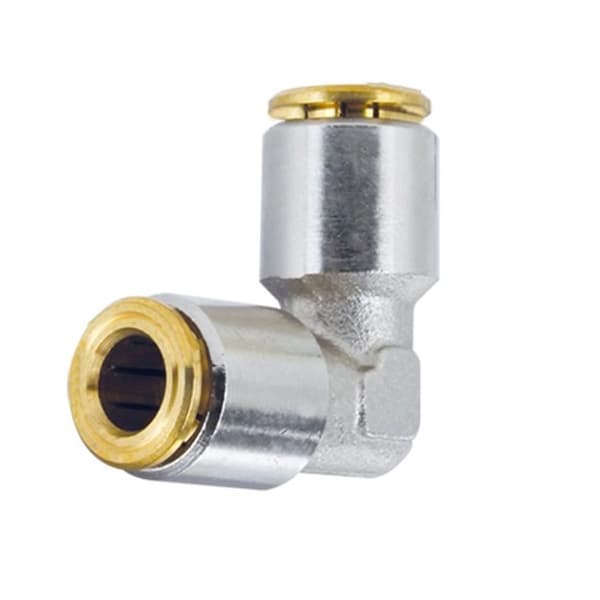

 Obs: Illustrativt foto - på grund av skillnader i den tekniska processen kan produkten levereras i en något annorlunda visuell version.
