Hörlursförstärkare med DAC

• Stationärt läge 650mW+650mW

• Dubbla digital-analogomvandlare ES9069Q

• Tionivå, mycket precisions PEQ

• 16-kärnig XMOS XU316

• Flerstegs, balanserad hörlursförstärkare THX AAA 78+

• Flerstegs ljudkrets Hi-Fi

• 3-stegs, 10-kanals strömadapterkonstruktion

• Separata digitala och analoga sektioner

• Intuitiv punktdisplay

• Oberoende strömförsörjning USB typ C

Vårt stationärt läge har ständigt förbättrats med införandet av olika bärbara modeller, såsom: M17, Q7, M15S, Q15 och KA13. Nu har det förbättrade stationära läget kommit till KA17.

FIIO KA17 har ett speciellt stationärt läge, aktiverat med en dedikerad D.Mode-knapp. När detta läge startas justerar KA17 automatiskt digital-analogomvandlaren, förstärkarens strömförsörjning och utmatningseffekt för att fullt utnyttja deras potential vid högre utmatningseffekt.

Betydande ökning av effekten

Vid lämplig strömförsörjning på USB-inmatningen och aktiverat stationärt läge samarbetar de fyra THX-hörlursförstärkarna ombord på KA17 parallellt med varandra, vilket ger större ström och högre total utmatningseffekt. Resultatet är en utmatningseffekt på upp till 270 mW + 270 mW för single-ended-utgången och upp till 650 mW + 650 mW för balanserad utgång.

Utmärkt prestanda

I KA17 används två nya, flaggskepps digital-analogomvandlare ESS ES9069Q, drivna av 32-bitars HyperStream-teknik från fjärde generationen. Dessa chips kännetecknas av ännu högre prestanda, lägre energiförbrukning och mindre digital brus jämfört med tidigare generationer, vilket ger absolut felfritt och klart ljudunderlag.

Kretsen XMOS XU316 möjliggjorde för FIIO-ingenjörer att utveckla en högprecisions, reglerbar PEQ* med 10 konfigurerbara frekvensband. Den av FIIO utvecklade algoritmen och PEQ-gränssnittet möjliggör finjustering av frekvens, förstärkning och bandbredd för varje PEQ-band, vilket låter dig anpassa ljudet efter dina egna preferenser.

*PEQ-reglering stöds i PCM-format upp till 192 kHz/24 bitar.

*PEQ stöds för närvarande inte i UAC1.0-läget.

16-kärnig XMOS XU316 i audiofil klass

USB-uppgifterna i KA17 hanteras av 16-kärnig XMOS XU316. Detta är en sällsynt krets i bärbara ljudenheter. Kretsen kännetecknas av mindre fördröjningar, mer stabil signalöverföring och bättre kompatibilitet än vanliga USB-styrkretsar. I kombination med dubbla kvartsoscillatorer kan KA17 hantera olika digitala ljudkällor med olika samplingsfrekvenser.

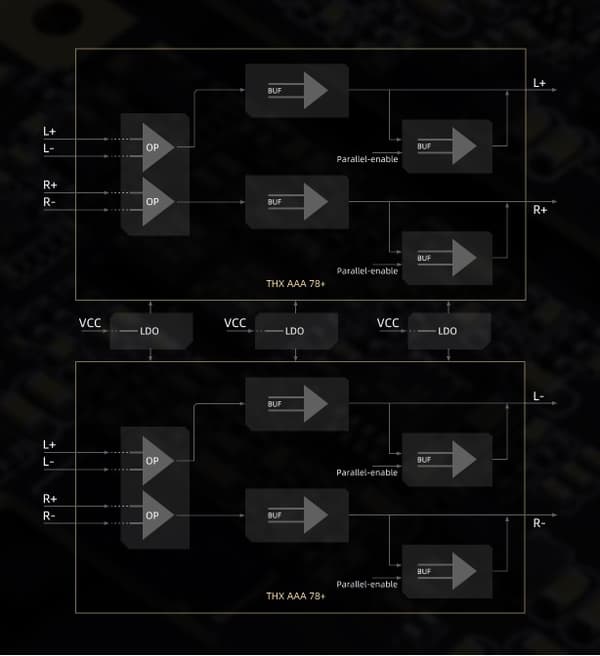

THX AAA 78-hörlursförstärkaren har visat sig utmärkt i våra spelare M11 Pro och M11 Plus. Nu hittar vi en ännu nyare och mer förbättrad THX AAA 78+ ombord på KA17. THX AAA 78+ är en krets med 8 operativa förstärkare som arbetar parallellt i en 4-kanals, fullt balanserad konfiguration, vilket inte bara möjliggör högre utmatningseffekt utan också mer detaljerat och realistiskt ljud.

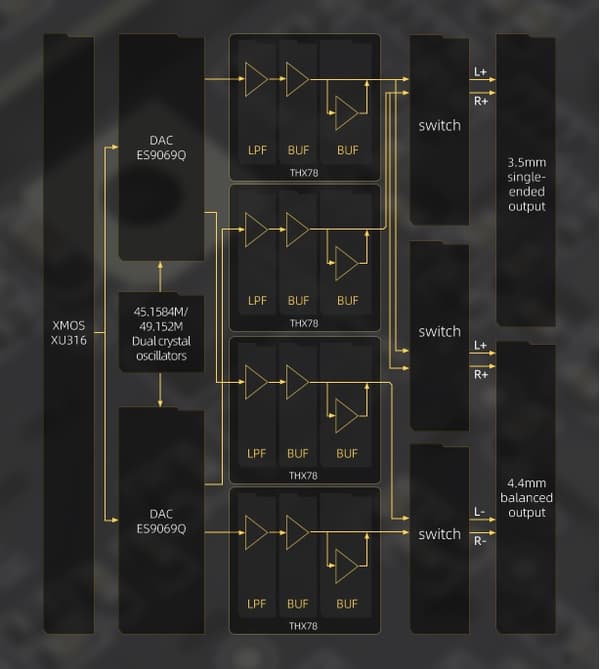

FIIO-ingenjörer har lyckats smart anpassa designen av ljudkretsar för medel- och högklassiga digitala ljudspelare till kompakt KA17. Genom precisionshantering av digitala ljudsignaler, via klockor med dubbla kvartsoscillatorer och en högpresterande DAC-omvandlare som konverterar digitala signaler till analoga, sända genom en solid analog sektion bestående av LPF-spänningsförstärkning, BUF-strömutökning och parallellt arbetande hörlursförstärkare, kan du vara säker på att KA17 kan återge detaljerna och dynamiken i din musik precis som en high-end digital ljudspelare.

Digitala och analoga delar av ljudkretsen i KA17 finns på helt separata kretskort, och var och en är utrustad med en skärmskydd som ger full isolering. Sådan lösning garanterar att den digitala och analoga delen av ljudkretsen inte kolliderar med varandra, vilket möjliggör exakt bearbetning av ljudsignaler.

Inuti KA17 finns en 3-stegs strömadapter med 3 huvudkanaler. Tre huvudförsörjningssteg omfattar första steget filter + överspänningsskydd, andra steget DC-DC förstärkningskonvertering och tredje steget LDO-spänningsstabilisering. Detta elenergifiltering gäller var och en av de tre huvudströmförsörjningskanalerna, en för digital signaldel, digital-analog konvertering och analog signal i ljudkretsen. Dessutom delades strömkretsen upp i tio mindre kanaler. Strömadaptern i KA17 använder många av samma principer som de som används i stationära hörlursförstärkare, vilket ger en solid grund för KA17:s utmärkta ljud.

KA17 använder en punktdisplay med 0,91 tums diagonal som tydligt visar olika funktioner. Dessutom möjliggör dess koppling till fysiska knappar enkel anpassning av olika inställningar, såsom skärmorientering, filter eller displayens tidur.

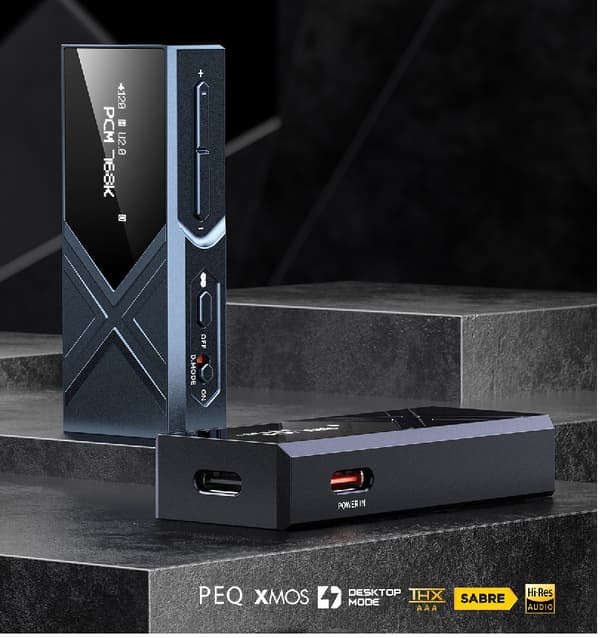

KA17 har två USB typ C-portar. En av dem är en typisk port som används för att ansluta till andra enheter, såsom telefoner, surfplattor och datorer. Den orange porten på sidan av enheten är avsedd för användning med en extern strömadapter. När en extern strömkälla ansluts till denna port kan KA17 uppnå högre utmatningseffekt och bättre prestanda utan att förbruka batteriet i telefonen eller annan ansluten enhet.

I KA17 finns inbyggda system för övervakning av temperatur och DC-utgång som säkerställer att både enheten och anslutna hörlurar inte skadas under ovanliga förhållanden. Man kan också ställa in maximal volymnivå för att förhindra oavsiktlig hörselskada på grund av för högt ljud.

① KA17*1

② Etui av ekologisk läder*1

③ Dataöverföringskabel USB Type-C för OTG*1

④ USB typ A till C-adapter*1

⑤ Dammtät USB-pluggskydd*2

⑥ Kort bruksanvisning*1

⑦ Garantikort*1

Teknisk specifikation:

• • USB-krets: XMOS XU316
• • Digital-analogomvandlare: ES9069Q*2
• • Operativförstärkare: OPA1662*2
• • Hörlursförstärkare: fullt balanserad THX AAA 78+
• • Maximalt antal understödda format:
• - Asynkron 768 kHz/32 bitar, DSD512, full MQA-avkodning
• • USB DAC-drivrutinsfritt läge: understödt
• • Display: punktdisplay med 0,91 tums diagonal
• • Hörlursutgångar: single-ended 3,5 mm + balanserad 4,4 mm
• • Mått: ca 64,0 x 27,7 x 12,7 mm
• • Vikt: ca 33,5 g

• Utmatningseffekt 1:

- L+R≥270mW+270mW (32Ω/THD+N<1%/single-ended-läge/stationärt läge)

• Utmatningseffekt 2:

- L+R≥650mW+650mW (32Ω/THD+N<1%/balanserat läge/stationärt läge)

• Utmatningseffekt 3:

- L+R≥140mW+140mW (32Ω/THD+N<1%/single-ended-läge/inget stationärt läge)

• Utmatningseffekt 4:

- L+R≥300mW+300mW(32Ω/THD+N<1%/balanserat läge/inget stationärt läge)

• Utmatningseffekt 5:

- L+R≥30mW+30mW (300Ω/THD+N<1%/single-ended-läge/stationärt läge)

• Utmatningseffekt 6:

- L+R≥90mW+90mW (300Ω/THD+N<1%/balanserat läge/stationärt läge)

• Signal-till-brusförhållande: ≥126dB (A-viktat)

• Brusnivå: PO<2μV (A-viktat); BAL<2,2μV (A-viktat)

• THD+N: <0,0004% (1 kHz/32 kΩ)
