Hydraulslang DN20 1SN ULTIMATE 135 grader. 105 bar

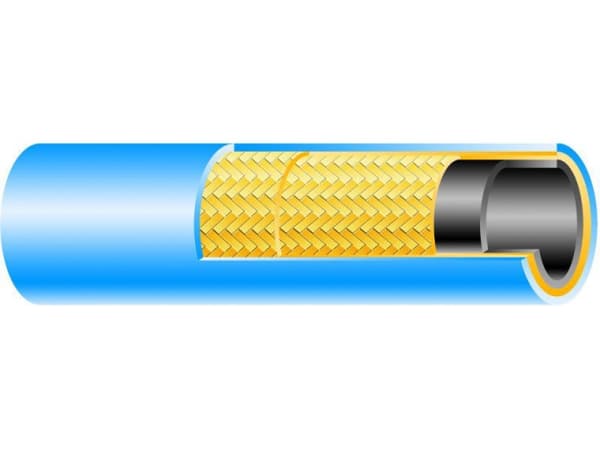

Konstruktion av hydraulrör DN20 1SN

Hydraulslangen DN20 1SN Ultimate 135°C 105 bar är en flexibel högtrycksslang avsedd för transport av hydraulolja i industriella och mobila installationer. DN20-beteckningen indikerar en nominell innerdiameter på cirka 20 mm, vilket möjliggör ett högre flöde jämfört med mindre diametrar samtidigt som systemstabiliteten bibehålls. 1SN-konstruktionen har en enkel armeringsstålsfläta, vilket ger motstånd mot driftstryck upp till 105 bar. Kärnan är tillverkad av syntetiskt gummi som är resistent mot mineraloljor, medan det yttre lagret är konstruerat för drift vid förhöjda temperaturer upp till 135°C. Konstruktionen uppfyller kraven i standarderna EN 853 1SN och ISO 1436, som definierar hållfasthetsparametrar och driftssäkerhet.

Praktiska tillämpningar av DN20 105 bar hydraulslang

DN20 1SN 105 bar hydraulslang används i system som försörjer hydraulcylindrar, fördelare och ställdon i jordbruks-, bygg- och industrimaskiner. På grund av sin större nominella diameter används den där ett högre volymflöde krävs vid måttligt tryck. Ökad temperaturbeständighet upp till 135 °C gör slangen lämplig för användning i system som arbetar under ökad termisk belastning. Detta är särskilt viktigt i kontinuerligt arbetande maskiner, där hydrauloljetemperaturen kan öka avsevärt.

Skillnader mellan DN20 1SN och andra slangvarianter

Jämfört med 2SN-slangar är 1SN-slangen lättare och mer flexibel, vilket gör den enklare att föra i trånga utrymmen. Dess driftstryck på 105 bar indikerar dock att den är avsedd för medeltunga system. I system som utsätts för höga trycktoppar eller impulsdrift bör slangar med dubbel stålfläta övervägas. Ultimate 135°C-versionen skiljer sig från standard 1SN-slangar med ökad värmebeständighet, vilket innebär en längre livslängd under tuffa driftsförhållanden och en minskad risk för gumminedbrytning.

Misstag vid val av DN20 hydraulslang

Det vanligaste misstaget är att inte ta hänsyn till mediets faktiska driftstryck och temperatur. Att välja slang enbart baserat på DN20-diametern utan att analysera installationsparametrarna kan förkorta slangens livslängd. Det är också viktigt att hålla sig till den minsta böjningsradien och undvika att vrida slangen under installationen. Kvaliteten på krympningen är lika viktig. Felaktigt valda krymphylsor eller felaktigt utförd krympning kan orsaka läckage och fel i hela hydraulsystemet.

Skräddarsydd produktion av hydraulslangar hos Hydron

Hydron erbjuder hydraulslangen DN20 1SN Ultimate 135°C 105 bar i både kommersiella längder och som förmonterade slangaggregat, krympta enligt kundens specifikationer. Längd, ändtyp och konfiguration kan anpassas för att passa en specifik maskin eller installation. Ständig lagerhållning och teknisk support möjliggör snabb slangförberedelse och minskad driftstopp.

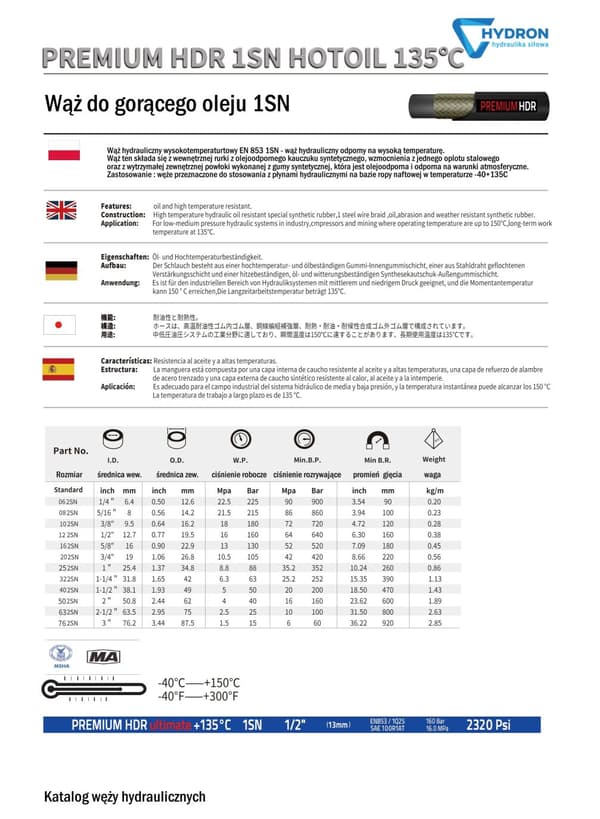

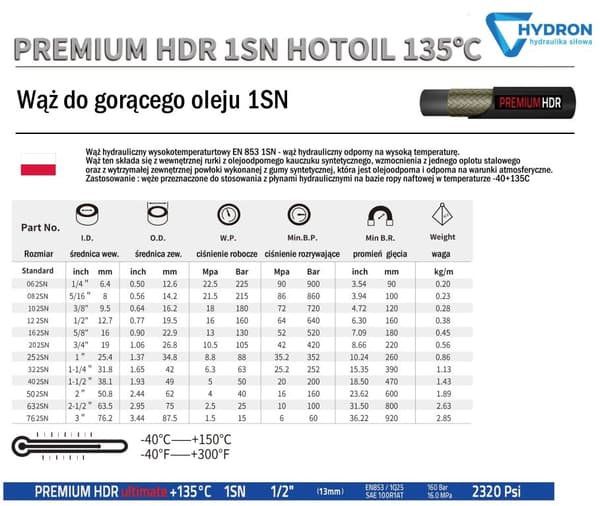

Hydraulslang för höga temperaturer

• 201SN ULTIMATE Hydraulslang med 1 stålfläta
• Innerdiameter: 20 mm
• Genomsnittlig utsida: 27,5 mm
• Tryck: 105 BAR

Inre lager: specialsyntetiskt gummi som är resistent mot högtemperaturhydrauloljor.
Förstärkning: 1 höghållfast stålfläta.
Yttre lager: specialsyntetiskt gummi som är beständigt mot oljor, nötning och väderförhållanden.
Temperaturområde: -50ºC till +135ºC, periodiskt upp till +150ºC.

Användningsområde: Slang för hydrauliska system med medel- och lågtryck inom industri, kompressorer och gruvdrift där driftstemperaturerna inte överstiger +150°C.

Standarder: DIN EN 853-1 SN / TS 6387 EN 853-1 SN, SAE 100 R1 AT - R1 ATS / ISO 1436:2009, EN 853 / ISO 1436 / ISO 6805 / EN 13463-1, EN 1804-3 / ISO 1307.

Slangar kapade enligt kundens specifikationer i valfri kvantitet (kapade slangar returneras inte). Returer är endast möjliga för hela rullar (antal per rulle? fråga säljaren). Pris per 1 meter.
