Hydraulslang för het olja DN25 1SN ULTIMATE 135°C 88 bar

Vad är DN25 1SN ultimate 135°C 88 bar hydraulslang?

Denna modell är en högtemperaturslang för hydrauliska system, konstruerad för att fungera med hydraulolja i installationer där slangen utsätts för förhöjda medie- eller omgivningstemperaturer. DN25 avser en slang med en innerdiameter på 25 mm (1"), och 1SN avser en konstruktion med en enda stålfläta som bär tryckbelastningar och stabiliserar slangen under drift. I praktiken är denna lösning lämplig för medel- och lågtryckssystem där flöde (DN25) och temperaturbeständighet upp till 135°C vid kontinuerlig drift, med möjlighet till kortvarig drift upp till 150°C, är viktiga.

Hur är en 1SN-slang konstruerad och hur fungerar den i ett system?

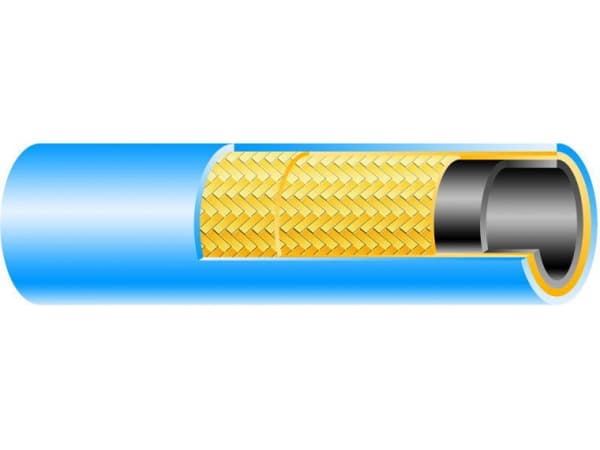

Slangen har ett inre lager av NBR-gummi som är resistent mot hydrauloljor, en enda armering av höghållfast stålfläta och ett yttre lager av syntetiskt gummi för att skydda slangen mot nötning och väderpåverkan. Denna materialkombination tjänar ett specifikt syfte: innerröret säkerställer täthet och kemisk resistens mot typiska hydrauliska medier, stålflätan absorberar krafterna som uppstår från driftstrycket och det yttre fodret skyddar hela enheten under verkliga driftsförhållanden, där slangen skaver mot maskinkomponenter, arbetar i damm, lera eller i kontakt med olja. Ultimate-versionen är i detta fall varianten "het olja", vilket innebär att standardslangar hårdnar, förlorar elasticitet eller åldras snabbare på grund av temperaturen.

Normer och standarder värda att beakta vid val

Följande standarder och referenser är rekommenderas för denna slang, som organiserar design- och testkraven: DIN EN 853 1SN och motsvarigheter/referenser som ISO 1436:2009, SAE 100 R1 AT (R1 ATS), ISO 1307, och dessutom EN 13463-1 och EN 1804-3 (i samband med specifika industritillämpningar). I praktiken innebär detta att slangen är konstruerad och beskriven enligt erkända standarder inom krafthydraulikmarknaden, vilket underlättar valet av en ersättningsslang, jämförelse av parametrar och matchning av krymptillbehör. Om en kund frågar efter en "1SN R1AT 1-tums slang" är detta exakt designintervallet, med skillnaden att fokus ligger på driftstemperaturen.

Var presterar denna slang bäst?

DN25 med en stålfläta och ett driftstryck på 88 bar är ett typiskt val där ett större flödestvärsnitt behövs, men systemet inte arbetar vid särskilt höga tryck. Produktdatabladet anger tillämpningar inom industri, kompressorer och gruvdrift, dvs. miljöer där slangar ofta arbetar vid förhöjda temperaturer och under hårda mekaniska förhållanden. I praktiken passar den även hydrauliska kraftaggregat, cylindersystem och retur- eller matningsledningar i maskiner där oljan "värms upp" efter en lång driftscykel. Om du letar efter en hetoljeslang med 1" diameter är detta alternativ ett logiskt val, eftersom den kombinerar ett högre temperaturområde med den klassiska 1SN-designen, som är enkel att montera på standardpressar. Viktig användarinformation: produkten säljs per meter och kan kapas till önskad längd. För beställningar av kapade längder gäller inte returer för kapade sektioner, och eventuella returer gäller hela rullar. Detta bör beaktas vid planering av längd och installation.

Skillnader från standard 1SN-slangen och när man ska välja 2SN

Skillnaden du kommer att märka i praktiken är temperaturbeständigheten. En typisk "vanlig" 1SN-slangen är lämplig för de flesta oljesystem, men i applikationer med varm olja åldras slangen snabbare, förlorar flexibilitet och mikrosprickor i fodret uppträder oftare. Ultimate 135°C-versionen är konstruerad för dessa driftsförhållanden, så det är vettigt när temperaturen är ett verkligt problem, inte bara ett "pappersproblem". Att byta från 1SN till 2SN är klokt när det erforderliga arbetstrycket ökar, större pulsationer uppstår eller slangen arbetar under mer dynamiska belastningar. På samma produktblad, i avsnittet "Länkar", kan du se DN25 2SN Ultimate 135°C-varianten med ett högre arbetstryck, vilket är ett typiskt alternativ när installationen kräver mer utrymme.

De vanligaste val- och installationsfelen som förkortar livslängden

Oftast är problemet inte "fel slang", utan felaktigt val för förhållandena. Det första misstaget är att välja en DN25 bara för att "det var vad det var", utan att kontrollera om systemet faktiskt kräver 1" och om flödeshastigheten inte är för hög eller för låg för ledningen. Det andra misstaget är att ignorera driftstemperaturen: om oljan i systemet faktiskt arbetar vid höga temperaturer, kommer standardslangen att åldras snabbare, och då återkommer problemet som "slangsprickor". Det tredje misstaget är att installera slangen med en böjning som är för liten, vilket skadar de inre lagren och flätningen. Det fjärde misstaget är att välja kopplingar och hylsor som inte matchar slangtypen och utföra krympningen "efter ögat", istället för att följa måtten och procedurerna för 1SN. Om du monterar en slang är det värt att välja de komponenter som praktiskt taget avgör täthet och hållbarhet i ett steg: krympkopplingar för hydraulslangar med lämplig gängstandard, krymphylsor anpassade till 1SN och spirallindningar för att skydda mot nötning vid friktionspunkter. Du kan använda dessa fraser som intern länkning till lämpliga kategorier i butiken.

Teknisk hjälp med slangval och montering

Om du vet att du behöver en DN25 1SN-koppling men är osäker på kopplingarna, är det säkraste sättet att välja kopplingar för ditt specifika system: gängtyp, diameter, kon-/tätningsvinkel, slanglängd, driftsförhållanden och maskindragning. Detta gör det enkelt att undvika situationer där själva slangen är korrekt, men kabeln läcker efter krympning eller är för styv i en given sektion. Hos Hydron kan sådana fall lösas snabbt, eftersom utgångspunkten är parametrarna och standarderna från produktdatabladet, samt förpackningspraxis kablar.

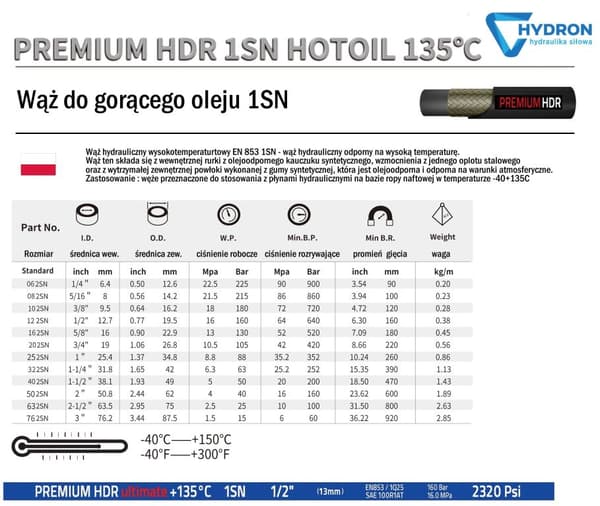

Hydraulslang för höga temperaturer

• Hydraulslang för höga temperaturer
  • 251SN ULTIMATEHydraulslang med 1 stålfläta
  • Innerdiameter: 25mm
  • Genomsnittlig yttre: 35,4 mm
  • Tryck: 88 BAR
  • Inre lager: specialsyntetiskt gummi som är resistent mot högtemperaturhydrauliska oljor.
  • Förstärkning: 1 höghållfast stålfläta.
  • Yttre lager: specialsyntetiskt gummi som är resistent mot oljor, nötning och väderförhållanden.
  • Temperaturintervall: -50ºC till +135ºC, periodiskt upp till +150ºC.

  Standarder: DIN EN 853 1 SN / TS 6387 EN 853 1 SN, SAE 100 R1 AT - R1 ATS / ISO 1436:2009, EN 853 / ISO 1436 / ISO 6805 / EN 13463-1, EN 1804-3 / ISO 1307.

  Slangar kapade enligt kundens specifikationer i valfri kvantitet (kapade slangar returneras inte). Returer är endast möjliga för hela rullar (kvantitet per rulle? fråga säljaren). Pris per meter.

  FAQ

  Vilket medium är denna slang avsedd för?
  Denna modell är konstruerad för hydraulolja, och det inre lagret är tillverkat av NBR.

  Vad är driftstemperaturintervallet?
  Driftstemperaturintervallet är -40°C till +135°C, med ett tillfälligt maximum på +150°C.

  Är detta en slang för pressning i ändarna?
  Ja, slangen är avsedd att tillverkas till färdiga slangar genom att ändarna pressas på en hydraulpress.

  Kan den avskurna sektionen returneras?
  Nej, slangar som kapats på beställning kan inte returneras; Returen gäller hela rullar.
