Flänsad fullflödeskulventil för vatten DN100 WKP2a 1,6 MPa

Produktkod: APA10010016160

Användning:

Flänsad fullflödeskulventil för vatten DN100 WKP2a 1,6 MPa är avsedd för värmenät, luftkonditionering, vattenförsörjning och industriinstallationer.

På kundens önskemål kan ventilen tillverkas med snäckväxel eller kugghjulsdrift.

Tekniska data:

• Avsedd användning: grupp 2 vätskor
• DN 100 mm
• Vikt: 19,7 kg
• Max. Tryck: PS 16 bar
• Driftstemperatur: -30°C ÷ +200°C

Klassificering av vätskor i grupper enligt tryckbärande anordningsdirektivet 2014/68/EU (PED):
• Vätskor i gruppen 1 - explosiva, brandfarliga, giftiga, oxiderande t.ex.: propan-butan, råolja, masugnsgas, gruvgas.
• grupp 2-vätskor - andra vätskor, t.ex.: vatten (kallt och varmt), ånga, glykol, oljor, kväve, koldioxid, tryckluft.

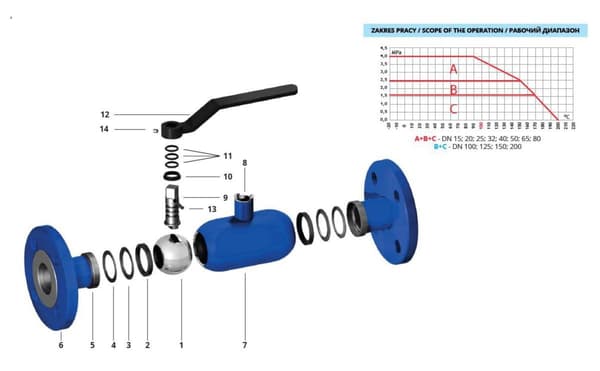

Ventilstruktur:

Kula

Packning

Packningssäte

Fjäder

Anslutning

Fläns

Ventilhus och skorsten

Spindel

Basring __HtM1P14CEhO1D3R___ O-ring

Handtag

Justerskruv

Cylinderstift

Tekniska parametrar:

Diameter DN:

100 mm Tryck PS: 16 bar Vikt: 19,7 kg Anslutningstyp: F10 Fyrkantig 19 Mått: ØDz 220 mm ØD1 158 mm ØD0 180 mm Ød0 18 mm n kvantitet 8 g 22 mm f 2 mm L 300 mm L=växelström 312,5 mm L=agw - I 500 mm H 148 mm H1 153,1 mm H2 258 mm s 19 mm *Illustrativ bild
