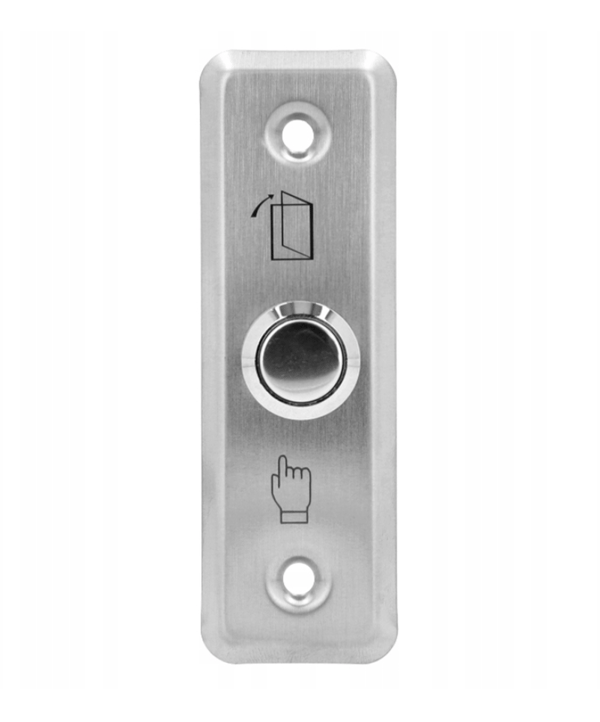

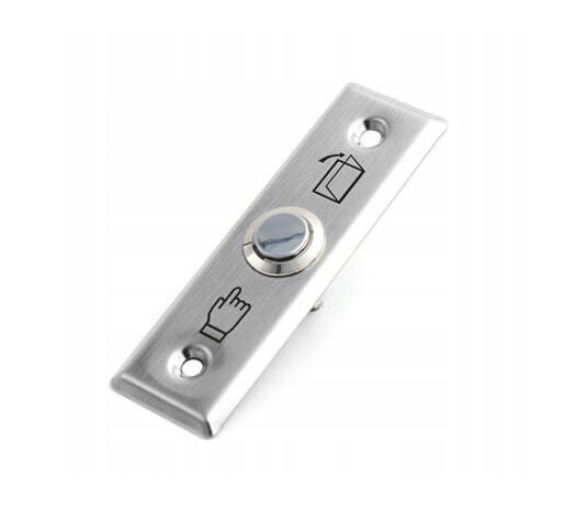

Utgångsknappen från Spreest för åtkomstkontrollsystem är en robust och pålitlig lösning som möjliggör snabb och enkel öppning av det anslutna elslutblecket.

Denna är designad med hållbarhet och elegans i åtanke och är det perfekta tillskottet till alla åtkomstkontrollsystem.

Specifikation

• Kontakttyp: NO, monostabil
• Produkttyp: Utgångsknapp extern/intern
• Montering: Ytmonterad
• Kontaktbelastning: 3 A / 12–24 V AC/DC
• Material: Rostfritt stål
• Kapslingsklass: IP40 (rekommenderas för inomhusbruk)
• Färg: Silver
• Livslängd: 500000 tryckningar
• Vikt: 0,03 kg

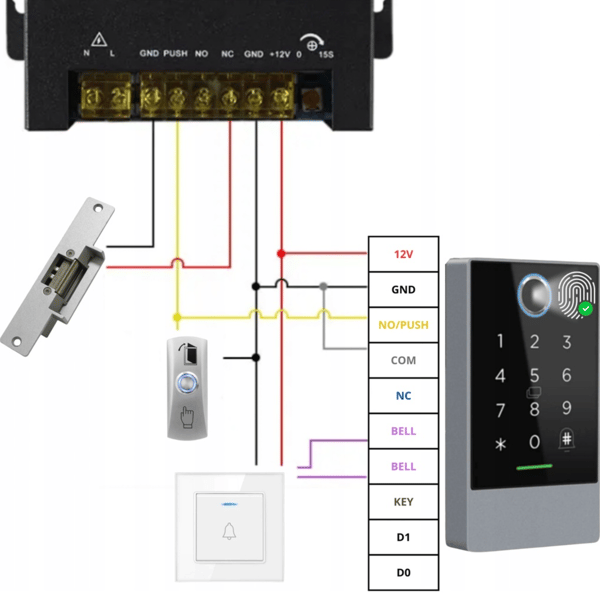

Exempel på integration av en utgångsknapp med ett åtkomstkontrollsystem

1. Strömförsörjningsanslutning:

Strömingång: Fasledarna (blå) och neutralledarna (röda) från strömförsörjningen (AC 230V 50Hz) är anslutna till L- och N-kontakterna på strömförsörjningsenheten.

2. Anslutning av elslutbleck (elslutbleck):

NO (normalt öppen) utgång: NO-utgången (gul kabel) på strömförsörjningsenheten är ansluten till ena änden av elslutblecket.

COM-utgång (gemensam): COM-utgången (svart kabel) på strömförsörjningsenheten är ansluten till den andra änden av dörrslutblecket. När den aktiveras sluts kretsen och dörröppnaren låses upp.

3. Anslutning av utgångsknappen:

Utgångsknapp: Utgångsknappen (DÖRR UTGÅNG) är ansluten till terminalerna PUSH (gul ledning) och GND (svart ledning) på strömbrytaren. Genom att trycka på knappen öppnas låset, så att du kan lämna rummet.

4. Anslutning av kombinationslåset:

Strömförsörjning för kombinationslåset: Utgångarna +12V (röd ledning) och GND (svart ledning) på strömbrytaren är anslutna till motsvarande kontakter på kombinationslåset och ger ström till enheten.

Låskontroll: Utgångarna NO/PUSH (gul ledning) och COM (grå ledning) på strömstyrenheten är anslutna till motsvarande kontakter på kombinationslåset, vilket gör att låset kan styras med den angivna koden.

5. Anslutning av den trådbundna dörrklockan:

Ringklocka: Ringklockans kablar är anslutna till BELL-kontakterna (lila ledning) på strömstyrenheten, vilket möjliggör en ljudsignal vid inträde.

Satsen innehåller

• Knapp 10B

Vi erbjuder andra kompletterande produkter för åtkomstkontrollsystem.
