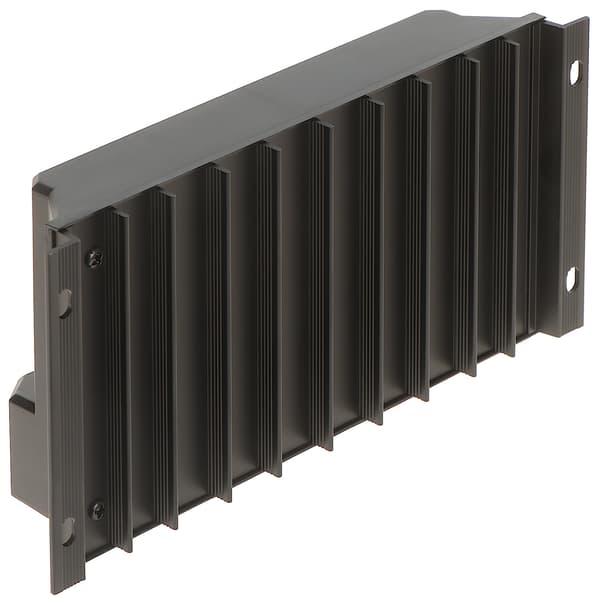

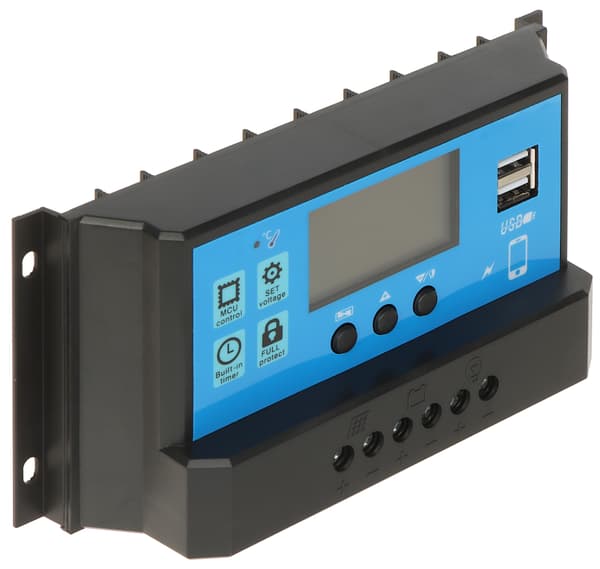

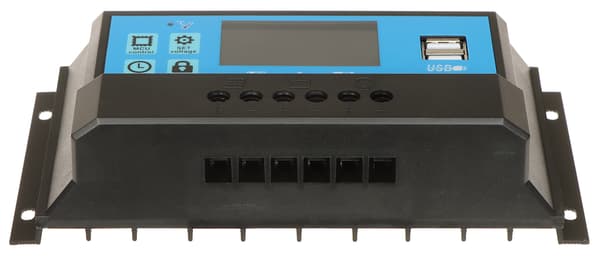

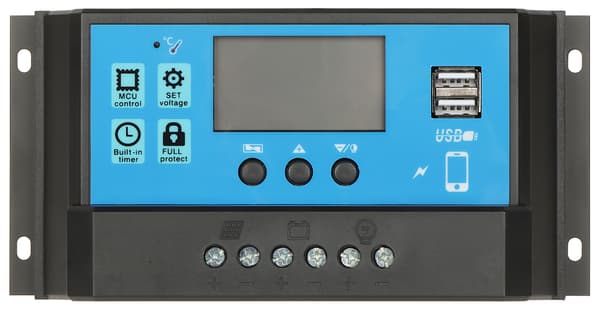

SCC-60A-PWM-LCD-S2 solcellsladdare

Fotovoltaiska paneler är en ren och ekologisk källa till elektricitet. Att utvinna denna energi innebär dock ett antal utmaningar för komponentkonstruktörer. Mängden energi som produceras av panelen beror starkt på infallsvinkeln och intensiteten hos ljuset som faller på cellytan. Detta leder i sin tur till instabila effektparametrar, eftersom även skuggning av en liten del av panelen kan minska effektiviteten drastiskt. Den optimala lösningen på problemen som nämns ovan är att använda en uppsättning bestående av en solcellspanel, ett batteri och en laddningsregulator. Denna uppsättning möjliggör konsekventa strömförsörjningsparametrar för belastningar och lagrar även överskottsenergi för senare användning. Solcellsregulatorn SCC-60A-PWM-LCD-S2 möjliggör anslutning av paneler anslutna i både serie och parallellt – samtidigt som det säkerställs att de tillåtna ström- och spänningsvärdena vid enhetens ingång inte överskrids. På grund av PWM-regulatorernas driftsegenskaper är det viktigt att komma ihåg att när paneler är seriekopplade är den nominella utgångsspänningen avsedd för batteriladdning 24V. Obs: Solcellsregulatorer är konstruerade för att fungera med solcellspaneler. De bör inte användas med andra strömkällor.

• Reglertyp: PWM
• Nominell spänning: 12 / 24 V
• Nominell ström: 60 A
• Tillåtet spänningsområde: ≤ 25 V för ett 12 V-batteri - Området för den högsta driftspänningen för paneluppsättningen ansluten till en regulatoringång, ≤ 50 V för ett 24 V-batteri - Område för högsta driftspänning för en uppsättning paneler anslutna till en regulatoringång
• Batteriladdningsspänning: 13 V ... 15 V (justerbar)
• Utgångsspänning: Lika med spänningen vid batteripolerna
• Batteriladdningsström: max. 60 A
• Lastström: max. 20 A
• Vikt: 0,28 kg
• Mått: 182 x 90 x 46 mm
• Garanti: 2 år

Utvalda funktioner:

• 2 x USB-strömutgång: 5 V / 2 A,

24H - lasten är strömförsörjd hela tiden, 1H ... 23H - lasten är strömförsörjd ett valt antal timmar efter solnedgången, 0H - lasten är strömförsörjd från skymning till gryning 2 x USB-strömutgång: 5 V / 2 A, Lastens frånkopplingsspänning (skydd mot överdriven batteriurladdning): 9 ... 11,5 V (justerbar), Enheten är avsedd att endast ladda uppladdningsbara batterier AGM-, gel- och blybatterier, LCD-display, LED-lampor som indikerar enhetens driftstatus, Drift lägen: 24H - lasten är strömförsörjd hela tiden 1H ... 23H - lasten är strömförsörjd ett valt antal timmar efter solnedgång 0H - lasten är strömförsörjd från skymning till gryning
