Mätslang typ G1/4/1/4" L=1000 mm

Vad är mätslangen G1/4 1/4 L1000?

Mätslangen G1/4 1/4 L1000 är ett diagnostiskt element som används i krafthydrauliska installationer för att mäta arbetstrycket i hydrauliska system. Den möjliggör säker anslutning av en manometer eller diagnostisk enhet till mätpunkten i hydraulsystemet utan att systemkomponenter behöver demonteras. Denna typ av slang används vid maskinservice, diagnostik av hydraulsystemet och driftsättning av systemet. Mätslangen låter dig övervaka systemets driftsparametrar, såsom arbetstrycket för det hydrauliska mediet, vilket är avgörande för jordbruks- och byggmaskiner, såväl som industriell utrustning. Inom krafthydraulik är tryckreglering ett av de viktigaste diagnostiska elementen. Med hjälp av mätslangen kan du snabbt ansluta en tryckmätare till systemet där hydraulpumpar, hydrauliska distributörer eller ställdon är i drift. hydrauliska. Denna lösning underlättar avsevärt arbetet för krafthydrauliktjänster och mekaniker som reparerar hydrauliska system.

Konstruktion av den hydrauliska mätslangen

Mätslangen G1/4 – 1/4 L1000 består av en flexibel hydraulslang som avslutas med lämpliga gängade anslutningar som möjliggör snabb anslutning till mätsystemet. Slangkonstruktionen är anpassad för användning i hydrauliska system där arbetsmediet oftast är hydraulolja. Slangkärnan är tillverkad av material som är resistenta mot hydrauloljor och högt driftstryck. Slangens yttre lager skyddar den mot mekaniska skador och påverkan av yttre faktorer. Gängade ändar säkerställer en tät anslutning till hydrauliska systemkomponenter såsom mätportar, hydraulkopplingar och adaptrar, tryckmätare. G1/4-gängan som används i mätslangen är en BSP-standard och är en av de vanligaste gängorna i mätelement för krafthydraulik. Detta gör att slangen kan användas med många mätinstrument som används i hydrauliska tjänster.

Princip för mätslangens funktion i ett hydraulsystem

Mätslangens grundläggande funktion är att möjliggöra tryckmätning i ett hydraulsystem. Slangen är ansluten mellan mätpunkten i systemet och manometer eller diagnostiksats. När hydraulsystemet är i drift strömmar arbetsmediet genom mätslangen och påverkar trycksensorn i manometern. Tack vare sin längd på 1000 mm möjliggör slangen bekväm mätning även på platser med begränsad åtkomst. Mekanikern eller serviceteknikern kan säkert observera manometeravläsningarna under drift av hydraulsystemet utan att behöva befinna sig direkt vid mätpunkten. Mätslangar används ofta vid kontroll av funktionen hos komponenter som hydraulpumpar, hydraulventiler eller hydrauliska grenrör. De möjliggör snabb upptäckt av oregelbundenheter i installationens drift, såsom tryckfall, felaktig ventilfunktion eller överbelastning.

Normer och standarder som används i mätledningar

G1/4-gängan som används i mätledningen motsvarar BSP-standarden (British Standard Pipe). Detta är en av de vanligaste rörgängstandarderna inom krafthydraulik och industriella installationer. BSP-standarden används ofta i komponenter som hydraulkopplingar, mätningskopplingar och hydrauliska kopplingar. Tack vare detta är mätledningar utrustade med G1/4-gänga kompatibla med många delar av hydrauliska installationer. Andra gängstandarder används också inom krafthydraulik, såsom metrisk DIN, JIC-gängor och NPT-gängor. När det gäller mätelement är dock BSP G1/4-gängan en av de vanligaste lösningarna.

Användning Mätslangar i krafthydraulik

Mätslangar används i många industrier som använder krafthydraulik. Deras huvudsyfte är att möjliggöra snabb diagnostik av hydraulsystemet utan att systemkomponenter behöver demonteras. Dessa slangar används i jordbruksmaskiner, där de möjliggör övervakning av trycket i hydraulsystemen hos traktorer, skördetröskor och lastare. Inom byggbranschen används de vid service av grävmaskiner, lastare och andra maskiner som arbetar under tuffa förhållanden. I Inom tillverkningsindustrin möjliggör mätslangar övervakning av driftsparametrarna för hydrauliska system som driver pressar, processlinjer och industriella automationsenheter. De är också viktig utrustning för verkstäder för krafthydraulik som reparerar hydraulslangar och systemkomponenter.

Skillnader mellan mätslangar och vanliga hydraulslangar

En mätslang skiljer sig från en klassisk hydraulslang avsedd för användning i ett arbetssystem. Dess syfte är inte att transportera arbetsmediet mellan systemkomponenter, utan att möjliggöra diagnostiska mätningar. Standardhydraulslangar som används i krafthydrauliska system arbetar kontinuerligt och är en del av det hydrauliska energiöverföringssystemet. Mätslangar, å andra sidan, används huvudsakligen för inspektion och diagnostik av installationer. Skillnader kan också gälla slanglängd, avslutningstyp och driftsparametrar. Mätslangar arbetar ofta med testanslutningar och specialkopplingar som används vid mätpunkter i hydrauliska system.

Vanligaste felen vid val av mätslangar

Ett av de vanligaste problemen vid val av mätslang är felaktigt gängval. Hydrauliska system använder olika gängstandarder, så innan du köper en slang, kontrollera vilken gängtyp som används vid mätpunkten. Ett annat misstag är felaktig slanglängd. En slang som är för kort kan göra det svårt att mäta på svåråtkomliga ställen. En slang som är för lång kan orsaka onödig vridning av slangen och komplicera diagnostiskt arbete. Det är också viktigt att anpassa slangen till hydraulsystemets driftsparametrar. Krafthydrauliska system arbetar vid höga driftstryck, så mätslangarna måste anpassas för att fungera under sådana förhållanden.

Tekniska parametrar för mätslangen

• Produkttyp: hydraulisk mätslang
• Slanglängd: 1000 mm
• Anslutningsgänga: G1/4 BSP
• Tillämpning: tryckmätning i hydrauliska kraftsystem
• Arbetsmedium: hydraulolja
• Syfte: diagnostik av hydrauliska system
• Kompatibilitet: hydrauliska tryckmätare och mätsatser

FAQ

Kan G1/4-mätslangen användas med vilken hydraulisk tryckmätare som helst?
Mätslangen kan användas med tryckmätare som har en kompatibel G1/4 BSP-anslutningsgänga eller en lämplig reduceringsadapter.

Vad är syftet med mätslangen inom krafthydraulik?
Mätslangen gör det möjligt att ansluta tryckmätaren till ett hydraulsystem för att mäta systemets arbetstryck.

Kan mätslangen användas med arbete permanent i system
Mätslangar är främst avsedda för diagnostik och servicemätningar, så de används vanligtvis inte som komponenter i ett permanent hydraulsystem.

Hur man väljer rätt mätslang
Var uppmärksam på gängtyp, slanglängd och driftsparametrar för hydraulsystemet när du väljer.

Är mätslangen resistent mot hydraulolja?
Ja. Mätslangar avsedda för krafthydraulik är tillverkade av material som är resistenta mot hydraulolja och högt tryck.

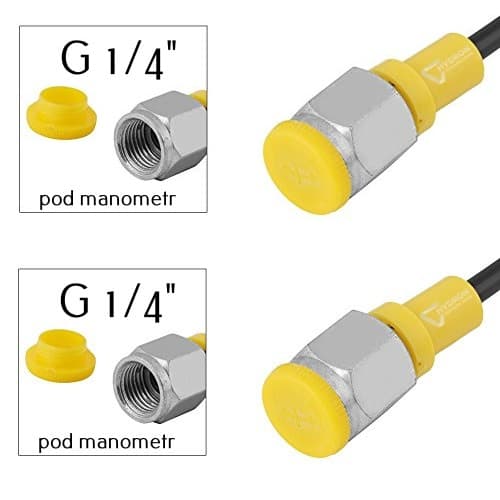

Illustrativ bild
