Mätslang typ G1/4/1/4" L=6500 mm

Vad är en G1/4 mätslang?

Mätslangen G1/4 1/4 L6500 mm är ett diagnostiskt element som används i krafthydrauliska installationer för att mäta arbetstrycket i hydrauliska system. Den möjliggör säker anslutning av manometer eller diagnostisk enhet till en mätpunkt i ett hydraulsystem utan att behöva demontera systemkomponenter. Dessa typer av slangar används under maskin... service, diagnostik av hydraulsystemet och driftsättning av systemet. Mätslangen låter dig övervaka systemets driftsparametrar, såsom arbetstrycket för hydraulmediet, vilket är viktigt för jordbruks-, bygg- och industrimaskiner. Inom krafthydraulik är tryckreglering ett av de viktigaste diagnostiska elementen. Med hjälp av mätslangen kan du snabbt ansluta tryckmätaren till systemet där hydraulpumpar är i drift. hydraulgrenrör eller hydraulcylindrar. Denna lösning förenklar arbetet avsevärt för krafthydraulikservicecenter och mekaniker som reparerar hydraulsystem.

Konstruktion av en hydraulisk mätledning

Mätslangen G1/4 – 1/4 L6500 mm består av en flexibel hydraulslang som avslutas med lämpliga gängade anslutningar som möjliggör snabb anslutning till mätsystemet. Slangens design är anpassad för att arbeta under förhållanden som finns i hydrauliska system, där arbetsmediet oftast är hydraulolja. Slangkärnan är tillverkad av material som är resistenta mot hydrauloljor och högt arbetstryck. Slangens yttre lager skyddar den mot mekaniska skador och yttre faktorer. Gängade ändar säkerställer en tät anslutning till hydrauliska systemkomponenter såsom mätportar, hydraulkopplingar och manometeradaptrar. G1/4-gängan som används i mätslangen är BSP-standard och är en av de vanligaste gängorna i mätelement för krafthydraulik. Detta gör att slangen är kompatibel med många mätinstrument som används i hydrauliska tjänster.

Funktionsprincip för mätslangen i ett hydraulsystem

Mätslangens grundläggande funktion är att möjliggöra tryckmätning i ett hydraulsystem. Slangen är ansluten mellan mätpunkten i installationen och tryckmätaren eller diagnoskittet. När hydraulsystemet är i drift strömmar arbetsmediet genom mätslangen och påverkar trycksensorn i tryckmätaren. Dess längd på 1000 mm möjliggör bekväm mätning även på platser med begränsad åtkomst. Mekanikern eller serviceteknikern kan säkert observera tryckmätarens avläsningar medan hydraulsystemet är i drift utan att behöva vara direkt vid mätpunkten. Mätslangar används ofta vid kontroll av funktionen hos komponenter som hydraulpumpar, hydraulventiler eller hydrauliska grenrör. De låter dig snabbt upptäcka oregelbundenheter i systemets drift, såsom tryckfall, felaktig ventildrift eller överbelastning av systemet.

Normer och standarder som används i mätledningar

G1/4-gängan som används i mätledningen motsvarar BSP-standarden (British Standard Pipe). Detta är en av de vanligaste rörgängstandarderna inom krafthydraulik och industriella installationer. BSP-standarden används ofta i komponenter som hydraulkopplingar, mätanslutningar och hydrauliska kopplingar. Detta gör mätledningar utrustade med en G1/4-gänga kompatibla med många komponenter i hydrauliska system. Andra gängstandarder används också inom krafthydraulik, såsom metriska DIN-gängor, JIC-gängor och NPT. För mätelement är dock BSP G1/4-gängan en av de vanligaste lösningarna.

Användning av mätslangar i krafthydraulik

Mätslangar används i många industrier som använder krafthydraulik. Deras huvudsakliga syfte är att möjliggöra snabb diagnostik av hydraulsystemet utan behov av att demontera systemkomponenter. Dessa slangar används i jordbruksmaskiner, där de möjliggör tryckövervakning i hydraulsystemen hos traktorer, skördetröskor och lastare. Inom byggbranschen används de vid service av grävmaskiner, lastare och andra maskiner som arbetar under tuffa förhållanden. Inom tillverkningsindustrin möjliggör testslangar övervakning av driftsparametrarna för hydraulsystem som driver pressar, processlinjer och industriella automationsenheter. De är också viktig utrustning för verkstäder för krafthydraulik som reparerar hydraulslangar och systemkomponenter.

Skillnader mellan testslangar och vanliga hydraulslangar

En mätslang skiljer sig från en klassisk hydraulslang som är avsedd för användning i ett arbetssystem. Dess syfte är inte att transportera arbetsmediet mellan systemkomponenter, utan att möjliggöra diagnostiska mätningar. Standardhydraulslangar som används i krafthydrauliska system arbetar kontinuerligt och är en del av det hydrauliska energiöverföringssystemet. Mätslangar, å andra sidan, används främst för inspektion och diagnostik av installationen. Skillnader kan också inkludera slanglängd, avslutningstyp och driftsparametrar. Mätslangar arbetar ofta med testanslutningar och specialkontakter som används vid mätpunkterna i hydrauliska system.

Vanliga fel vid val av mätslang Ledningar

Ett av de vanligaste problemen vid val av mätledning är felaktigt gängval. Hydrauliska system använder olika gängstandarder, så innan du köper en ledning, kontrollera vilken gängtyp som används vid mätpunkten. Ett annat misstag är felaktig ledningslängd. En ledning som är för kort kan försvåra mätningar på svåråtkomliga platser. Å andra sidan kan en ledning som är för lång orsaka onödig vridning av ledningen och komplicera diagnostiskt arbete. Det är också viktigt att matcha ledningen med hydraulsystemets driftsparametrar. Krafthydrauliska system arbetar vid höga driftstryck, så mätledningar måste anpassas för att fungera under sådana förhållanden.

Tekniska parametrar för mätslangen

• Produkttyp: hydraulisk mätslang
• Slanglängd: 6500 mm
• Anslutningsgänga: G1/4 BSP
• Tillämpning: tryckmätning i krafthydrauliska system
• Arbetsmedium: hydraulolja
• Syfte: diagnostik av hydrauliska system
• Kompatibilitet: hydrauliska tryckmätare och mätsatser

Vanliga frågor

Kan G1/4-mätslangen användas med vilken hydraulisk tryckmätare som helst?
Mätslangen kan användas med tryckmätare med en kompatibel G1/4 BSP-anslutningsgänga eller en lämplig reduceringsadapter.

Vad används mätslangen till inom krafthydraulik?
Mätslangen möjliggör dig att ansluta tryckmätaren till hydraulsystemet för att mäta systemets arbetstryck.

Kan mätslangen användas permanent i systemet?
Mätslangar är främst avsedda för diagnostik och servicemätningar, så de används vanligtvis inte som komponenter i ett permanent hydraulsystem.

Hur väljer man rätt mätslang?
Var uppmärksam på gängtyp, slanglängd och driftsparametrar för hydraulsystemet när du väljer.

Är mätslangen resistent mot hydraulolja?
Ja. Mätslangar avsedda för hydraulik är tillverkade av material som är resistenta mot hydraulolja och högt tryck.

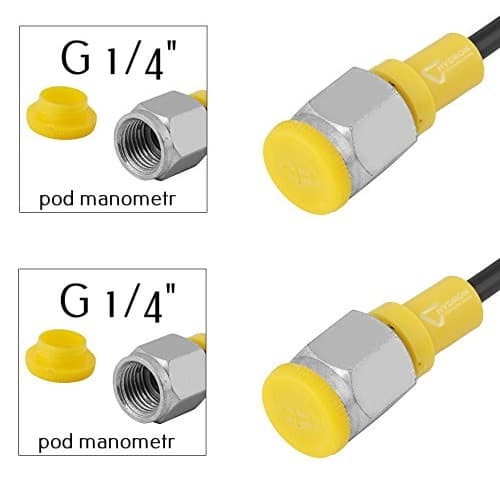

Illustrativ bild
