Denna annons erbjuder tre modeller av Bluetooth-ljudmottagarmoduler: MH-M18, MH-M28 och MH-M38. Varje modul är designad för mångsidiga ljudapplikationer, inklusive DIY-konverteringar och Bluetooth-ljudmottagarprojekt. Vänligen granska de specifika funktionerna och specifikationerna för varje modell nedan.

MH-M18-modulen har en MUTE-kontrollterminal som används för att styra effektförstärkarkortet. Vid tystnad ger MUTE-utgången en hög nivå på 3,3V och en låg nivå under uppspelning. Den inkluderar en KEY-knappkontrollfunktion, som kräver ytterligare anslutning av motstånd och knappar för att uppnå volymavstängningsfunktionalitet. Standardutgången är 100% volym. Tryck på knappen för att styra volymökning och -minskning. Om kontrollvolymen är mindre än 15% kommer volymutgången att vara 15% efter påslagning; om kontrollvolymen är större än 15% kommer den ursprungliga volymen att förbli oförändrad efter påslagning. MH-M18 drivs av ett 3,7V litiumbatteri eller en 5V strömförsörjning, med en maximal arbetsström på 5V2A. Den har ingen MICRO USB-strömförsörjning eller ett ljudhörlursgränssnitt. Den har ingen inbyggd förstärkare. Den stöder volymminne och justering, MUTE-gränssnitt och knapputvidgning.

MH-M28-modulen kan drivas direkt av en MICRO USB för Android-kabel vid 5V, eller anslutas till en 5V strömförsörjning eller ett 3,7V litiumbatteri. För ljudutgång kan hörlurarna anslutas direkt till 3,5 mm ljudgränssnittet, eller så kan den kopplas för ljudingången till effektförstärkarkortet. MH-M28 har en MICRO-strömförsörjning och ett ljudhörlursgränssnitt, men ingen inbyggd förstärkare. Den stöder inte volymminne, MUTE-gränssnitt eller knapputvidgning.

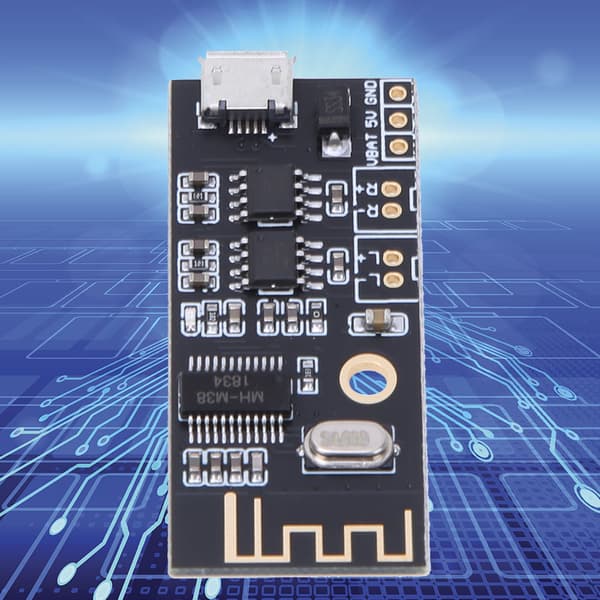

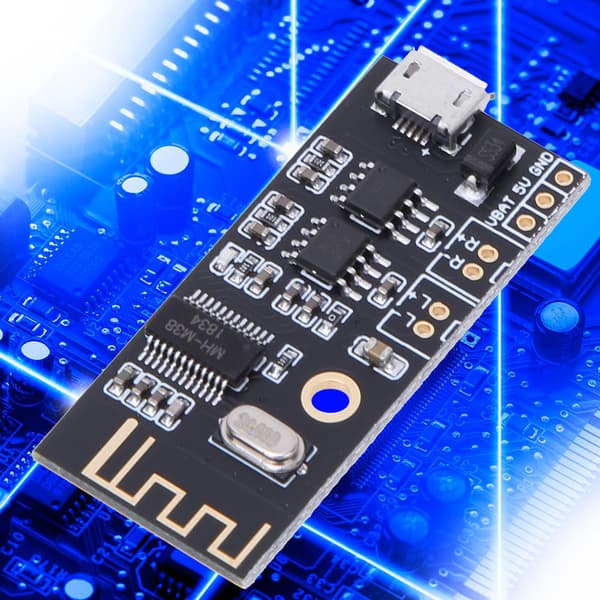

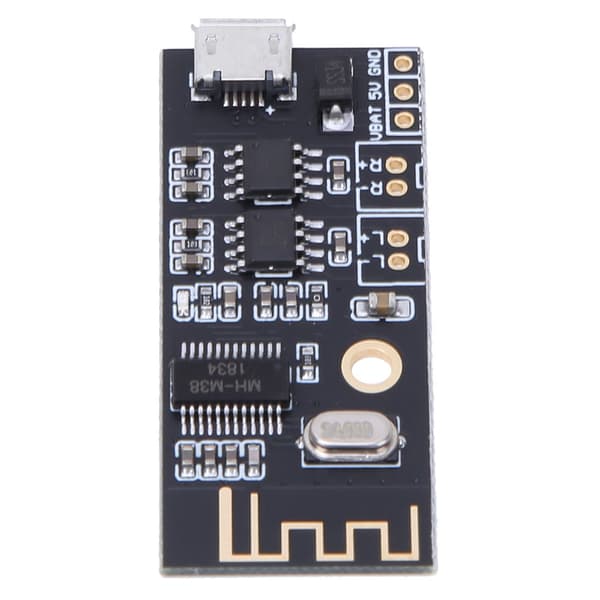

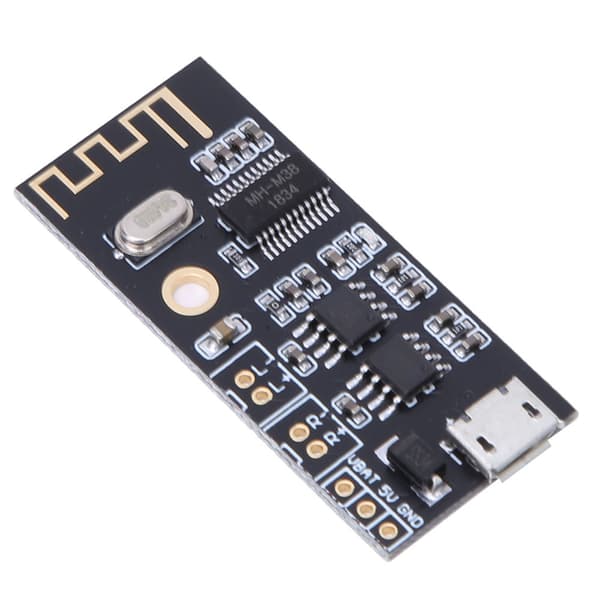

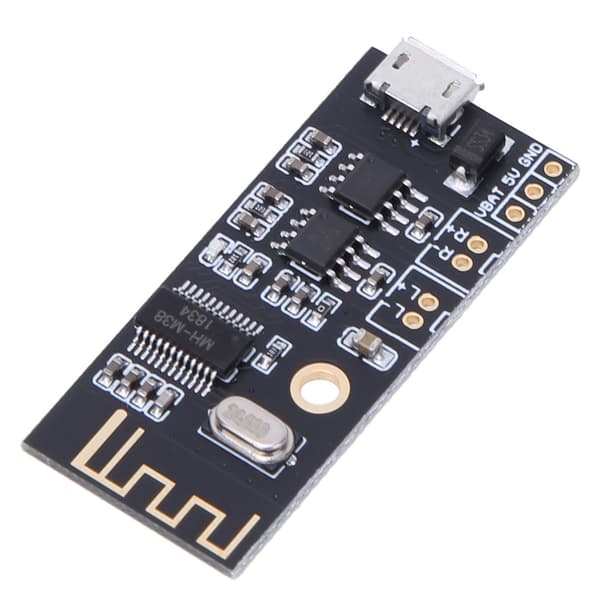

MH-M38-modulen kan drivas direkt av en MICRO USB för Android-kabel vid 5V, eller anslutas till en 5V strömförsörjning eller ett 3,7V litiumbatteri. Den maximala arbetsströmmen är 5V2A. Det rekommenderas att använda en 5V2A reglerad strömförsörjning för bättre ljudkvalitet. Den stöder ett USB-ljudkort med fri drivrutin (plug and play). Anslut modulen till datorn med en USB-kabel, och datorn kan spela musik via modulens förstärkarutgång. MH-M38 har en MICRO-strömförsörjning men inget ljudhörlursgränssnitt. Den har en inbyggd förstärkare med 5W+5W utgång och stöder USB-ljudkortsfunktionalitet. Den stöder inte volymminne, MUTE-gränssnitt eller knapputvidgning.

Alla tre modulerna är för Bluetooth V4.2-versionen med automatisk teknik, som stöder WAV, WMA, FLAC, APE och MP3 förlustfri avkodning, med stereo tvåkanalsutgång. Efter att ha slagit på modulen söker telefonen efter Bluetooth-namnet MH-M18, MH-M28 eller MH-M38 och kan spela musik när den är ansluten via Bluetooth. Dessa moduler används ofta i olika Bluetooth-ljudmottagare och DIY-konverteringar av olika ljud.

De gemensamma specifikationerna för alla modeller inkluderar stöd för Bluetooth-protokoll HFPV1.7, A2DPV1.2, AVRCPV1.5, AVCTPV1.2 och AVDTPV1.2. Driftspänningen är 5V eller 3,7V-4,2V. Strömmen i icke-anslutet sändningstillstånd är 5,5MA, anslutningsarbetstillståndet är 20MA och djup sömnström är 3UA. Överföringsavståndet är 20 meter i tomma eller låginterferensmiljöer. Driftstemperaturen sträcker sig från -40C till +85C, och känsligheten är -87dbm.

MH-M18-modulens stiftkonfiguration inkluderar stift 1 KEY för knappkontrollterminal med 4 knappfunktioner som kräver ytterligare motstånd, stift 2 MUTE för tystnadskontrollterminal som ger hög nivå 3,3V vid tystnad och låg nivå under uppspelning, stift 3 VCC för positiv strömförsörjning 5V med litiumbatteri 3,7V strömförsörjning som kräver kortslutningsdiod, stift 4 GND för negativ strömförsörjning, stift 5 L för vänster kanalutgång och stift 6 R för höger kanalutgång.

MH-M28-modulens stiftkonfiguration inkluderar stift 1 5V för positiv ström 5V, stift 2 GND för negativ strömförsörjning, stift 3 VBAT för litiumbatteri positiv 3,7-4,2V, stift 4 L för vänster kanalutgång, stift 5 R för höger kanalutgång och stift 6 AGND för ljudjord.

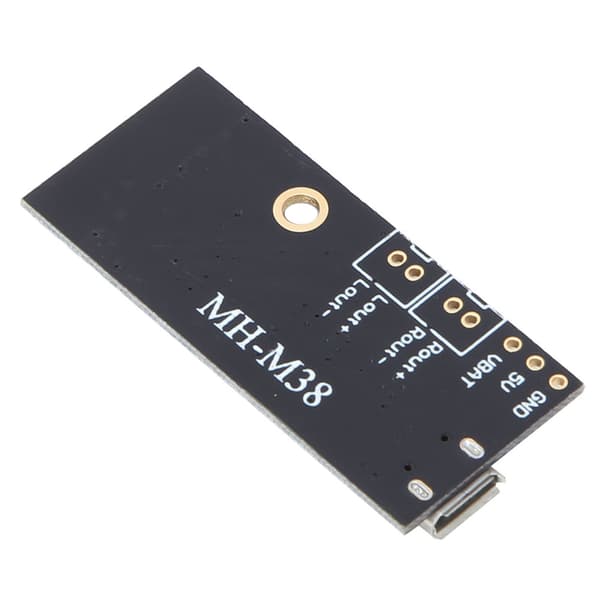

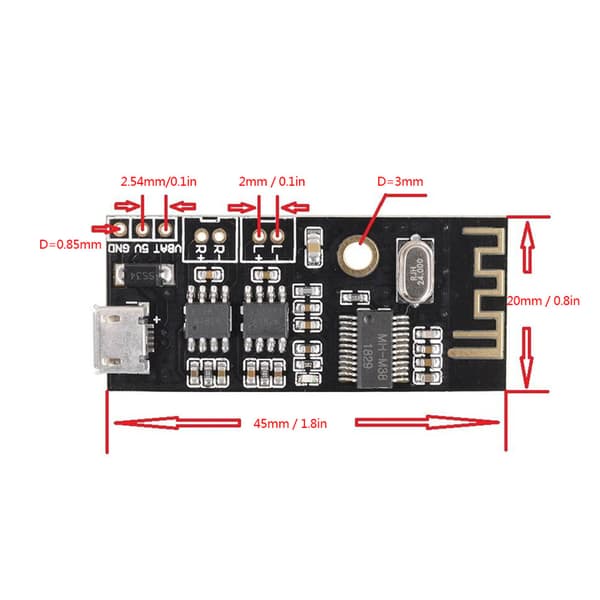

MH-M38-modulens stiftkonfiguration inkluderar stift 1 5V för positiv ström 5V, stift 2 GND för negativ strömförsörjning, stift 3 VBAT för litiumbatteri positiv 3,7-4,2V, stift 4 L+/L- för vänster kanalutgång med direkt högtalaranslutning och stift 5 R+/R- för höger kanalutgång med direkt högtalaranslutning.

Den blå modulindikatorlampan blinkar när Bluetooth inte är ansluten, lyser vanligtvis när Bluetooth är ansluten och visar långsam blinkning under uppspelning.

Paketet innehåller 1 modul, 2 honkontakter och 2 hankontakter.
