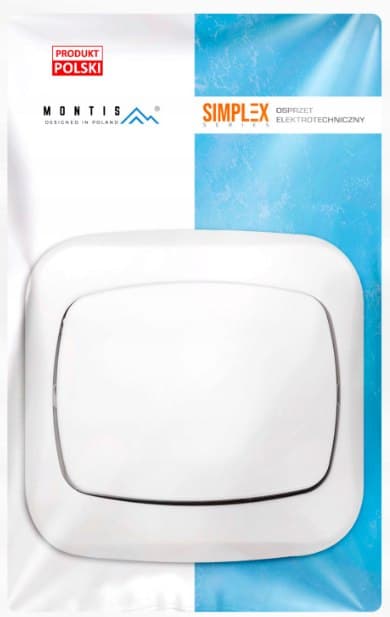

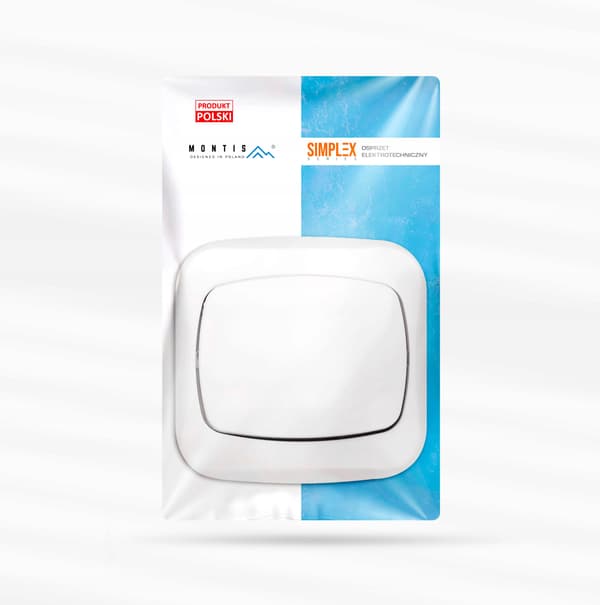

WP-5A MONTIS SIMPLEX MT052S Trappbrytare

SIMPLEX MT052-seriens brytare

Den lugna och klassiska SIMPLEX-serien av elektrisk utrustning är ett utmärkt val för användare som prioriterar kvalitetsarbete, enkel installation och ett traditionellt, klassiskt utseende. Denna tidlösa, skonsamma produktlinje smälter in i alla typer av inredningar.

Elektrisk installationsutrustning är viktig utrustning för varje anläggning. En elektrisk brytare är ett grundläggande installationselement som används för att slå på och av driftströmmen i lågspänningsinstallationer.

MT052 SIMPLEX-modellen är en infälld enhet.

Användningen av högkvalitativa material i kombination med ett klassiskt, diskret utseende och en högkvalitativ mekanism garanterar långvarig, problemfri och säker drift.

Trappbrytare:

En enhet med en enda knapp. De används vanligtvis i trappor (installerade längst ner och överst på våningen) eftersom de arbetar parvis. De kan styra en enda krets på två olika platser.

Specifikation

• Modell: MT052S
• Brytaretyp: trappa
• Tillverkarens kod: WP-5A
• Utrustningstyp: installationsbrytare
• Produktserie: SIMPLEX
• Maximal belastning: 10A
• Spänning: ~250V 50Hz
• Skyddsklass: IP20
• Hölje: plast

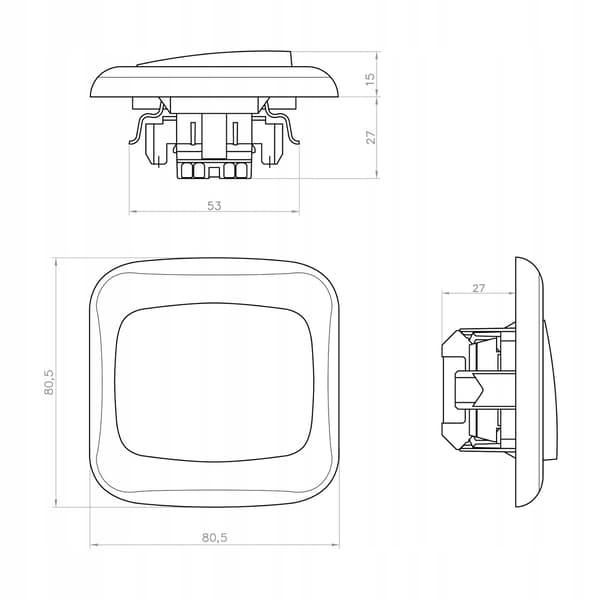

• Mått på brytarhöljet: 80,5 x 80,5 x 15 mm
• Färg: vit
• Användning: strömbrytare endast för inomhusbruk
• Ursprungsland: Polen
• Garanti: 2 år

Installationsanvisning

I alla rum ska uttag monteras på väggen var 2:a – 2,5 m avstånd . Minst ett eluttag ska installeras i hallen. . Minst tre uttag bör installeras i badrummet, inklusive ett som separat krets för anslutning av tvättmaskin och/eller elektrisk torktumlare. Köket är ett rum där det, på grund av användbarheten av olika elektriska apparater, bör finnas

minst 5 eluttag – ovanför bänkskivor, minst varannan meter. Dessutom bör separata kretsar installeras för permanent installerade apparater, såsom kylskåp och diskmaskiner. Om en vattenkokare används bör även en separat krets installeras för den. Det är viktigt att placera eluttaget som är avsett för anslutning av köksfläkten högt upp. Eluttag,

i rum monteras oftast på en höjd av 30 cm , medan de i köket är på en höjd av 85-115 cm. I badrummet är situationen något annorlunda – uttag bör monteras på en höjd av 140 cm. För badrummet, som är en fuktig plats, bör du välja stänkskyddade uttag med IP44-märkning . Av säkerhetsskäl får avståndet mellan uttaget och kanten på badkars- eller duschdörren inte vara mindre än 60 cm. Det är mycket enklare med

ljusströmbrytare, som vanligtvis placeras på en höjd av 140 cm från golvet. I barnrum kan detta vara 100–120 cm. Numera väljer fler och fler att placera strömbrytare lägre, på en höjd av 90–100 cm. Detta är bekvämt eftersom de enkelt kan användas av barn, personer med funktionsnedsättningar och vuxna som inte behöver räcka upp handen för att tända ljuset.
