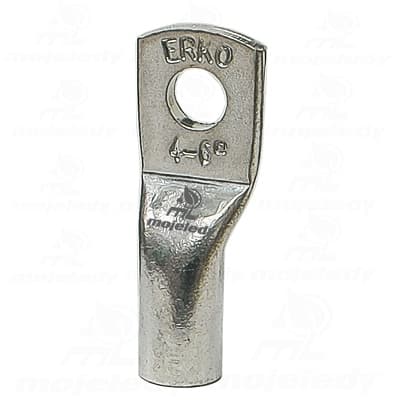

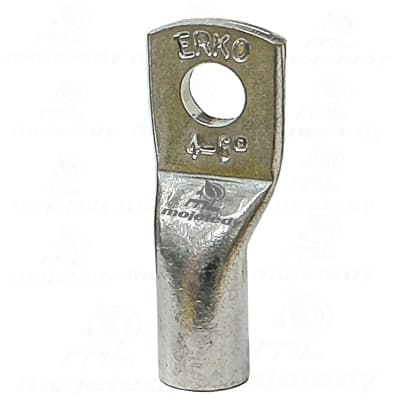

Cu tubulary eyelet terminal KCS 4-6 förtent koppar 50st. ERKO Tekniska data Tillverkare: ERKO Produktserie: KCS Tillverkarens index: KCS_4-6 Klämform Ögla Anslutningsvinkel Rak Material Koppar Modell utan krage Trådtyp Flerkärnig metrisk gänga storlek på anslutningen 4 Med isolering NO Med ett inspektionshål NO Ytskydd Förtenning Nominellt tvärsnitt i serien DIN-tvärsnitt [mmroformad ögla] enligt DIN 46235-standarden, för pressning. De möjliggör terminering av kopparkabelkärnor och används överallt där det är nödvändigt att ansluta kabeln till till exempel en växel, samlingsskena eller annan enhet med hjälp av en skruvplint. Användningen av DIN-ringterminaler ökar säkerheten och hållbarheten för denna typ av anslutning. Till skillnad från lödda anslutningar minskar användningen av ringterminaler risken för överhettning av kärnor och isolering. Vid pressning av sektorformade kärnor måste de omformas till en "rund" form. Alla kopparrörsöglor genomgår en ytterligare process av härdning och bränning vid en temperatur på 700°C. Denna process tar bort alla föroreningar från materialet som spetsen är gjord av. Härdade spetsar, till skillnad från icke-härdade spetsar, är mindre känsliga för sprickor och mikrosprickor under pressning och har därför bättre driftsparametrar. För DIN 46235-standarden är måtttoleransen för storlek "d1" för tvärsnitt 10-150 mm2 +/- 0,3 mm för tvärsnitt 185-400 mm2 +/- 0,4 mm, för dimensioner 500-625 mm2 +/- 0,5 mm - 0,5 mm - 0,5 mm - 0,5 mm - 0,5 mm - 0,5 mm - 0,5 mm mm, för tvärsnitt mellan 95 och 625 mm2 är det +/- 2 mm för hela intervallet av tvärsnitt är dimensionstoleransen för storlek "l1" +2 mm, för dimension "c" -3 mm. Effektiviteten av crimpning (att fästa terminalen på kabeln) beror på användningen av ett lämpligt verktyg och en form anpassad till tvärsnittet. material: elektrolytisk koppar (enligt EN13600) minsta tennskikt: 3 dimensionell tolerans enl. till DIN46235
