M10x1 Banjobult

M10x1 banjobulten är en specialiserad koppling som används i krafthydraulik, fordonsindustrin samt bränsle- och bromssystem. Dess syfte är att tillåta vätskeflöde genom det axiella och tvärgående hålet samtidigt som öglan på en banjoliknande hydraulslang mekaniskt säkras. M10x1-gängan betyder metrisk fingänga med en nominell diameter på 10 mm och en stigning på 1,0 mm, vilket säkerställer en exakt och tät anslutning i tryckapplikationer. Hydron erbjuder M10x1 banjobult som ett element utformat för att fungera med P01-ögleterminaler och med hydraulslangar tillverkade på beställning. Denna produkt används överallt där en kompakt, axiell anslutning av slangen till pumphuset, klämman, grenröret eller annat systemelement är viktig.

Vad är en M10x1 banjobult och hur fungerar den?

M10x1 banjobulten är en genomgående bult med ett längsgående och tvärgående hål som gör att vätska kan flöda genom dess insida. Kombinerat med en slangögla skapar den ett system där det hydrauliska mediet flödar genom bultkroppen och sedan genom sidohålen in i slangöglan. Funktionsprincipen är att efter att bulten dragits åt i den gängade muffen pressas slangöglan mellan två tätningsbrickor, oftast koppar eller aluminium. Rätt åtdragningsmoment och kontaktytans kvalitet avgör tätheten hos hela anslutningen. Denna lösning gör att mediets flödesriktning kan ändras 90 grader utan användning av ytterligare skruvmejsel, vilket är viktigt på platser med begränsat installationsutrymme.

Tillverkningsstandarder

M10x1 banjobulten tillverkas oftast i enlighet med ISO-metriska gängstandarder, inklusive ISO 261 och ISO 965 för gängtolerans. Beroende på tillämpning kan den tillverkas av galvaniserat kolstål, höghållfast stål eller rostfritt stål. I broms- och bränslesystem är det viktigt att upprätthålla hög tillverkningsprecision och lämplig materialhållfasthetsklass. Inom krafthydraulik, där betydande driftstryck förekommer, påverkar kvaliteten på M10x1 banjobulten direkt hela systemets säkerhet. Hydron, som leverantör av krafthydrauliska komponenter, erbjuder produkter som uppfyller kvalitetskraven och ger teknisk support för att välja rätt komponenter för ett specifikt system.

Tillämpningar av M10x1 banjobulten

M10x1 banjobulten används flitigt i hydrauliska system och inom bilindustrin. Den används bland annat i bromsledningar, bränsleledningar, servostyrningssystem, samt i jordbruks- och byggmaskiner. Inom servohydraulik används M10x1 banjobulten för att ansluta ledningar med ringterminal till komponenter som hydrauliska grenrör, pumpar eller cylindrar. Hydrons erbjudande inkluderar både skruvar ensamma och kompletta hydraulslangar med krympta ringterminaler, vilket möjliggör snabb och säker anslutning. Denna lösning är särskilt lämplig för platser med begränsat installationsutrymme, där klassiska raka kontakter eller böjkontakter inte kunde användas.

Skillnader mellan M10x1 banjobult och andra lösningar

Jämfört med standardbultar med ett genomgående hål utan flödesfunktion, möjliggör M10x1 banjobult direkt transport av mediet genom sin kropp. Till skillnad från klassiska hydraulkopplingar med utvändig gänga och tätningskona uppnås täthet genom tätningsbrickor och lämpligt öljetttryck. M10x1-gängan skiljer sig från den populära M10x1.5-gängan i sin gängstigning, vilket är avgörande när man väljer rätt gänga. Att använda fel stigning kan leda till gängskador i huset eller bristande täthet. Därför är det viktigt att noggrant kontrollera parametrarna före installation. Jämfört med andra diametrar, såsom M8x1 eller M12x1.25, erbjuder M10x1 banjobulten en kompromiss mellan kompakta mått och tillräcklig mekanisk hållfasthet.

Vanliga val- och installationsfel

Ett av de vanligaste felen är att förväxla gängstigningen och använda en bult med en annan parameter än M10x1. Felaktigt val av tätningsbrickor kan också leda till läckage. Det är viktigt att använda nya brickor varje gång du monterar om. Ett annat misstag är att dra åt för hårt, vilket kan skada gängan i huset eller skada slangöglan. För lite åtdragning är lika farligt och resulterar i systemläckor. På Hydron tillhandahåller vi teknisk rådgivning om val av en M10x1 banjobult för en specifik tillämpning, både inom krafthydraulik och fordonsindustrin eller industrin.

Teknisk support och tillgänglighet hos Hydron

Hydron är ett företag med många års erfarenhet inom krafthydraulik och erbjuder ett brett utbud av kopplingar och hydraulslangar. M10x1 banjobulten finns tillgänglig omedelbart från lager, vilket möjliggör snabb orderhantering och minimerar maskinens stilleståndstid. Förutom själva bulten erbjuder vi även kompatibla öljetter, tätningsbrickor och en omfattande krympningstjänst för hydraulslangar. Detta ger kunderna en komplett, beprövad lösning skräddarsydd efter deras behov.

Tekniska parametrar

• Gänga: M10x1 metrisk finstigning
• Nominell gängdiameter: 10 mm
• Gängstigning: 1,0 mm
• Typ: Genomgående bult för ringände (banjo)
• Material: Galvaniserat kolstål
• Tillämpning: hydraulik, bränslesystem, bromssystem

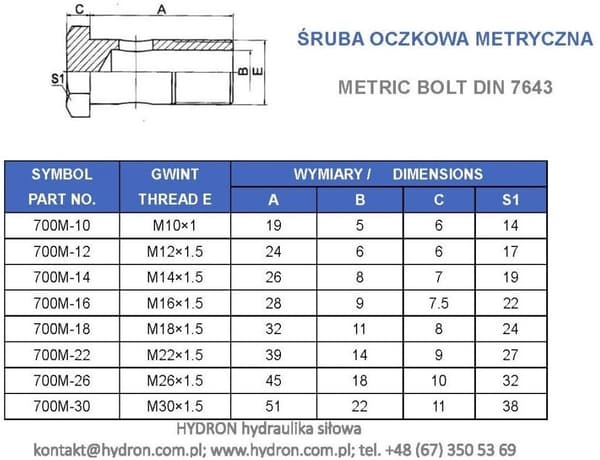

Öglebult, gänga M10x1

• Öglebult för spetsbult.
• Genomgående skruv med metrisk mått.
• Skruv för öglebultar
• BANJO, även kallad genomgående skruv.
• Total längd 29 mm
• För nyckel 14
• Gänglängd 12 mm
• SYMBOL: 700M-10
• Cast-kod: 108202
• Alternativ kod: 891.0400

Vanliga frågor – M10x1 Banjo-bult

Passar en M10x1 banjobult på alla M10-gängor?
Nej. M10x1 banjobulten har en stigning på 1,0 mm. Den passar inte på M10x1,5-gängor eller andra varianter. Kontrollera gängparametern i huset före installation.

Hur väljer jag en M10x1 banjobult till en slang?
Kontrollera slangens öljettdiameter och typ, gängstigning och systemapplikationen. Kontakta Hydrons tekniska avdelning om du är osäker.

Hur mycket kostar en M10x1 banjobult?
Priset beror på materialet och det aktuella erbjudandet. Du kan kontrollera det aktuella priset direkt på produktsidan i Hydron-butiken.

Är en M10x1 banjobult lämplig för hydraulik?
Ja, förutsatt att den väljs enligt systemets tryckkrav och fungerar med lämpliga öljetter och tätningsbrickor.

Hålskruv för BANJO-anslutning med parallell metrisk gänga
