Öglebult, M14x1.5 gänga

Banjo m14x1.5 ögonbult P01 med M14x1.5 gänga

P01 ögonbult, även känd som banjo m14x1.5, är ett specialiserat kopplingselement som används i krafthydraulik och bränsle- och smörjsystem där ett sidoutlopp för mediet genom öglan krävs. Denna design är "banjo" gör att slangen kan dras i 90° vinkel mot gängans axel, vilket avsevärt underlättar installation i begränsade utrymmen. I den erbjudna lösningen betyder metrisk gänga M14x1.5 en nominell diameter på 14 mm och en gängstigning på 1,5 mm. Detta är en populär dimension i hydrauliska system i jordbruks- och entreprenadmaskiner, såväl som i bränslesystem. M14x1.5-banjon fungerar med öljettkopplingar och lämpliga tätningsbrickor, vilket säkerställer en tät och hållbar anslutning.

Teknisk definition och konstruktion

M14x1.5-banjon är en genomgående bult med ett centralt axiellt hål och en tvärgående kanal genom vilken mediet flödar till röret som avslutas med öljetten. Detta element är oftast tillverkat av kolstål med en korrosionsskyddande beläggning eller rostfritt stål för applikationer som kräver ökad kemisk resistens. Konstruktionen inkluderar en M14x1.5 utvändig gänga, ett sexkantigt huvud för skiftnyckelmonterad installation och en exakt bearbetad flödeskanal. Beroende på applikationen används kopparbrickor eller bundna tätningar. I monteringspraktiken används m14x1 5 banjon ofta med komponenter som hydrauliska slangkopplingar, kompressionshylsor och 2SN och 1SN hydraulslangar.

Öglebult. Genomgående bult med metrisk gänga. M14x1.5 Skruv

BANJO-skruv, även känd som en bult för öljetter.

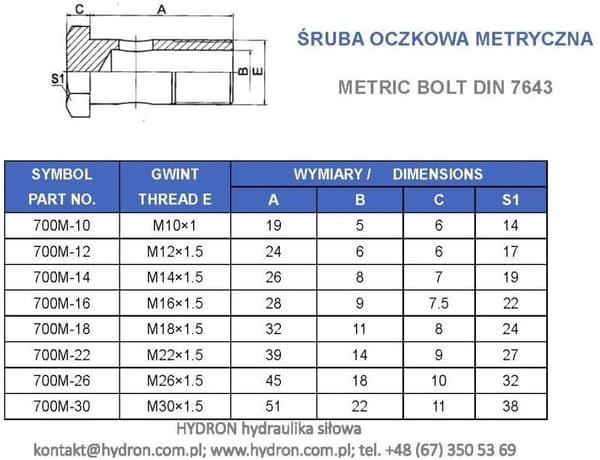

SYMBOL: 700M-14

mark by Cast: 108204

Alternativ identifierare: 891.0800

Hålskruv för BANJO - gänga metrisk parallell
