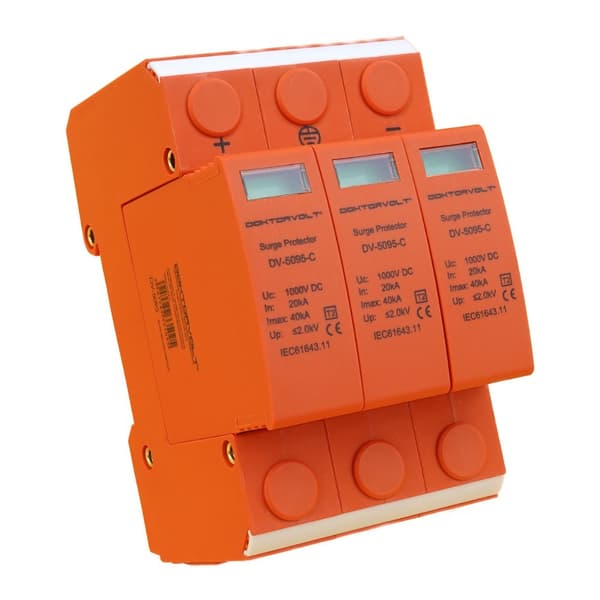

Överspänningsskydd 1000 V DC
3P 20–40 kA klass T2

En överspänningsskydd är en anordning som skyddar mot transienta överspänningar och begränsar frekvensen och varaktigheten av följströmmen. Dessa anordningar kallas även åskskydd, överspänningsskydd eller varristorer. Överspänningsskydd skyddar anordningar anslutna till elnätet och är också en viktig del av skyddet av solcellsinstallationer.

Typ 2 överspänningsskydd (T2 eller klass C) används för att avleda överspänningar orsakade av överbelastningar som uppstår till följd av kretsomkoppling (8/20 μs vågform). Överspänningsskydd av typ 2 bör installeras bakom huvudfördelningscentralerna (som också innehåller typ 1-skydd) i distributionsnätet, i underfördelningscentraler (och i flerbostadshus i fördelningscentralerna till enskilda lägenheter).

Funktioner hos DV-5095 överspänningsskydd:

Skydd av elektriska installationsenheter mot effekterna av överspänningar

Skydd av solcellsinstallationer och anslutna enheter

Avledare typ T2 (klass C)

Montering på DIN-skena (TH/TS 35)

Uppfyller standarden IEC (EN) 61643-11

Maximal tvärsnittsarea för ansluten kabel: 35 mm 2

3-moduler

Märkspänning 1000 V DC (likström)

Nödvändigt skydd 32 A

Spänningsskyddsnivå upp till 2 kV

Utrustad med en extra kontakt 1x NO 1x NC

Avledaren har extra pluggar för att täcka monteringshålen

Val och installation av överspänningsavledare får endast utföras av auktoriserade, kvalificerade personer och beror på vilken typ av åskskyddssystem som används och vilken typ av nätverk som används.

applikation

för skydd av elektriska apparater i en solcellsanläggning mot effekterna av överspänningar
skydd av TN-, TT-installationer mot inducerade, växlande, omkopplande och atmosfäriska spänningar

driftindikator

grön – skydd

röd – inget skydd

skyddsklass
T2
antal moduler
3 överensstämmelse med klasskrav
T2 maximal driftspänning Uc 1000 V DC testström (8/20) I n
20 kA max. ström (8/20) I max
40 kA spänningsskyddsnivå Upp
≤ 2 kV erforderligt skydd 32A
anslutningar max 35 mm 2 konstruktion Varistor Skyddsklass
IP20
Förvaringstemperatur
från -30 o C till +70 o C
Omgivningstemperatur vid drift
från -30 till +50 o C Skenmontering
DIN (TH/TS 35) Deklarationer
CE, IEC61643-11
Varumärke
Doktorvolt Katalognummer
DV-5095
